Elektrischer Anschluss; Anschlussplan - Motor Mit Mechanischen Endschaltern - Rojaflex Mls-Mini Original Montage- Und Bedienungsanleitung

WARNUNG!
Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Stromschlag!
• Der Netzanschluss des Motors und alle Arbeiten an elektrischen Anlagen dürfen nur
durch eine zugelassene Elektrofachkraft nach den jeweiligen Anschlussplänen des
Geräts erfolgen.
• Führen Sie alle Montage- und Anschlussarbeiten im spannungsfreien Zustand aus.

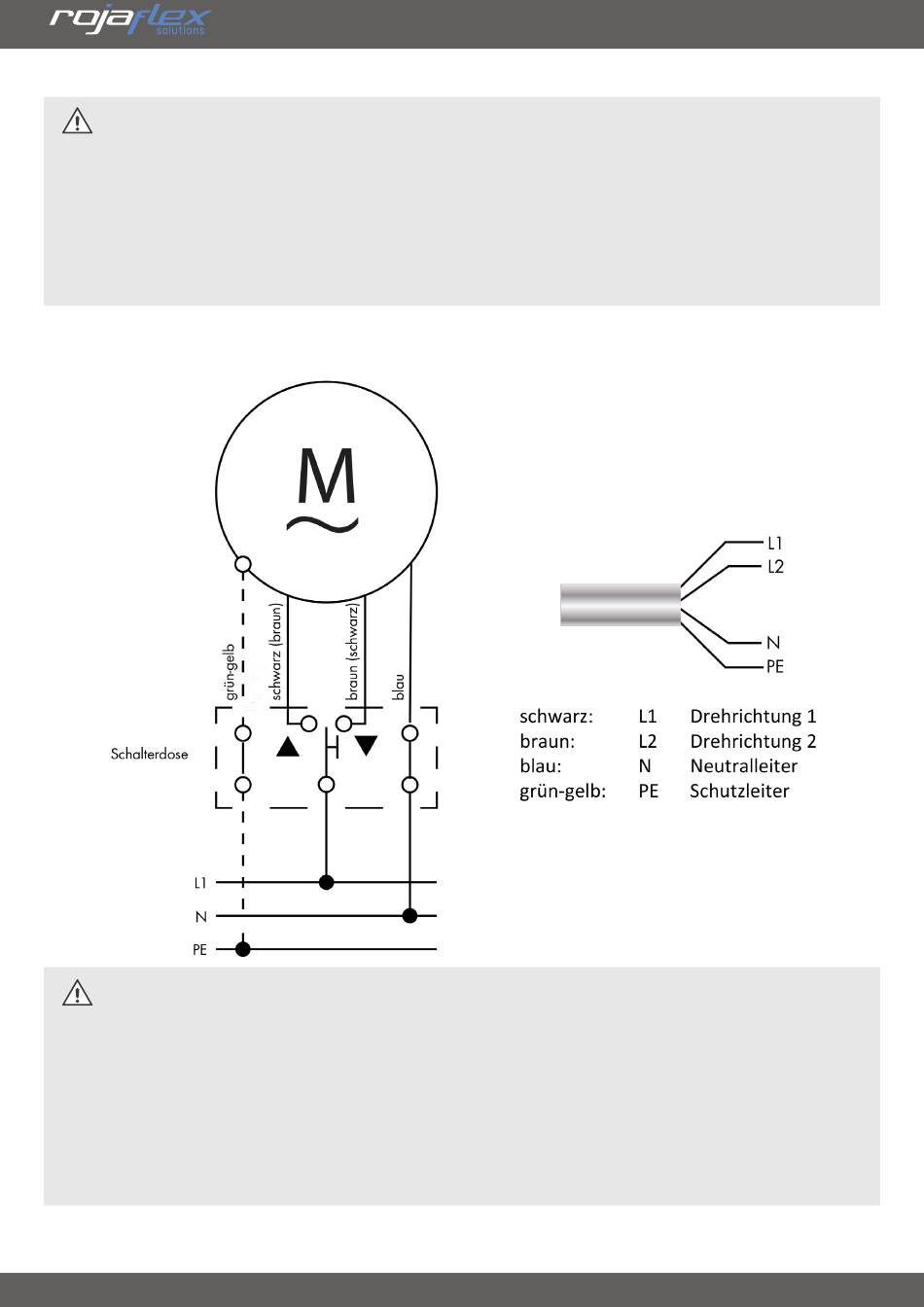

Anschlussplan – Motor mit mechanischen Endschaltern
HINWEIS!
Prüfen Sie nach dem Anschluss der Steuerung/des Schalters die Funktionen AUF, STOPP
und AB.
Die Drehrichtung des Motors ist abhängig von der Einbaulage (links/rechts) des Motors
sowie von der Wickelrichtung des Rollladens (Linksroller/Rechtsroller).
Sollte der Motor (Rollladen) beim Drücken der Taste AUF in Abwärtsrichtung fahren,
müssen die Adern braun und schwarz (AUF/AB) gegeneinander getauscht werden.
