Montage des Motors

1. Verlegen Sie die Anschlussleitung unter Beachtung der örtlichen
Bau- und Elektrovorschriften in einem Leerrohr bis zur Abzweigdose.
2. Lassen Sie den Rollladen ganz herab und lösen Sie die
Wellenverbindung.
3. Demontieren Sie die Rollladenwelle.
HINWEIS!
Die Walzenkapsel (Gegenlagerseite) ist im Regelfall mit
2 Schrauben gesichert.
4. Montieren Sie auf der Seite, auf der Sie den Motor montieren wollen,
das im Lieferumfang befindliche Motorlager.
Der Motor kann links oder rechts eingebaut werden.

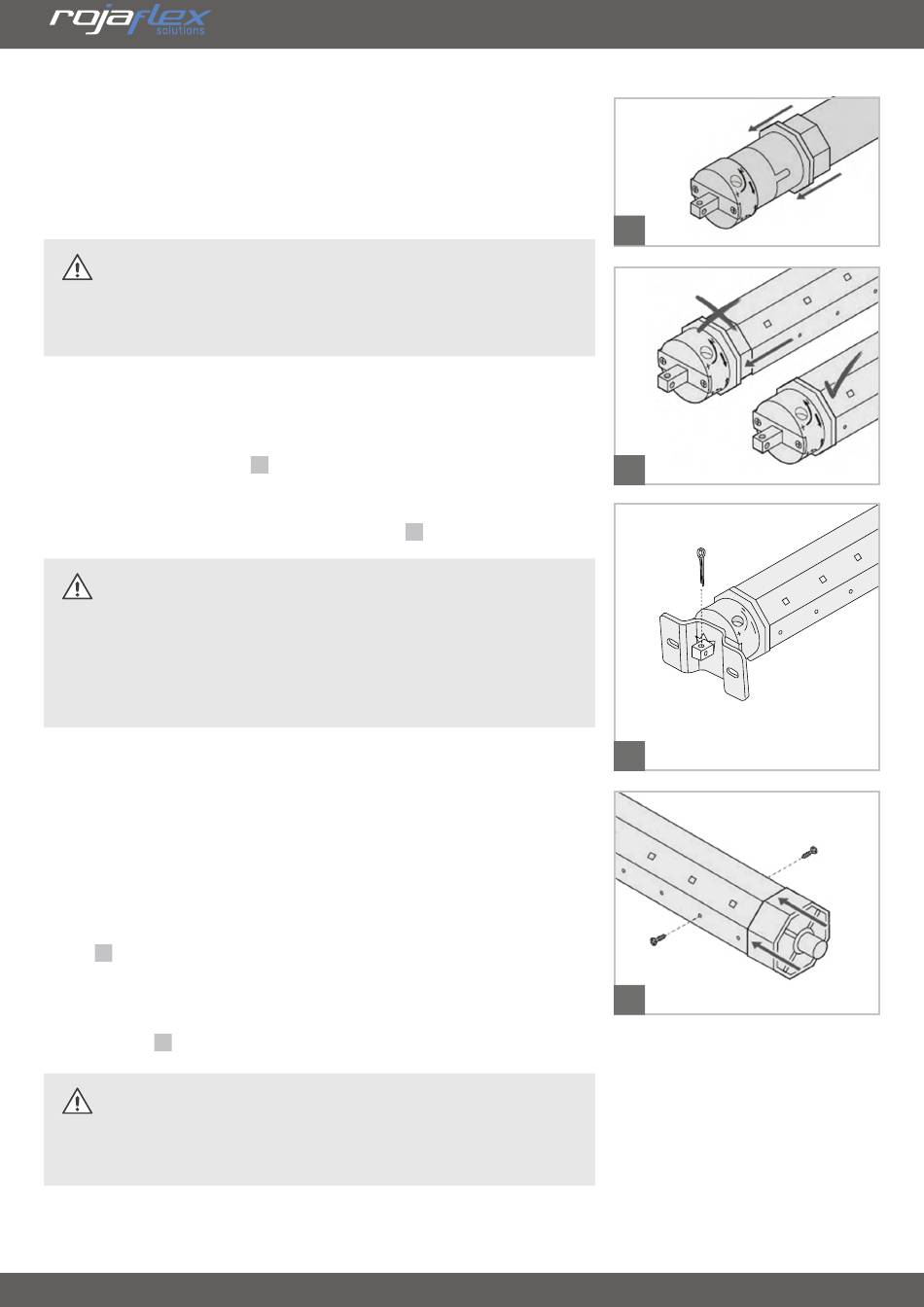

5. Schieben Sie den Laufringadapter bis zum Anschlag über den
Laufring am Motorkopf ( 1 ).
Achten Sie dabei auf die richtige Lage der Nut im Adapter.
6. Schieben Sie den Motor in die Rollladenwelle, bis er komplett mit
dem Laufring in der Welle eingeschoben ist ( 2 ).
ACHTUNG!
Verwenden Sie dabei niemals einen Hammer!
Adapter und Mitnehmer sind unter Umständen nicht
ganz leichtgängig einzuschieben, dennoch darf nicht auf
den Motor geschlagen werden!
7. Prüfen Sie, ob die Welle mit dem eingebauten Motor passend
im Rollladenkasten zu montieren ist oder ob Sie die Welle unter
Umständen kürzen müssen.
An der Gegenlagerseite (der Motorseite gegenüberliegend) befindet
sich die Walzenkapsel bzw. die Teleskopwelle. Diese können einige
Zentimeter in die Rollladenwelle eingeschoben bzw. aus der Welle
herausgezogen werden.
8. Setzen Sie den in die Welle eingeschobenen Motor in das Motorlager
und die Welle mit dem Zapfen der Walzenkapsel in das Gegenlager
ein ( 3 ).
Sichern Sie den Vierkantzapfen des Motorkopfes mit dem
Sicherungsstift, der dem Lager beigelegt ist.
9. Befestigen Sie die Walzenkapsel mit zwei gegenüberliegenden
Schrauben ( 4 ).
ACHTUNG!
Die Walzenkapsel bzw. Teleskopwelle muss gegen
Verschieben gesichert sein!
