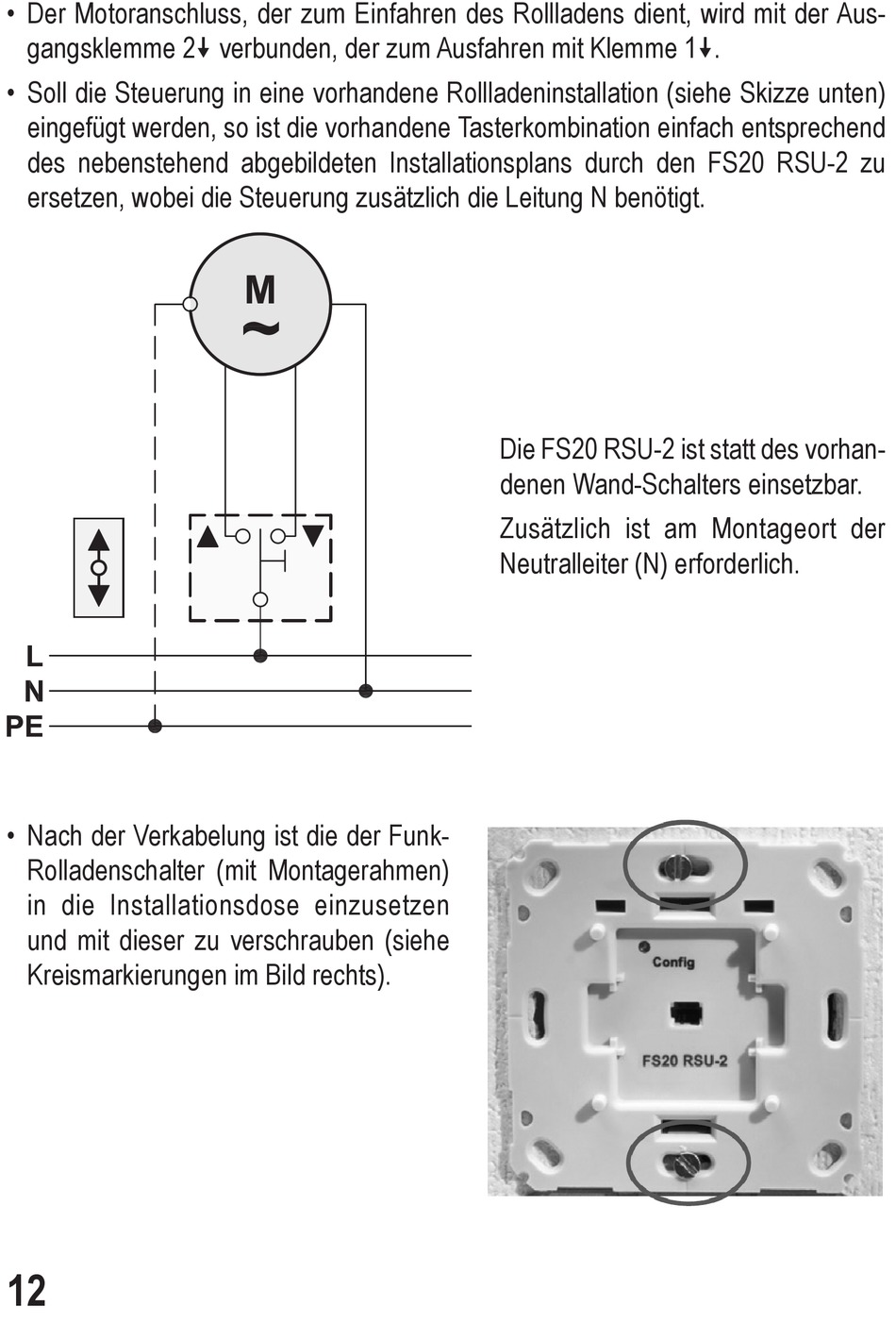

• Der Motoranschluss, der zum Einfahren des Rollladens dient, wird mit der Aus-
gangsklemme 2 verbunden, der zum Ausfahren mit Klemme 1.
• Soll die Steuerung in eine vorhandene Rollladeninstallation (siehe Skizze unten)
eingefügt werden, so ist die vorhandene Tasterkombination einfach entsprechend
des nebenstehend abgebildeten Installationsplans durch den FS20 RSU-2 zu
ersetzen, wobei die Steuerung zusätzlich die Leitung N benötigt.
• Nach der Verkabelung ist die der Funk-
Rolladenschalter (mit Montagerahmen)
in die Installationsdose einzusetzen
und mit dieser zu verschrauben (siehe
Kreismarkierungen im Bild rechts).
12
Die FS20 RSU-2 ist statt des vorhan-
denen Wand-Schalters einsetzbar.
Zusätzlich ist am Montageort der
Neutralleiter (N) erforderlich.
