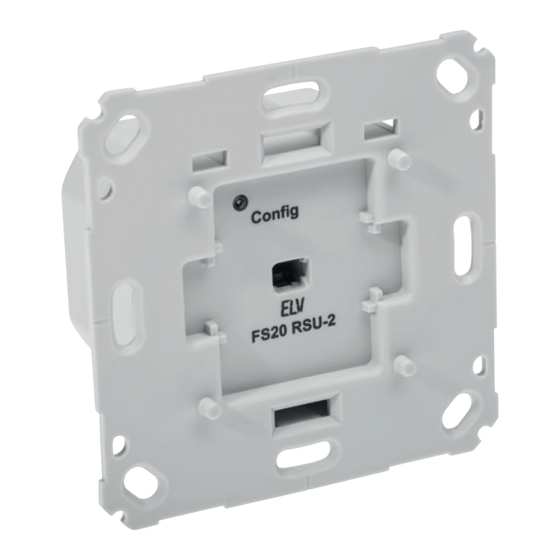

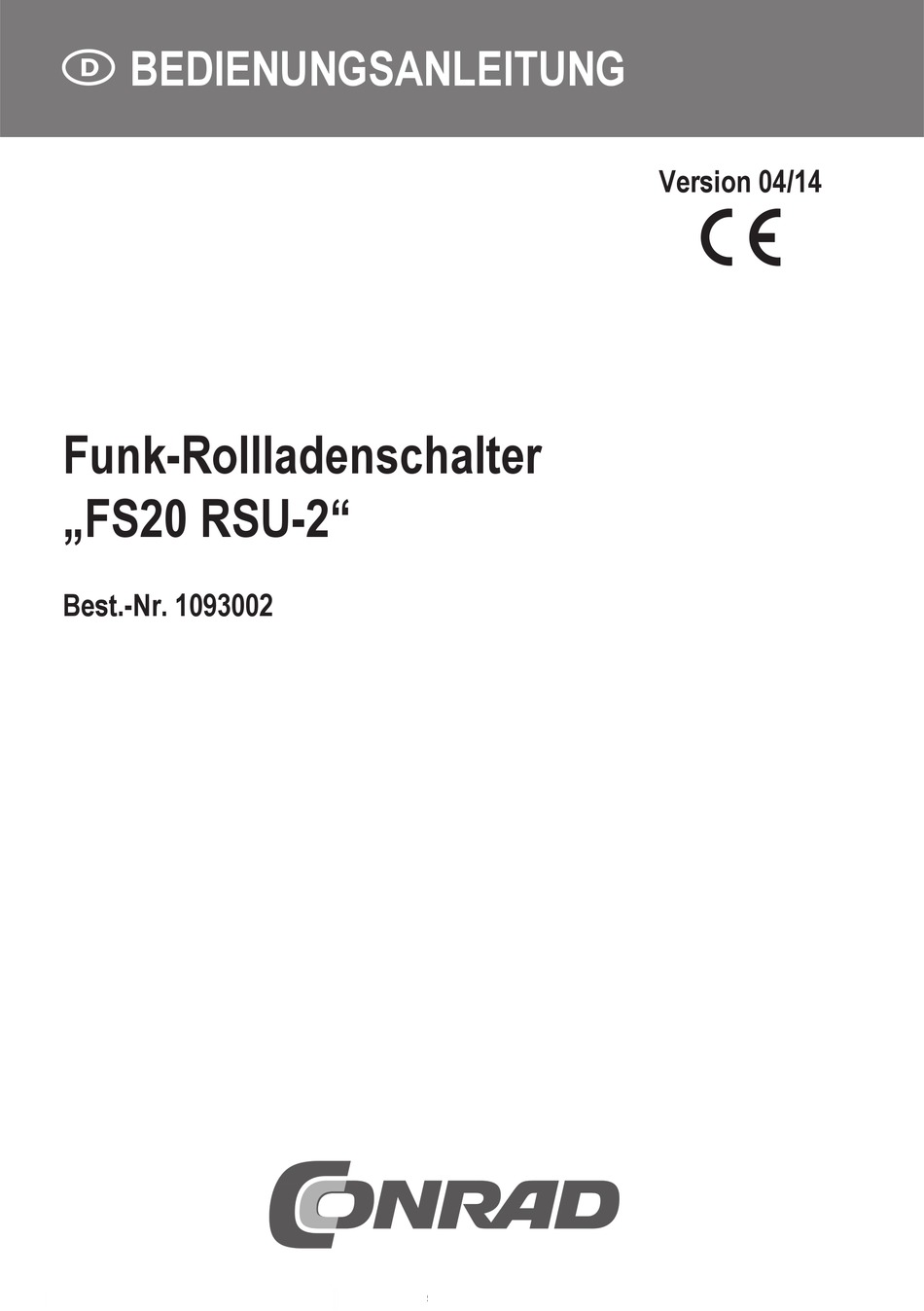

- Seite 1 BEDIENUNGSANLEITUNG Version 04/14 Funk-Rollladenschalter „FS20 RSU-2“ Best.-Nr. 1093002...
-
Seite 2: Inhaltsverzeichnis
12. Wartung und Reinigung .................21 13. Entsorgung ....................21 14. Konformitätserklärung (DOC) ................21 15. Technische Daten ..................22 16. Anhang ......................23 a) Das FS20-Adress-System ................23 b) Verwendung der FS20 RSU-2 mit FHZ2000, FS20 MST2 und FS20 IRP2, FS20 ZSU ................27 c) Adapter.....................36... -
Seite 3: Einführung
Fax-Nr.: 0180 5 / 31 21 10 (der Anruf kostet 14 ct/min inkl. MwSt. aus dem Festnetz. Mobilfunkhöchstpreis: 42 ct/min inkl. MwSt.) E-Mail: Bitte verwenden Sie unser Formular im Internet www.conrad.de, unter der Rubrik „Kontakt“. Mo. - Fr. 10.00 bis 16.00 Uhr Österreich: www.conrad.at www.business.conrad.at... -
Seite 4: Symbol-Erklärung
2. Symbol-Erklärung Dieses Symbol wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Das „Hand“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen. 3. - Seite 5 oder der FS20 ZSU aus, als auch von einem Handsender, einem Dämmerungssensor o. ä. angesteuert werden. Zusätzlich zur manuellen bzw. zeit- oder ereignisgesteuerten Schaltfunktion ist eine programmierbare Timerfunktion verfügbar, mit der die Fahrzeit des Antriebs einstellbar ist. Alle programmierten Daten bleiben in einem integ rierten EEPROM dauerhaft (auch bei Netzausfall) erhalten.
-
Seite 6: Sicherheitshinweise
5. Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folge- schäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, über- nehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/ Garantie. - Seite 7 • Für den Anschluss des Produkts an die Netzspannung sowie an den Verbraucher sind Arbeiten an im Betrieb netzspannungsführenden Teilen notwendig. Zur Vermeidung eines elektrischen Schlages muss die Netzspannung vor dem Anschluss und der Montage allpolig abgeschaltet werden (zugehöri- gen Sicherungsautomat abschalten, und zugehörigen FI-Schutzschalter abschalten).
- Seite 8 • Beachten Sie vor Anschluss eines Verbrauchers die technischen Daten, insbesondere die maximal zulässige Schaltleistung des Relais und Art des anzuschließenden Verbrauchers! Alle Lastangaben beziehen sich auf ohmsche/Motor-Lasten! • Belasten Sie das Produkt nur bis zur angegebenen Leistungsgrenze. Eine Überlastung kann zur Zerstörung des Produkts, zu einem Brand oder elektrischen Unfall führen. • Sollen am A usgang des Produkts zwei oder mehr Motoren parallel geschaltet werden, beachten Sie unbedingt die Angaben des Motorenherstellers. Andernfalls können die Motoren zerstört werden.
-
Seite 9: Installation/Montage
6. Installation/Montage Achtung! Die Installation des Produkts darf nur durch eine qualifizierte Elektro- fachkraft (z.B. Elektriker) erfolgen, die mit den einschlägigen Vorschriften (z.B. VDE) vertraut ist! Durch unsachgemäße Arbeiten an der Netzspannung gefährden Sie nicht nur sich selbst, sondern auch andere! Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschä- den, z. -
Seite 10: Montageort, Allgemeine Montagehinweise
Die Installation darf nur in handelsüblichen Schalterdosen (Gerätedosen) gemäß DIN 49073-1 erfolgen. Das Produkt darf nur mit Adapter und einer zugehörigen, montierten Schalterabde- ckung betrieben werden. Zugelassene Leitungsquerschnitte zum Anschluss an das Produkt sind: • Starre Leitung 0,75 – 1,5 mm² • Flexible Leitung mit und ohne Aderendhülse 0,75 – 1,5 mm² a) Montageort, allgemeine Montagehinweise • Der Montageort muss vor dem Einfluss von Feuchtigkeit geschützt sein. Das Gerät darf nur in trockenen Innenräumen montiert und betrieben werden. - Seite 11 • Schalten Sie den Netzstromkreis, an den das Produkt angeschlossen werden soll, stromlos und sichern Sie ihn gegen unbefugtes Wiedereinschalten. • Das Produkt ist ortsfest in einer Installations- oder Schalterdose in der Wand zu installieren. • Führen Sie die auf ca. 8 mm abisolierten Leiterenden (zulässiger Querschnitt 0,75 bis 1,5 mm²) in die entsprechenden Klemmen des Klemmblocks. Gehen Sie dabei in der Reihenfolge Motoranschluss -> Netzanschluss vor. Der Anschluss erfolgt entsprechend der folgenden Skizze: Neutralleiter L...
- Seite 12 2 verbunden, der zum Ausfahren mit Klemme 1. • Soll die Steuerung in eine vorhandene Rollladeninstallation (siehe Skizze unten) eingefügt werden, so ist die vorhandene Tasterkombination einfach entsprechend des nebenstehend abgebildeten Installationsplans durch den FS20 RSU-2 zu ersetzen, wobei die Steuerung zusätzlich die Leitung N benötigt. Die FS20 RSU-2 ist statt des vorhan- denen Wand-Schalters einsetzbar.
- Seite 13 • Nun erfolgt das Aufsetzen des Abdeck- rahmens und des Wippen-Adapters sowie das Schließen der evtl. offenen Steckdosen. • Den Abschluss der Installation bildet das Aufsetzen der Tasterwippe. • Schalten Sie nun die Netzspannung wieder zu. Damit ist der Funk-Rollladenschalter betriebsbereit.
-
Seite 14: Bedienung/Programmierung
7. Bedienung/Programmierung a) Einfache Bedienung über Tastwippe • Nach der Montage ist der Funk-Rollladenschalter sofort betriebsbereit, Sie können ihn wie einen konventionellen Schalter nutzen. • Ein kurzer Tastendruck der oberen oder unteren Wippenhälfte fährt den Rollladen in die obere bzw. untere Endposition. Ein weiterer kurzer Tastendruck in die gleiche Richtung stoppt den Motor vorzeitig. Ein langer Tastendruck der Wippe fährt den Motor nur solange in die gewünschte Richtung, wie die Wippe betätigt wird. - Seite 15 • Um den Funk-Rollladenschalter auch über das FS20-System bedienen zu können, muss dem Empfangskanal des Funk-Rollladenschalters eine FS20-Fernbedienung zugeordnet werden. Zum Anlernen dieser FS20-Fernbedienung muss der Funk-Rollladenschalter in den Anlernmodus gebracht werden. • Entfernen Sie hierzu wie oben beschrieben die Wippe und betätigen Sie kurz die Konfigurationstaste. Dauerhaftes Blinken der Geräte-LED und das Ausfahren des Rollladens signalisiert den nun aktiven Anlernmodus. • Nun ist auf der FS20-Fernbedienung eine Taste des gewünschten Kanalpaares zu betätigen, welche mit dem Funk-Rollladenschalter verknüpft werden soll.
-
Seite 16: Bedienung
c) Bedienung Betrieb mit Fernbedienung • Nachdem eine FS20-Fernbedienung an den Funk-Rollladenschalter angelernt wurde, lassen sich alle beschriebenen Funktionen bei der Bedienung mit der Tasterwippe in gleicher Weise über die zwei Tasten eines Tastenpaares auf der FS20-Fernbedienung umsetzen. Einfahren • Durch kurzes Betätigen der rechten Taste des von der Rollladensteuerung belegten Kanals wird der Rollladen bis an die obere Endposition eingefahren. -
Seite 17: Timer-Einstellung
8. Timer-Einstellung Durch den internen Gerätetimer wird der Rollladen durch einen kurzen Tastendruck auf die Schaltwippe oder die Taste der Fernbedienung ganz ein- oder ausgefahren. Im Auslieferzustand ist die Zeitdauer für das Ein- und Ausfahren auf 1 Minute eingestellt. Sollte diese Zeitdauer nicht ausreichen (was von der Wickelgeschwindigkeit bzw. der Größe des Rollladens abhängt) oder sollte z. -
Seite 18: Einordnung Der Fs20 Rsu-2 In Das Fs20-Adress-System
Adress-Systems ist in der Bedienanleitung jedes Senders des FS20-Systems detailliert erläutert. a) Weitere Adressen/Adresstypen zuordnen Der FS20 RSU-2 können innerhalb des Adress-Systems des FS20-Systems bis zu vier Adresstypen zugeordnet werden. So ist es z. B. möglich, die Steuerung von mehreren Sendern mit gleichen oder unterschiedlichen Adresstypen aus zu bedienen. -
Seite 19: Zurücksetzen In Den Auslieferzustand
10. Zurücksetzen in den Auslieferzustand Bei Bedarf können Sie sämtliche Programmierungen, die in der Steuerung gespeichert sind, auf einmal löschen. • Betätigen Sie die FS20 RSU-2-Konfigurationstaste einmal kurz, um den A nlernmodus zu starten. • Sobald der Rollladen ausgefahren wird, ist der Programmiermodus für 1 Minute aktiv. • Betätigen Sie nun die Konfigurationstaste für mindestens 5 Sekunden. Jetzt sind alle gelernten Adressen gelöscht sowie der Timer auf 1 Minute gesetzt. -
Seite 20: Reichweite
11. Reichweite Reichweiten und Störungen, Repeater • Das FS20-System arbeitet im 868-MHz-Bereich, der auch von anderen Funkdiensten genutzt wird. Daher kann es durch Geräte, die auf der gleichen bzw. benachbarten Frequenz arbeiten, zu Einschränkungen des Betriebs und der Reichweite kom- men. • Die angegebene Reichweite von bis zu 100 m ist die Freifeldreichweite, d. h., die Reichweite bei Sichtkontakt zwischen Sender und Empfänger. Im praktischen Betrieb befinden sich jedoch Wände, Zimmerdecken usw. zwischen Sender und Empfänger, wodurch sich die Reichweite entsprechend reduziert. -
Seite 21: Wartung Und Reinigung
Das Produkt gehört nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den gelten- den gesetzlichen Vorschriften; geben Sie es z.B. bei einer entsprechenden Sammelstelle ab. 14. Konformitätserklärung (DOC) Hiermit erklären wir, Conrad Electronic, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die Konformitätserklärung zu diesem Produkt finden Sie unter: www.conrad.com... -
Seite 22: Technische Daten
15. Technische Daten Betriebsspannung ......230 V/AC, 50 Hz Stromaufnahme ......max. 1 A (incl. Last) Leistungsaufnahme Ruhebetrieb . < 0,5 W Maximale Schaltleistung ....230 W Lastart .......... Motorlast Relais REL20 ....... Wechsler (1x um) Relais REL21 ....... Schließer (1x ein) Anzeigen ........ -
Seite 23: Anhang
16. Anhang a) Das FS20-Adress-System Innerhalb eines Hauscodes lassen sich 256 verschiedene Adressen einstellen. Diese Adressen gliedern sich dabei in 4 Adresstypen zu 225 Einzeladressen, 15 Funktions- gruppen-Adressen, 15 lokalen Masteradressen und einer globalen Masteradresse. Jedem Empfänger kann von jedem Adresstyp eine Adresse zugeordnet werden. Damit kann jeder Empfänger auf bis zu 4 unterschiedliche Adressen reagieren, jedoch immer nur auf eine Adresse pro Adresstyp. - Seite 24 Globale Masteradresse Mehrere Empfänger werden der globalen Masteradresse zugeordnet und gemeinsam über diese Adresse angesteuert. Beim Verlassen des Hauses lassen sich so beispiels- weise leicht alle Verbraucher mit nur einem einzigen Tastendruck ausschalten. Die Einstellung der unterschiedlichen Adresstypen und Adressen erfolgt allein am Sender und wird durch die Adresszuweisung an den Empfänger übertragen.
- Seite 25 Beispiel für Adressenzuordnung Bei einem umfangreicheren Systemausbau ist es sinnvoll, bei der Adressenauswahl systematisch vorzugehen, um den Überblick über die bereits vergebenen Adressen zu behalten und um die programmierten Empfänger einfach und sinnvoll in Gruppen gemeinsam steuern zu können. Im nachfolgend dargestellten Beispiel wurde dabei wie folgt vorgegangen: Hauscode z.B.
- Seite 26 Um die Adressbereiche gleichmäßig auf das Haus zu verteilen, wurde jedem Raum eine andere Adressgruppe zugewiesen: Raum A: 11, Raum B: 12, Raum C: 13, Raum D: 14. Die Markise wurde dabei dem anliegenden Raum B zugeordnet. Insgesamt sind folgende 15 Adressgruppen möglich: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43 Um jeden Empfänger separat steuern zu können, ist jeder Empfänger auf eine Ein- zeladresse zu programmieren.
-
Seite 27: B) Verwendung Der Fs20 Rsu-2 Mit Fhz2000, Fs20 Mst2 Und Fs20 Irp2, Fs20 Zsu
Verwendung der FS20 RSU-2 mit FHZ2000, FS20 MST2 und FS20 IRP2, FS20 ZSU Neben den einfachen Funkbefehlen, die ohne weitere Zeitinformationen gesendet werden, kann die FS20 RU-2 auch einige FS20-Befehle verstehen, die über zusätzliche Zeitinformationen verfügen. Damit können Sie dann unabhängig von internen Gerätetimer die Fahrtdauer direkt angeben, und einen Rollladen auch halb... -
Seite 36: C) Adapter
c) Adapter Um eine Kompatibilität mit möglichst vielen Herstellern zu erreichen und eine Integration in die verschiedenen Designs zu erleichtern, sind die nachfolgenden Wippadapter als Zubehör erhältlich (Wippadapter für weitere Hersteller sind in Vorbereitung). In Ausnahmefällen kann eine Anpassung der Wipphalterungen oder Rahmen der verschiedenen Hersteller durch Sägen oder Feilen erforderlich sein. - Seite 37 Adapter für Berker (B2) Modul 2 Adapter für Busch-Jaeger (BJ) Duro 2000® SI/SI Linear Reflex SI/SI Linear carat® future® linear solo® Busch® axcent, alpha Adapter für Jung (J1)*) LS 990 LS design LS plus CD 500 CD universal CD plus...
- Seite 38 Adapter für Jung (J2)*) A 500 A creation A plus AS 500 AS universal Adapter für Kopp (K)*) **) Alaska Athenis Ambiente Europa Paris (Objekt HK 05) Milano Rivo Adapter für Gira (GD) Standard...
- Seite 39 Adapter für Gira 55 (G) System 55 Standard 55 Event Espirit Adapter für düwi / Popp (D)**) Architaste Arcada Trend Standard Quadro (Plus2000) EverLuxe (Forever) ProLuxe (Quadro) PrimaLuxe...
- Seite 40 Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
