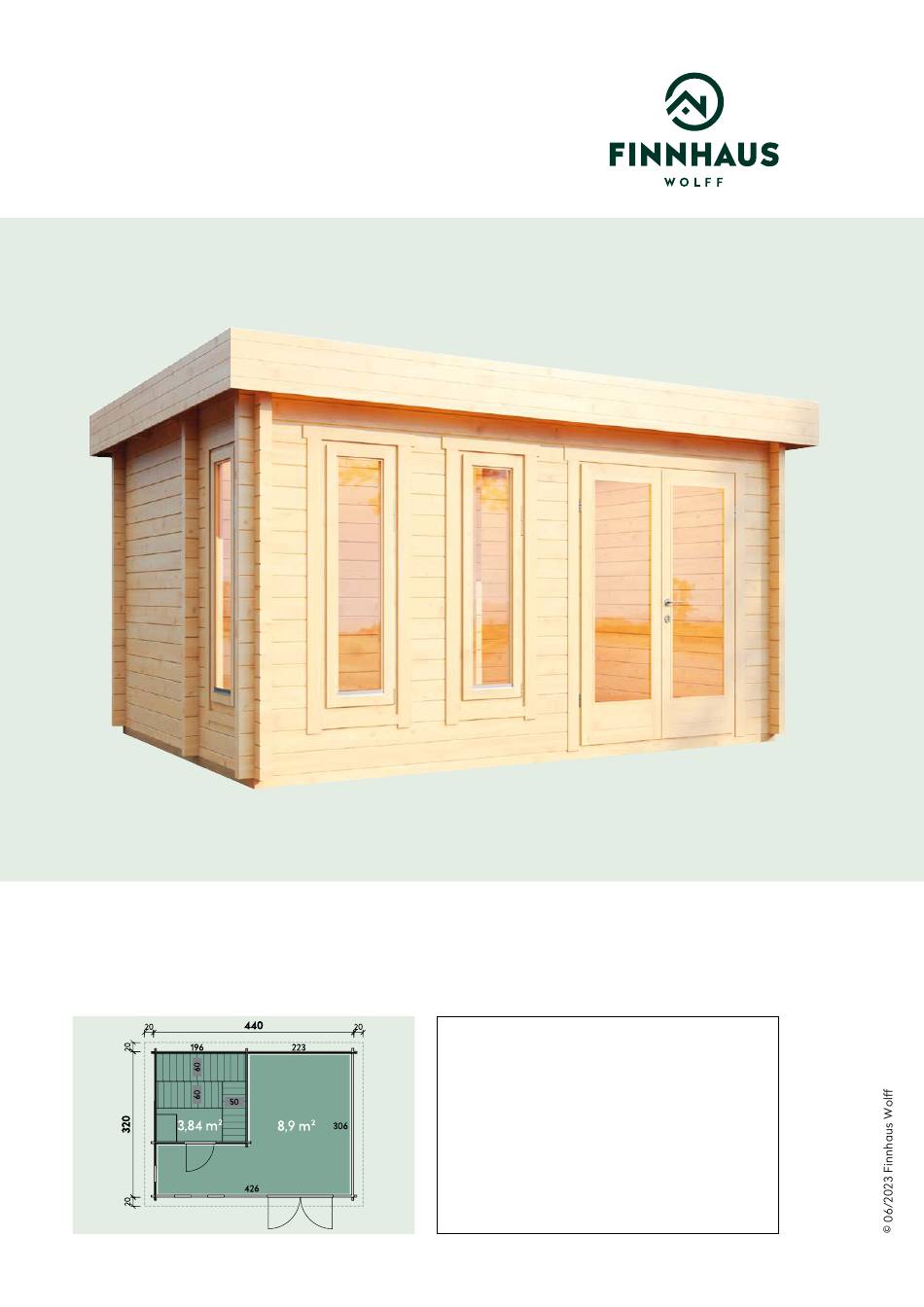

- Seite 1 Technische Daten Artikelnummer: 350 150 Kontrolliert durch: Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! Sa Original 23.05.2023...

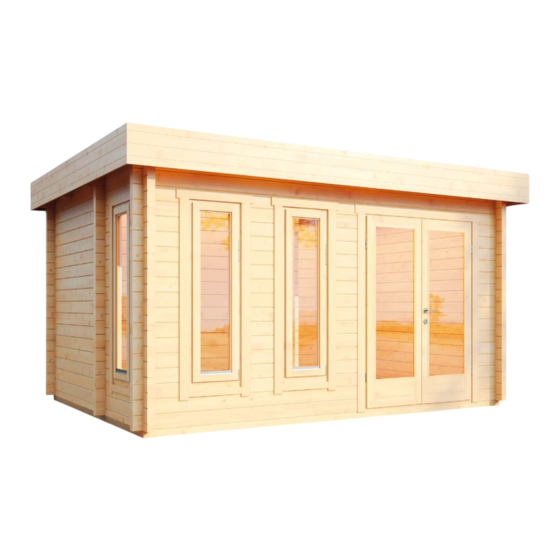

- Seite 2 Finnhaus Wolff // 3D-Darstellung // Art.-Nr: 350 150 Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! Sa Original 23.05.2023...
- Seite 3 Finnhaus Wolff // Grundriss // Art.-Nr: 350 150 4800 4600 4400 1960 2230 100100 3.84 m2 8.90 m2 D930-LT 69x193.6 W121-PC W121-PC D202-RC 51.5x179 51.5x179 154x208 1660 Qualitätsklasse für Fenster und Türen * Fenster und Türen sind ohne Sprossen Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! Sa Original 23.05.2023...
- Seite 4 Finnhaus Wolff // Lagerholzplan & Fundamentplan // Art.-Nr: 350 150 Wir empfehlen als Fundament für Ihr Gartenhaus eine vollflächig festgegründete, gepflasterte oder betonierte Fläche. Wahlweise ist auch ein Punkt- oder Streifenfundament möglich. 4380 1920 2190 Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! Sa Original 23.05.2023...
- Seite 5 Finnhaus Wolff // Teileliste Nr. 1 // Art.-Nr: 350 150 Länge Profil Stck. (mm) (mm) 4260 70x127 4800 1960 2230 70x135 4800 4260 70x135 4600 4260 70x135 4600 1960 2230 70x135 4600 1960 2230 70x135 4600 3060 70x135 3600 1030 1960 70x135 3600...
- Seite 6 Finnhaus Wolff // Teileliste Nr. 2 // Art.-Nr: 350 150 Länge Profil Stck. (mm) (mm) 70x135 100 315 70x135 100 295 70x19 100 198 70x135 70x135 70x135 FUNDAMENTHÖLZER (imprägniert) 70x95 2120 FUNDAMENTHÖLZER (imprägniert) 45x95 4380 FUNDAMENTHÖLZER (imprägniert) 45x95 4200 FUNDAMENTHÖLZER (imprägniert) 45x95 3090 FUNDAMENTHÖLZER (imprägniert)
- Seite 7 Finnhaus Wolff // Teileliste Nr. 3 // Art.-Nr: 350 150 Länge Profil Stck. (mm) (mm) UPB-1 DACHBLENDEN- U-Profil für Blenden 65x44 17.5lfm DPL-1 DACHPAPPENLEISTEN 15x28 15x28 12.0lfm T06-1 TRAUFENLEISTEN 18x40 18x40 10.0lfm DECKENISOLATION ca 1950x975 SA16 SAUNA - Bänke Zwischenstück 2 46x300 1955 -2-1...
- Seite 8 Finnhaus Wolff // Teileliste 4 // Art.-Nr: 350 150 Länge Profil Stck. (mm) (mm) SAUNA - Dichtungsband für Deckenisolationselemente 8.0lfm Metallstange Metallstange NG01 DACHPAPPNÄGEL 2.8x15 NÄGEL 2.5x50 Dachbretter SCHRAUBEN 3.0x30 Dachpappleisten SCHRAUBEN 3.0x30 Deckenleisten SCHRAUBEN 3.0x30 Fussbodenleisten SR303 0-002 SCHRAUBEN 3.0x30 Sauna- Bänke Zwischenstück SR303 SCHRAUBEN 3.0x30...
- Seite 9 Finnhaus Wolff // Teileliste 5 // Art.-Nr: 350 150 Länge Profil Stck. (mm) (mm) Gewindestange M8 Gewindestange M8 KV M UT M8 Mutter M8 KV S U-Scheibe M8 Ø25 M8X25 KV MU TJ M8 Befestigungsmutter M8 KP-1 DACHPAPPE 5.5m-5'st 30.0lfm FENSTER 515x1790 Q4 W4-S70P-0XC-05151790 FENSTER 515x1790 Q4...
- Seite 10 Finnhaus Wolff // Teileliste 6 // Art.-Nr: 350 150 Länge Profil Stck. (mm) (mm) TÜR 1540x2080 Q4 D4-D70R-0XC-15402080 Achtung! Die Giebelbohlen können teilweise schon vormontiert sein! Bitte beachten - diese erscheinen nicht ganz so wie in der Teileliste beschrieben. - bitte selber anpassen (falls nötig)! Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! Sa Original 23.05.2023...
- Seite 11 Finnhaus Wolff // Wandplan 1 // Art.-Nr: 350 150 4800 KL1+KL3 KL1+KL3 DECKENISOLATION Lüftungsöffnungen Lüftungsöffnungen Wand 1 1960 2230 100 70 70 100 2030 2300 4600 Die Bohlen mit Wandbohlen Lüftungsöffnungen können je nach Bedarf höher oder Fussbodenleiste niedriger eingesetzt werden. Fussbodenbretter Bitte achten Sie darauf dass die Lüftungsöffnungen von...
- Seite 12 Finnhaus Wolff // Wandplan 2 // Art.-Nr: 350 150 2300 DECKENISOLATION T-Leiste Wand 2 2130 100 70 70 100 2030 2300 2300 -Bohrung für elektrische Kabel Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! Sa Original 23.05.2023...
- Seite 13 Finnhaus Wolff // Wandplan 3 // Art.-Nr: 350 150 KL1+KL2 KL1+KL2 4800 T-Leiste T-Leiste T-Leiste Wand 3 1660 100 70 70 100 4330 4600 Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! Sa Original 23.05.2023...
- Seite 14 Finnhaus Wolff // Wandplan A // Art.-Nr: 350 150 3600 2230 DECKENISOLATION 3600 2230 T-Leiste Lüftungsöffnungen DECKENISOLATION Wand A 1960 100 70 70 100 1100 2030 Die Bohlen mit Lüftungsöffnungen können je 3400 nach Bedarf höher oder niedriger eingesetzt werden. Bitte achten Sie darauf dass T-Leiste Lüftungsöffnungen...
- Seite 15 Finnhaus Wolff // Wandplan B // Art.-Nr: 350 150 2300 2130 Wand B 1960 100 70 70 100 1100 2030 2300 Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! Sa Original 23.05.2023...
- Seite 16 Finnhaus Wolff // Wandplan C // Art.-Nr: 350 150 3600 Wand C 3060 100 70 70 100 3130 3400 Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! Sa Original 23.05.2023...
- Seite 17 Finnhaus Wolff // Montage T-Leisten // Art.-Nr: 350 150 Montageanleitung für T-leisten / Installing the door and window supports / Tenderliistu paigaldusjuhend. Absetzlücke / Gap for settling / Vajumismaa T-Leiste einschieben / Slide the support into the groov / Aseta tenderliist seinapalkides olevasse soonde Von unten fixsieren (optional) /...
- Seite 18 Finnhaus Wolff // Fenstermontage // Art.-Nr: 350 150 Aken Q4-Q6 paigaldusjuhis Window Q4-Q6 assembly instructions Fenster Q4-Q6 Montageanleitung 5-10mm 3.5x45 Lõika mõõtu Cut to lenght Absägen - 10mm / -20mm 3.5x45 Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! Sa Original 23.05.2023...
- Seite 19 Finnhaus Wolff // Montage Fensterbank // Art.-Nr: 350 150 Veeplekk / Window sill / Fensterbank *Silikooni tiip *Pleki positsioon *Silicon stripe *Window sill position *Silikon Streifen *Fensterbank positsion *Silikooni tiip *Silicon stripe *Silikon Streifen 4,2x16 *Silikooni tiip *Silicon stripe *Silikon Streifen Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! Sa Original 23.05.2023...
- Seite 20 Finnhaus Wolff // Türmontage // Art.-Nr: 350 150 Ukse montaa ž / Tür montage / Door assembly 4.5x90 (GH+ / SH) 4.5x90 Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! Sa Original 23.05.2023...
- Seite 21 Finnhaus Wolff // Türmontage // Art.-Nr: 350 150 3.5x45 Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! Sa Original 23.05.2023...
- Seite 22 Finnhaus Wolff // Türmontage // Art.-Nr: 350 150 Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! Sa Original 23.05.2023...
- Seite 23 Finnhaus Wolff // Türmontage // Art.-Nr: 350 150 Trims / Rahmenleisten / Piirdeliistud Frame extensions Verbreiterungsleiste Laiendusliistud Trims / Rahmenleisten / Piirdeliistud Threshold / Holzschwelle / Lävepakk Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! Sa Original 23.05.2023...
- Seite 24 Finnhaus Wolff // Türmontage // Art.-Nr: 350 150 Frame extensions Verbreiterungsleiste Laiendusliistud T-strip / T-leiste / T-liist Threshold / Holzschwelle / Lävepakk Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! Sa Original 23.05.2023...
- Seite 25 Finnhaus Wolff // Türmontage // Art.-Nr: 350 150 Trims / Rahmenleisten / Piirdeliistud T-strip / T-leiste / T-liist Trims / Rahmenleisten / Piirdeliistud Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! Sa Original 23.05.2023...
- Seite 26 Finnhaus Wolff // Montage Saunabänke // Art.-Nr: 350 150 Einsetzen der Saunabänke/ Installation of sauna bench Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! Sa Original 23.05.2023...
- Seite 27 Finnhaus Wolff // Montage Bänke und Zwischendecke // Art.-Nr: 350 150 Montage Bänke und Zwischen Decke/ Installation of sauna furniture Technische Änderungen, Druckfehler und Irrtümer vorbehalten | Alle angegebenen Maße sind ca.-Maße! Sa Original 23.05.2023...
