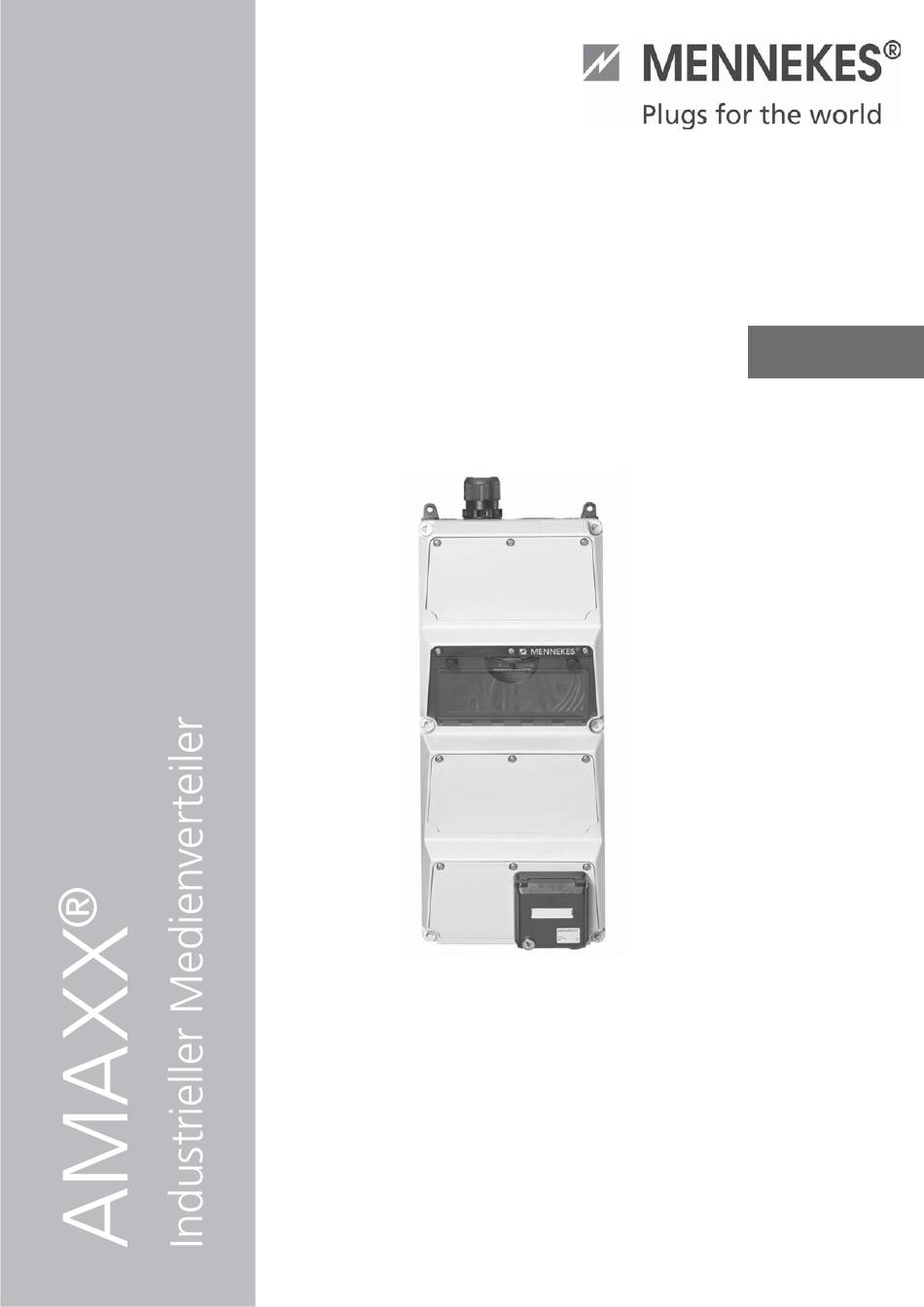

- Seite 1 Ergänzung zur Montage- & Betriebsanleitung Steckdosen-Kombination AMAXX ® (01/03.2014) DEUTSCH Ergänzung v01 / 02.2016...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Zu diesem Dokument .......... 4 Zu Ihrer Sicherheit ..........4 2.1 Zielgruppen ............4 2.2 Bestimmungsgemäße Verwendung ..... 4 2.3 Bestimmungswidrige Verwendung ...... 5 Geräteaufbau ............6 Montage und Inbetriebnahme ......7 4.1 Schuko ® -Steckdosen anschließen ......7 4.2 Netzwerkleitungen anschließen ...... -
Seite 4: Zu Diesem Dokument
Dokument. Der Betreiber trägt die Verantwortung für die bestimmungs- gemäße Verwendung und den sicheren Gebrauch des Geräts. Die MENNEKES Elektrotechnik GmbH & Co. KG über- nimmt keine Haftung für Folgen aus bestimmungswidriger Verwendung. Die Montage und der Anschluss an die Stromversorgung dürfen nur durch eine... -
Seite 5: Bestimmungswidrige Verwendung
Reinigung verwenden, da diese Oberflächen angreifen und beschädigen können. Verwendung unzulässiger Ersatz- und Zubehörteile Ausschließlich Original Ersatz- und Zubehörteile verwenden, die von MENNEKES hergestellt und / oder freigegeben sind. Verwendung bei ungeeigneten Umgebungsbedingungen Gerät nicht in explosionsgefährdeter Umgebung verwenden, in der sich brennbare Flüssigkeiten, Gase... -
Seite 6: Geräteaufbau
* Im Lieferumfang enthalten! ** Nicht im Lieferumfang enthalten! Sichtfenster Abschließbare Cepex-Datensteckdose mit RJ45-Winkelkupplung Befestigungslaschen AMAXX-Kabelverschraubung oben (2 Stück) * AMAXX-Kabelverschraubung unten (1 Stück) * Gehäuseunterteil Patchfeld mit 8 Steckplätzen (für RJ45-Keystones **) Netzwerkkomponente (z. B. Switch, Router, WLAN Access Point) ** 10 Klettbinder (4 Stück) *... -
Seite 7: Montage Und Inbetriebnahme
Die mitgelieferte M40 Kabelverschraubung (1) in der dafür vorgesehenen Öffnung am Gehäuse montieren. Je nach Anzahl der Netzwerkleitungen (2) eine oder zwei Kabelverschraubungen verwenden. Die MENNEKES Kabelverschraubung ist für die Verwendung mehrerer Netzwerkleitungen geeignet. Werden nicht alle Durch- führungen (A) genutzt, müssen die übrigen Öffnungen gegen... -
Seite 8: Gerät Erden
4.3 Gerät erden Ist aufgrund der örtlichen Gegebenheiten eine zusätzliche Erdung des Medienverteilers erforder- lich, muss diese den geltenden Vorschriften ent- sprechend ausgeführt werden. Im Verteiler ist hierzu ein Erdungsanschluss vorge- sehen (siehe Abbildung in Kap. 3, Nr. 16). 5. Bedienung Gerät öffnen 5.1 Gerät öffnen ... -
Seite 9: Netzwerkgerät Befestigen Und Anschließen
® -Steckdose einstecken. Beachten Sie zur Reinigung die Montage- & Beachten Sie zur Inbetriebnahme und Bedienung Betriebsanleitung „Steckdosen-Kombination AMAXX ® des Netzwerkgeräts die Dokumentation des (01/03.2014)“. Geräteherstellers. 5.2.3 Cepex-Datensteckdose verbinden 7. Instandhaltung Die Instandhaltung darf nur von einer Elektrofachkraft durchgeführt werden! -
Seite 10: Außerbetriebnahme Und Demontage
11.1 Typenschild Bauform Temperatur (°C) Der Medienverteiler verfügt über zwei Typenschilder: 1x außen am Gehäuse; 1x innen im Gehäuse. Schutzart Fertigungscode Typenschild außen (Beispiel) 11.2 Geräteabmessungen Beachten Sie zu den Geräteabmessungen die Montage- & Betriebsanleitung „Steckdosen-Kombination AMAXX ® (01/03.2014)“. - Seite 12 MENNEKES Elektrotechnik GmbH & Co. KG Spezialfabrik für Steckvorrichtungen Aloys-Mennekes-Str. 1 D-57399 Kirchhundem Tel. +49 (0) 2723 / 41-1 +49 (0) 2723 / 41-2 14 E-Mail info@MENNEKES.de Internet www.MENNEKES.de...
