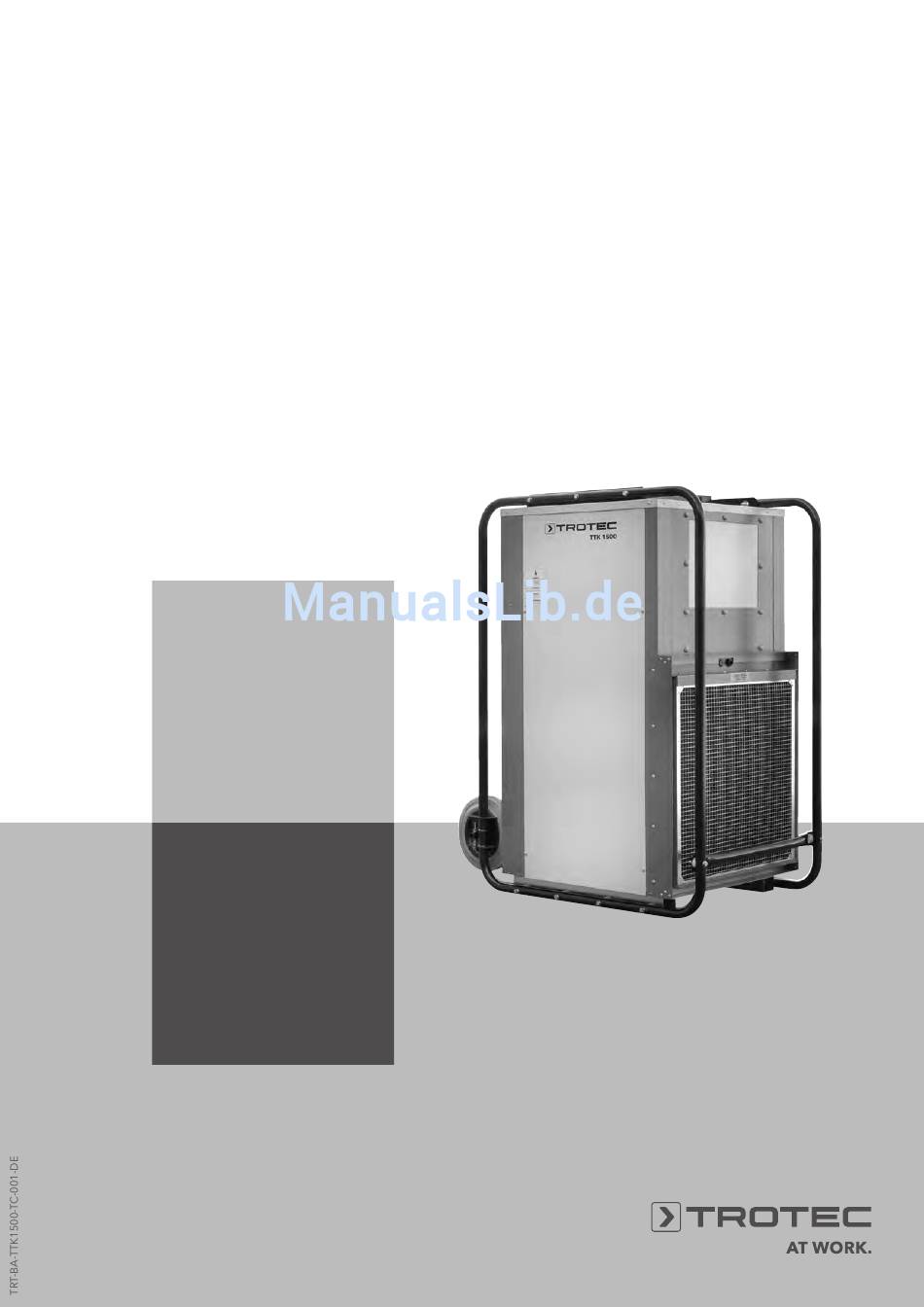

- Seite 1 TTK 1500 BEDIENUNGSANLEITUNG LUFTENTFEUCHTER...
-
Seite 3: Inhaltsverzeichnis
Hersteller folgend benutzt. Die verwendeten Warennamen sind eingetragene und sollten als solche betrachtet werden. Lieferumfang kann von den Produktabbildungen abweichen. Das vorliegende Dokument wurde mit der gebotenen Sorgfalt erarbeitet. Wir übernehmen keinerlei Haftung für Fehler oder Auslassungen. © Trotec Bedienungsanleitung – Luftentfeuchter TTK 1500... -
Seite 4: Informationen Über Das Gerät
Luftfeuchtigkeit auf bis zu ca. 35 %. Aufgrund der im Betrieb Transportrollen entwickelten Wärmeabstrahlung kann die Zimmertemperatur um Kondensatablassschlauch ca. 1-3 °C ansteigen. Lufteinlass Luftauslass Luftfilter Lieferumfang (standard) • TTK 1500 • Luftfilter • Kondensatablassschlauch • Bedienungsanleitung Optionales Zubehör • Hygrostat • Kondensatpumpe • Energiekostenmessgerät Bedienungsanleitung – Luftentfeuchter TTK 1500... -
Seite 5: Technische Daten
Betriebsstundenzähler (12)) mit einem Verbrauchswert von einem Kilowatt pro Stunde, um die ungefähre Leistungsaufnahme zu ermitteln. Zur exakten Ermittlung der Leistungsaufnahme kann ein optional erhältliches Energiekostenmessgerät zwischen Bautrockner und Stromquelle geschaltet werden. Kontaktieren Sie hierzu Ihren Trotec-Kundenservice. Bedienungsanleitung – Luftentfeuchter TTK 1500... -
Seite 6: Schaltplan
RECEIVER EVAPORATOR CONDENSER SERVICE SCHRADER INE-3-GA PHIAL SERVICE SUCTION SCHRADER ACCUMULATOR INSULATION Schaltplan CONTROL FUSE HP SWITCH LP SWITCH BREAKS ON BREAKS ON (F1) PRESSURE RISING PRESSURE FALLING FAULT LAMP CONTINUOUS CYCLE FAN MODE SWITCH Bedienungsanleitung – Luftentfeuchter TTK 1500... -
Seite 7: Sicherheit
Bestimmungsgemäße Verwendung Sicherheit Verwenden Sie das Gerät TTK 1500 ausschließlich als mobilen Industrietrockner zum Trocknen und Entfeuchten der Raumluft, Lesen Sie diese Anleitung vor Inbetriebnahme / Verwendung unter Einhaltung der technischen Daten. des Gerätes sorgfältig und bewahren Sie sie immer in unmittelbarer Nähe des Aufstellortes bzw. -
Seite 8: Transport
Beachten Sie folgende Hinweise nach jedem Transport: 1. Stellen Sie das Gerät nach dem Transport aufrecht auf. 2. Stellen Sie sicher, dass das Gerät plan auf dem Boden stehen. Die Transportrollen schweben dann frei, sodass das Gerät gegen Wegrollen gesichert ist. Bedienungsanleitung – Luftentfeuchter TTK 1500... -
Seite 9: Bedienung
Betriebsstundenzähler Anlaufstrom des Gerätes kann den Nennstromwert um das Netzschalter: Vier- bis Fünffache übersteigen. Beachten Sie diesen Hinweis „ON“: Gerät ist eingeschaltet. „OFF“: Gerät ist ausgeschaltet. auch bei der Verwendung mehrerer Geräte an einem Generator). Bedienungsanleitung – Luftentfeuchter TTK 1500... - Seite 10 (mind. 90 Liter) neben das Gerät und legen Sie das Schlauchende hinein. Überprüfen Sie regelmäßig den Füllstand des Behälters. – Platzieren Schlauchende Kondensatablassschlauches oberhalb eines Wasserabflusses. Für größere Distanzen kann auch ein längerer Schlauch des gleichen Typs verwendet werden. Bedienungsanleitung – Luftentfeuchter TTK 1500...
-
Seite 11: Gerät Einschalten
– Das Gerät kann optional mit einer Kondensatpumpe Betriebsart „Hygrostatbetrieb“ (optional) betrieben werden. Kontaktieren Sie hierzu Ihren Trotec- Das Gerät kann optional mit einem Hygrostat betrieben werden. Kundenservice. Das Hygrostat schaltet das Gerät je nach Luftfeuchtewert ein oder aus. 3. Stellen Sie sicher, dass der Kondensatablassschlauch ein Wenn Sie das Gerät mit einem optionalen Hygrostat betreiben,... -
Seite 12: Fehler Und Störungen
Aufstellraum muss oberhalb des gewählten Bereiches liegen. Reduzieren Sie die vorgewählte gewünschte Luftfeuchtigkeit. • Lassen Sie eine elektrische Überprüfung von einem Fachbetrieb für Kälte- und Klimatechnik oder von Trotec durchführen. Das Gerät läuft, aber keine Kondensatbildung: • Überprüfen Sie den Kondensatablassschlauch auf richtigen Sitz. -
Seite 13: Wartung
5. Datum: 6. Datum: 7. Datum: 8. Datum: Unterschrift: Unterschrift: Unterschrift: Unterschrift: 9. Datum: 10. Datum: 11. Datum: 12. Datum: Unterschrift: Unterschrift: Unterschrift: Unterschrift: 13. Datum: 14. Datum: 15. Datum: 16. Datum: Unterschrift: Unterschrift: Unterschrift: Unterschrift: Bedienungsanleitung – Luftentfeuchter TTK 1500... -
Seite 14: Tätigkeiten Vor Wartungsbeginn
3. Prüfen Sie das Geräteinnere auf Verschmutzungen. 4. Wenn Sie Verunreinigungen erkennen, reinigen Sie das Gerät gemäß Kapitel „Reinigung der Lufteinlässe und des Luftfilters“ mit einem Hochdruckreiniger. 5. Setzen Sie den Luftfilter wieder ein. 50 cm 50 cm 90° Bedienungsanleitung – Luftentfeuchter TTK 1500... -
Seite 15: Innenreinigung Mittels Druckluft
Beachten Sie das Kapitel „Wartungsintervalle“, um den Luftfilter rechtzeitig auszuwechseln! Innenreinigung mittels Druckluft Vorsicht! Achten Sie bei der Innenreinigung darauf, dass die Finnen des Verflüssigers und Verdampfers nicht verbogen werden. Beschädigen Sie nicht die Isolierung. Bedienungsanleitung – Luftentfeuchter TTK 1500... -
Seite 16: Ersatzteilübersicht Und Ersatzteilliste Hauptkomponente
SP152150 M20 plastic gland back nut 7130000912 float switch (62-00-554) 7310000349 tube insert (62-00-094) 7170000191 peristaltic pump 11 liter per Hr. SD062350 humidistat SD294650 bulkhead connector SD041450 control knob 7310000348 locking collet SD293050 damper plate Bedienungsanleitung – Luftentfeuchter TTK 1500... - Seite 17 SD271250 capacitor 8 μF SD072650 terminal block 6 way SA582601 loom assembly 7140000928 defrost stat/timer SD035353 fuse 1/4 x 1 1/4, 1 A SD035350 fuse 3 A SD035352 fuse 1/4 x 1 1/4, 7 A Bedienungsanleitung – Luftentfeuchter TTK 1500...
-
Seite 18: Bedienpanel
Bauteile. MAINS FAULT DEFROST M/C ON Artikelnummer Ersatzteil 7310001153 console moulding 7141000891 pilot light red rectangular 250 V 7141000889 pilot light amber rectangular 7141000890 pilot light white rectangular 7130000892 rocker switch illuminated red Bedienungsanleitung – Luftentfeuchter TTK 1500... -
Seite 19: Entsorgung
EUROPÄISCHEN elektromagnetische Verträglichkeit. PARLAMENTS UND DES RATES vom 27. Januar 2003 über Hiermit erklären wir, dass der Luftentfeuchter TTK 1500 in Elektro- und Elektronik-Altgeräte – einer fachgerechten Übereinstimmung mit den genannten EG-Richtlinien entwickelt, Entsorgung zugeführt werden. Bitte entsorgen Sie dieses Gerät konstruiert und gefertigt wurde. - Seite 20 Trotec GmbH & Co. KG Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info @ trotec.com www.trotec.com...
