PCAN-LIN – Benutzerhandbuch
2.1.1
CAN-Terminierung
Ausführung PCAN-LIN
High-Speed-CAN (opto)
Low-Speed-CAN
So ändern Sie den Widerstandswert der Low-Speed-CAN-
Terminierung:
1.
Öffnen Sie das Kunststoffgehäuse des PCAN-LIN-Moduls,
indem Sie auf beiden Seiten jeweils die beiden Verschluss-
zungen, zum Beispiel mit einem flachen Schraubendreher,
vorsichtig eindrücken.
2.

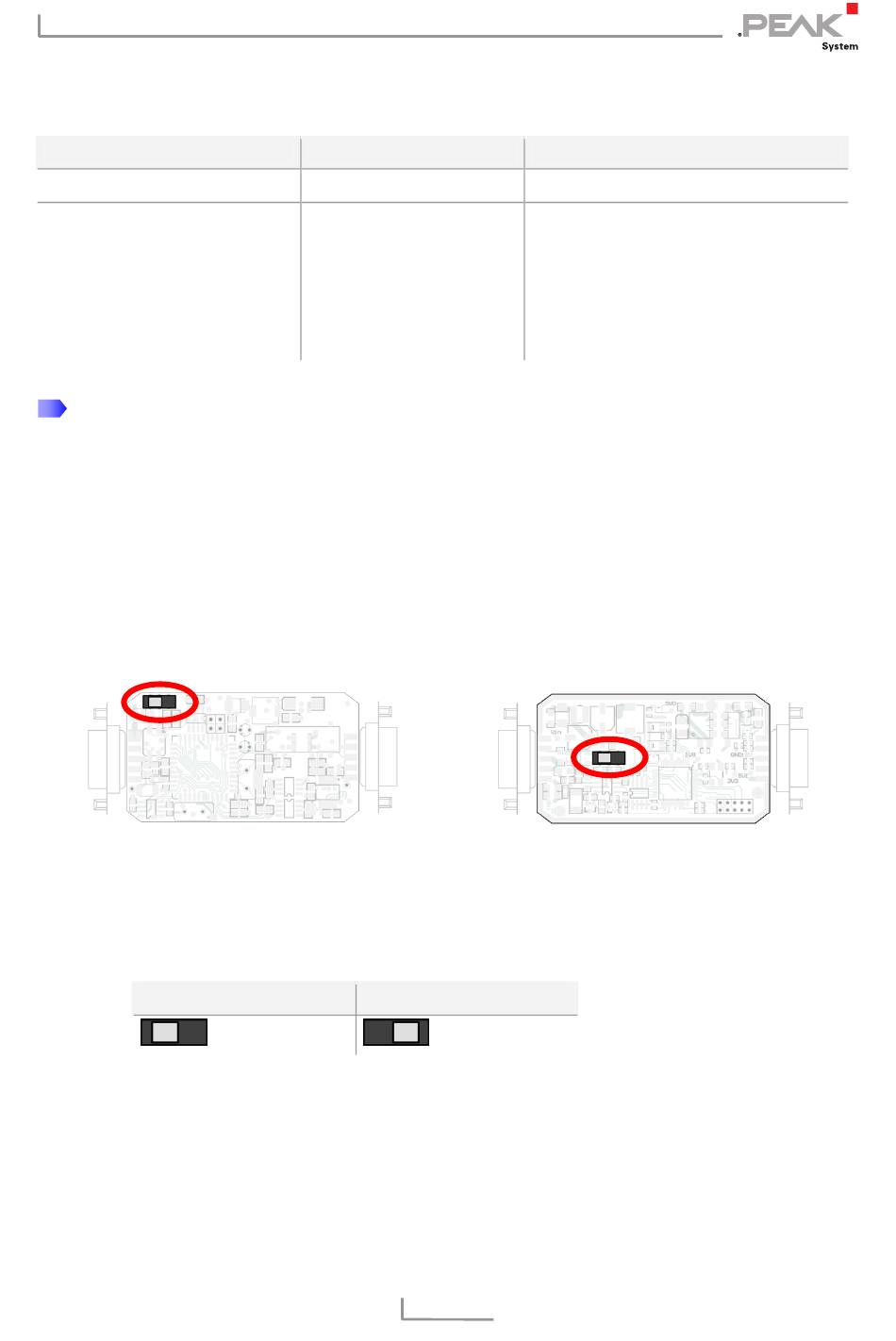

Auf der PCAN-LIN-Platine befindet sich ein Schalter für die
Low-Speed-CAN-Terminierung.
PCAN-LIN-Module bis Ser.-Nr. 999
Stellen Sie den Schalter entsprechend des gewünschten
Widerstandswertes ein. Einstellmöglichkeiten:
5,66 kΩ (Standard)
Terminierung
nicht vorhanden
5,66 kΩ (Standard) /
560 Ω
560 Ω
(links)
Bemerkung
Wechsel zwischen Widerstands-
werten mit Schalter auf Platine;
niedrige Widerstandseinstel-
lung nur nötig, wenn wenige
CAN-Knoten am Low-Speed-
CAN-Bus angeschlossen sind.
PCAN-LIN-Module ab Ser.-Nr. 1000
(rechts)
9
