Seite 5

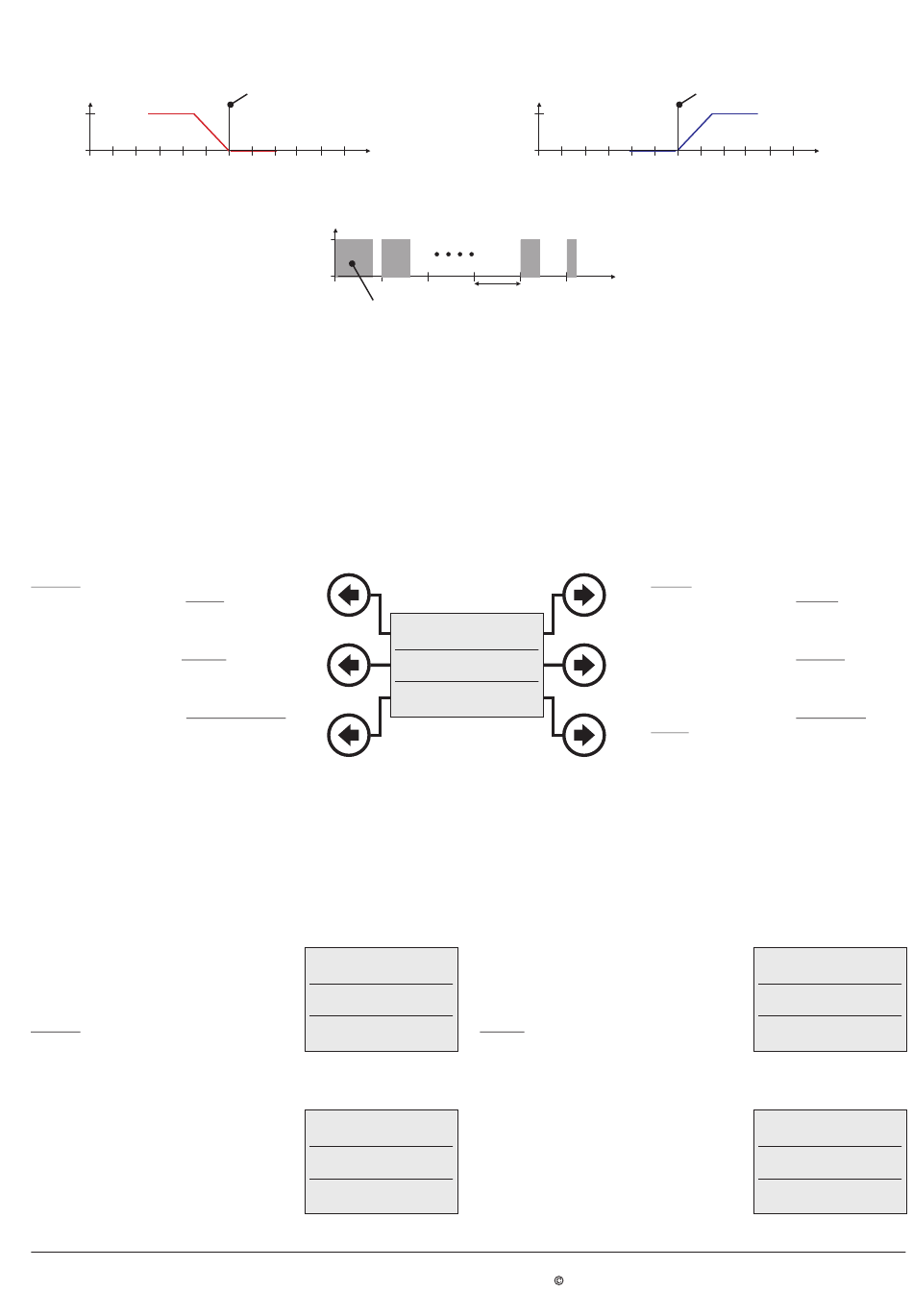

PI Controller Output
100%
Heating
0%
Heizbetrieb/Heating Mode
Typische PI-Reglereinstellungen:
Warmwasserheizung: Xp=5K / Tn=150min
Fußbodenheizung: Xp=5K / Tn=240min
Elektroheizung: Xp=4K / Tn=90min
Gebläseheizung: Xp=4K / Tn=90min
Parametrierung
Der SRC-DO8 verfügt über ein Konfigurationsmenü, über welches
sämtliche Parameter eingestellt werden können. Dieses Menü ist in 3
Ebenen aufgeteilt, wobei jeder einzelnen Ebene exakt 2 Tasten zur
Bedienung zugeteilt sind.
Hinweis:
In Menüpunkten, in denen
1 Wert
ist (z.B. Basissollwert), besitzt die linke Taste
die Funktion „links/-" und die rechte Taste die
Funktion „rechts/+".
In Menüpunkten, in denen
2 Werte
sind (z.B. Uhrzeit mit Stunden und Minuten),
besitzt die linke Taste die Funktion „Wert A +"
und die rechte Taste die Funktion „Wert B +".
In Menüpunkten, in denen
mehr als 2 Werte
zu ändern sind, besitzt die linke Taste die
Funktion „Selektierten Wert +" und die rechte
Taste die Funktion „Wert selektieren".
Parametrierung der Ausgänge
Wählen Sie mit den Tasten F1 und F2 den Ausgang aus, den Sie
parametrieren wollen. Mit den Tasten F3 und F4 kann anschließend der
gewünschte Parameter ausgewählt und mit den Tasten F5 und F6 geändert
werden.
Modus
Einstellung der gewünschten Betriebsart.
Auswahlmöglichkeiten: Heizen, Kühlen
Werkseinstellung: Heizen
Hinweis:
Dieser Menüpunkt ist nur verfügbar,
wenn der SRC-DO8 mit der Funktion „Heizen
oder kühlen" betrieben wird (siehe „Allgemeine
Einstellungen").
Basissollwert
Einstellung des gewünschten Basissollwertes.
Einstellbarer Bereich: 10,0°C ... 35,0°C
Auflösung: 0,1K
Werkseinstellung: 21,0°C
Thermokon Sensortechnik GmbH - Aarstrasse 6 - 35756 Mittenaar - Tel.: 02772/65010 - Fax: 02772/6501400 - www.thermokon.de - email@thermokon.de
Set point
(basic set point + local set point)
Temperature
PWM of Relay contact
closed
80%
60%
open
e.g. PI Controller Output = 80%
F1
zu ändern
zu ändern
F3
F5
Ausgang 1
Modus
Heizen
Ausgang 1
Basissollwert
21,0°C
produktblatt_src_do8_heizen_kühlen_24v
Page 5
PI Controller Output
100%
0%
Kühlbetrieb/Cooling Mode
40%
20%
e.g. 15Min.
Typical PI-Controller Settings:
Warm water heating: Xp=5k / Tn=150 min
Underfloor heating: Xp=5K / Tn=240 min
Electric heating: Xp=4K / Tn=90 min
Fan heater: Xp=4K / Tn=90 min
Parameterization
The SRC-DO8 has a configuration menu via which any properties can be
set. The menu is partitioned into 3 levels, whereas for operation each level is
exactly assigned to 2 keys.
Menüebene 1
Menu level 1
Menüebene 2
Menu level 2
Menüebene 3
Menu level 3
Parameterization of Outputs
The output that shall be parameterized can be selected by the function
keys F1 and F2.
By means of the keys F3 and F4 the requested property can be chosen
afterwards. With F5 and F6 the values can be changed.
Mode
Selection of requested mode.
Possible selections: Heating, cooling
Factory setting: Heating
Notice:
This menu point is only available if the
SRC-DO8 is operated with the function
"heating or cooling" (see "General Settings").
Basic Set Point
Setting of requested basic set point
Adjustable range: 10,0°C..35,0°C
Resolution: 0,1k
Factory setting: 21,0 °C
2010
Set point
(basic set point + local set point)
Cooling
Time
Notice:
F2
For menu items in which
changed (e.g. basic set point), the left
button has the function "left/-" and the right
button "right/+".
For menu items in which
F4
changed (e.g. time including hours and
minutes), the left button has the function
"Value A +" and the right button "Value B +".
For menu items in which
values
shall be changed, the left button has
F6
the function "Selected value +" and the right
button "Select value".
Output 1
Mode
Heating
Output 1
Basic set point
21,0°C
Temperature
1 value
shall be
2 values
shall be
more than 2
