X-Plus

Das X-Plus 8 Modul wurde entwickelt um die Erweiterung von bis
zu 8 Zusatzfunktionen (keine Steuerfunktionen) wie zum Bespiel
Bombenabwurf, Beleuchtung, Winden, Einziehfahrwerke und vieles
mehr entwickelt. Das X-Plus 8 Modul ist kompatibel mit Spektrum
X-Plus Sendern und Empfängern. Mit dem X-Plus Modul können
Sie die angeschlossenen Servos über einen AUX Akku Anschluß
mit separaten Akkus und Schaltern unabhängig vom Empfänger
versorgen. Das X-Plus Modul kann auch über den Empfänger
mittels der Batt/JMPR Ports versorgt werden.
features
• 8 Kanal Erweiterung
• Duale Akku Ports
• Jumperoption für Empfängerstromversorgung
• Erlaubt die Feineinstellung / Kontrolle von 8 Servos in unkritischen
Funktionen (Bombenabwurf, Beleuchtung, Winden, Fahrwerk etc.)
anwendungen
Scale Modellbauer mit komplexen Luftfahrzeugen, Schiffen
oder anderen Anwendungen im Funktionsmodellbau werden die
einfache Programmierung des X-Plus 8 Modul mit der X-Plus
kompatiblen AirWare Software sehr begrüßen. Der Modellbauer
kann eine 2-fach, 3-fach oder Potentiometereinstellung über den

Einbau

In Verbrenner angetriebenen Luftfahrzeugen wickeln Sie das
X-Plus Modul in Schaumstoff ein und befestigen Sie es mit Gum-
mibändern oder Klettband. In Elektro- angetriebenen Flugzeugen
oder Hubschraubern verwenden Sie zur Befestigung geschäumtes
doppelseitiges Klebeband.
Wenn Sie ein X-Plus Modul verwenden ist es empfohlen, dass Sie
es so nah wie möglich am Empfänger platzieren. Verwenden Sie
das Jumperkabel zur Stromversorgung des Modul verringert eine
nahe Montage mögliche Leistungsverluste.
Servoverlängerungen können mit jedem Servo verwendet werden,
wir empfehlen ein 22 Gauge Kabel mit Goldkontaktsteckern.
Wird das Modul vom Empfänger über den SRXL Port mit Strom
versorgt muß ein Power Jumper Stecker in einen der BATT/JMPR
gesteckt werden. Entnehmen Sie immer den Jumper wenn wenn
Sie einen separaten Akku verwenden. Wird die die optionale sepa-
rate Stromversorgung verwendet, kann das X-Plus Modul weg vom
Empfänger nah an den angeschlossenen Servos montiert werden.
anforderung an die stromversorgung
Nicht ausreichende Stromversorgungen sind eine der Hauptur-
sachen von Zwischenfällen während des Fluges. Einige der
beeinflussenden Hauptkomponenten sind:
• Empfängerakkupack (Anzahl Zellen, Kapazität, Zelltyp, Lad-
ezustand)
• BEC Leistung an den Empfänger
• Schalterkabel, Akkukontakte, Servokabel, Spannungsregler etc.
Das X-Plus Modul hat eine Mindestbetriebsspannung von 3,5 Volt.
Es ist dringend empfohlen die Empfängerstromversorgung nach
den folgenden Richtlinien zu testen.
achtung: Verwenden Sie ausschließlich für das X-Plus
System die Jumper des X Plus Systems. Verwenden Sie
keine Bindestecker als Jumper.
SPEKTRUM DX20 • TRANSMITTER INSTRUCTION MANUAL
Sender vornehmen. Nach Auswahl des Schalters oder Anschlus-
ses erlaubt die AirWare Software eine individuelle Servoeinstellung
jedes X-Pluskanals Weg (Travel Adjust), Sub Trim, Reverse oder
Geschwindigkeit.

spezifikationen

Typ: X-Plus Modul
Kanale: 8
Abmessungen: 23 x 41 x20
Gewicht: 11,9g
Betriebsspannung: 3,5 bis 9,6 Volt
Auflösung: 512
Kompatibilität: Alle X- Sender und Empfänger
X+1
X+2
X+3
X+4
X+5
X+6
Empfohlene richtlinien zum test der Empfängerstromver-
sorgung
Sollten Sie eine fragwürdige Stromversorgung verwenden (mit
kleinem oder altem Akku, einem Regler der evtl. zu wenig Leistung
hat) führen Sie bitte den Test mit einem Voltmeter durch. Das Han-
gar 9 Voltmeter (HAN172) oder Spektrum Flight Log (SPM9540)
sind dafür sehr gut geeignet.
Schließen Sie das Voltmeter bei eingeschalteten System an einem
freien Servoausgang an und bewegen Sie die Servos. Geben Sie
per Hand etwas Haltekraft auf die Servos und beobachten dabei
die Voltangabe. Die Spannung (Volt) sollte auch bei stärkerer Last
nicht unter 4.8 Volt fallen.
cautIon: When charging Ni-MH batteries, make sure the
battery fully charges. Ni-MH batteries charged with peak
detection fast chargers have a tendency to false peak (i.e. not fully
charge), which could lead to a crash.

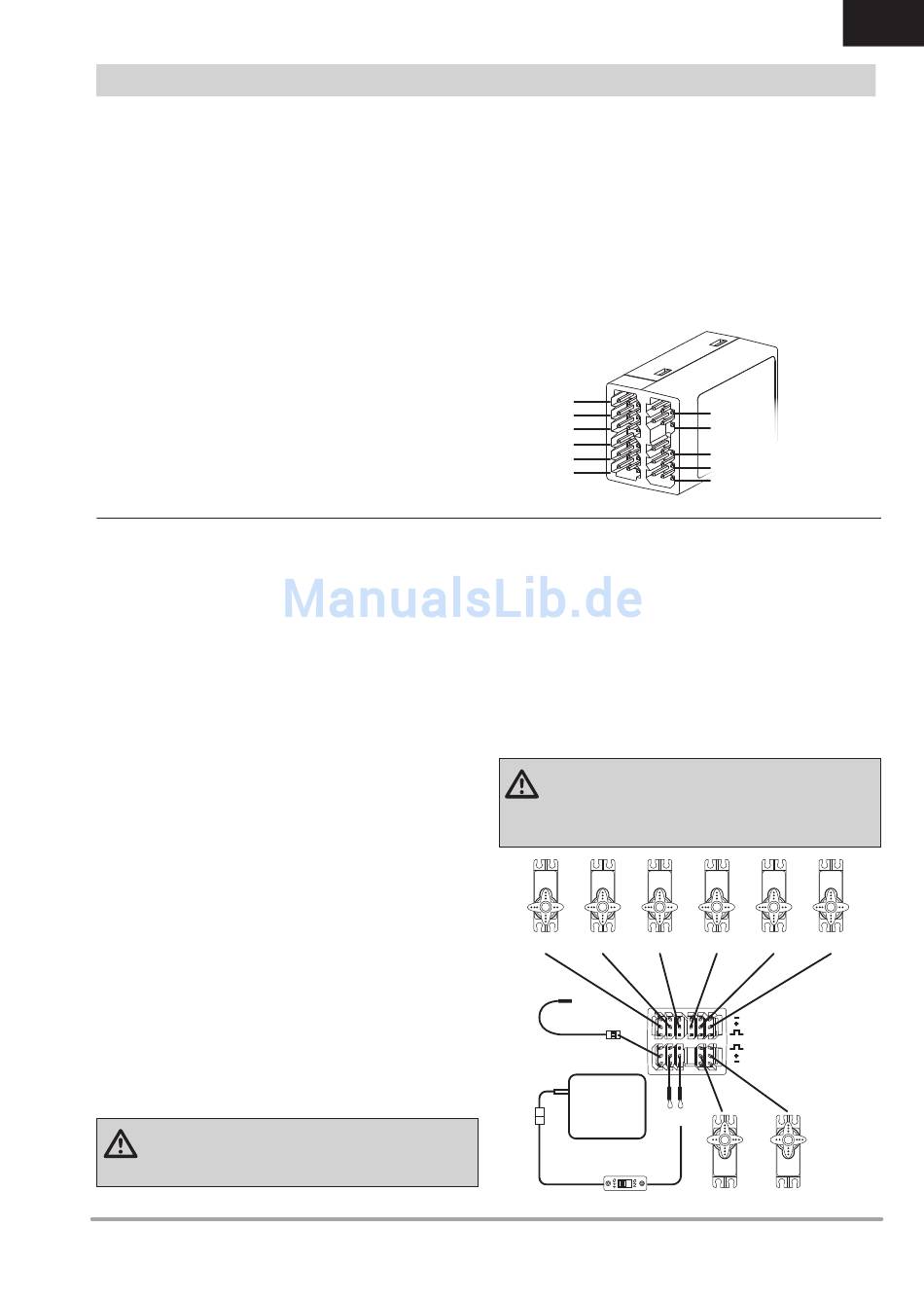

X+6 Servo
X+5 Servo X+4 Servo X+3 Servo X+2 Servo X+1 Servo
zum SRXL Port
Separate AUX
Stromversorgung
Jumper
(optional)
EIN/AUS Schalter Kabel (optional)
DE
X+7
X+8
BATT/JMPR
BATT/JMPR
SRXL
X+8 Servo
X+9 Servo
71
