MLI Ultra 12/3000, 12/6000, 24/6000 – Bedienungs- und Installationsanleitung
Einstellungen Ladegerät
Eine einzelne Batterie kann mit jedem Mastervolt-Batterieladegerät aufgeladen werden. Stellen Sie
den Batterietyp auf MLI oder stellen Sie die Ladekennlinie 3-Step+ (auch als IUoUo bekannt)
folgendermaßen ein:
Modell
Einstellung Bulk/Absorptionsspannung
12 V
14,25 V
24 V
28,5 V

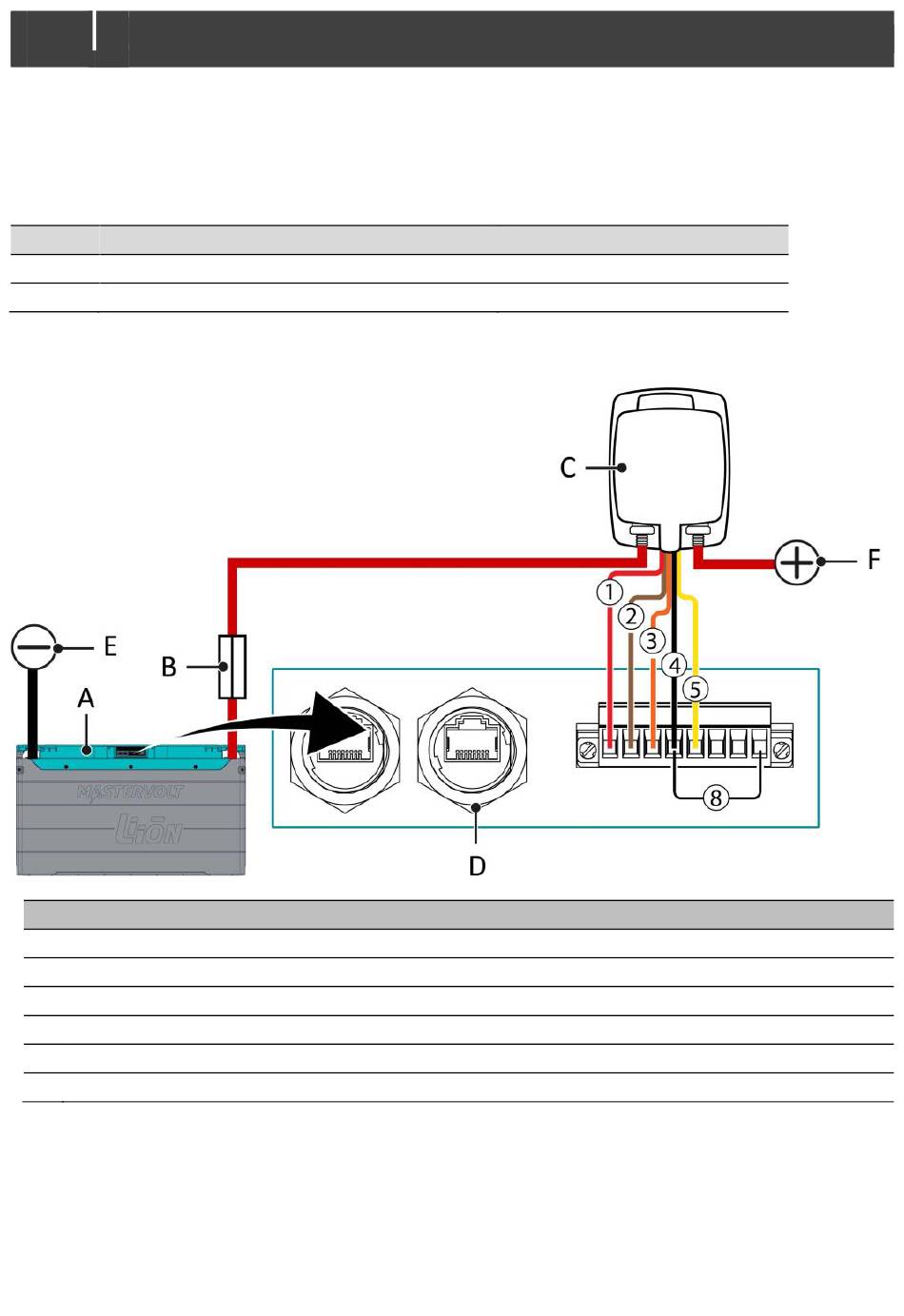

Installationsschema eines einzelnen Geräts
A
MLI Ultra
B
Batteriesicherung Pluskabel
C
Sicherheitsrelais
D
MasterBus-/CZone-Anschluss (siehe Abschnitte Netzwerkverkabelung auf Seite 16 und 25)
E
Negative Sammelschiene
F
Positive Sammelschiene
Hinweis: Aus Sicherheitsgründen ist der Überbrückungsdraht absichtlich werkseitig an Pin 4 und
5 befestigt, um einen Alarm zu erzeugen und als Erinnerung, dass das Relais installiert
werden muss. Alarm aufheben: Relais verdrahten und Überbrückungsdraht zu Pin 4 und
8 versetzen.
Einstellung Float-Spannung
13,5 V
27,0 V
Systemteile
