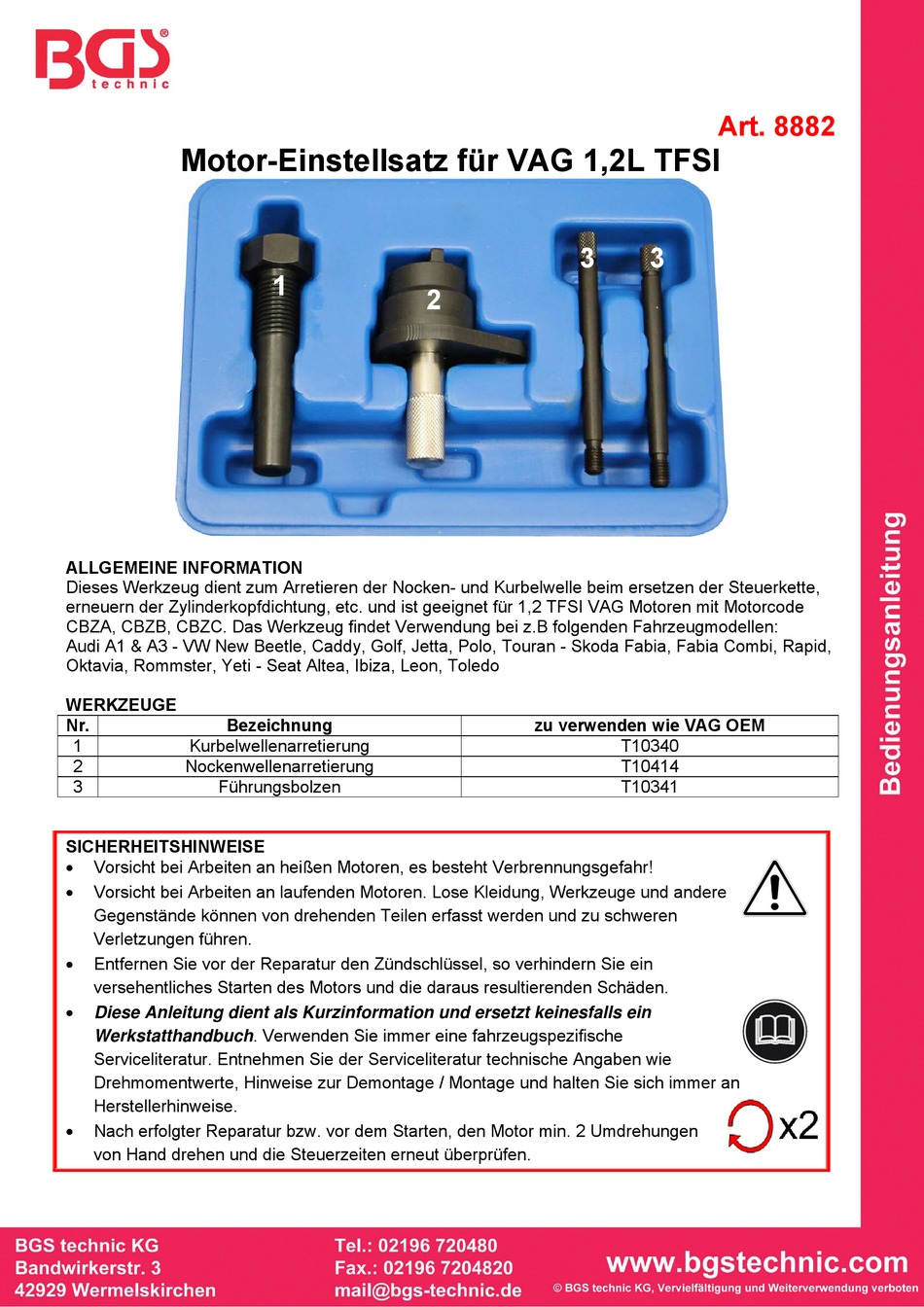

BGS technic 8882 Bedienungsanleitung

Motor-Einstellsatz für VAG 1,2L TFSI
ALLGEMEINE INFORMATION
Dieses Werkzeug dient zum Arretieren der Nocken- und Kurbelwelle beim ersetzen der Steuerkette,
erneuern der Zylinderkopfdichtung, etc. und ist geeignet für 1,2 TFSI VAG Motoren mit Motorcode
CBZA, CBZB, CBZC. Das Werkzeug findet Verwendung bei z.B folgenden Fahrzeugmodellen:
Audi A1 & A3 - VW New Beetle, Caddy, Golf, Jetta, Polo, Touran - Skoda Fabia, Fabia Combi, Rapid,
Oktavia, Rommster, Yeti - Seat Altea, Ibiza, Leon, Toledo
WERKZEUGE
Nr. Bezeichnung
1 Kurbelwellenarretierung
2 Nockenwellenarretierung
3 Führungsbolzen
SICHERHEITSHINWEISE

Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!

Vorsicht bei Arbeiten an laufenden Motoren. Lose Kleidung, Werkzeuge und andere
Gegenstände können von drehenden Teilen erfasst werden und zu schweren
Verletzungen führen.

Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein
versehentliches Starten des Motors und die daraus resultierenden Schäden.

Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein
Werkstatthandbuch. Verwenden Sie immer eine fahrzeugspezifische
Serviceliteratur. Entnehmen Sie der Serviceliteratur technische Angaben wie
Drehmomentwerte, Hinweise zur Demontage / Montage und halten Sie sich immer an
Herstellerhinweise.

Nach erfolgter Reparatur bzw. vor dem Starten, den Motor min. 2 Umdrehungen
von Hand drehen und die Steuerzeiten erneut überprüfen.
1
2
3 3
zu verwenden wie VAG OEM
T10340
T10414
T10341
Art. 8882
