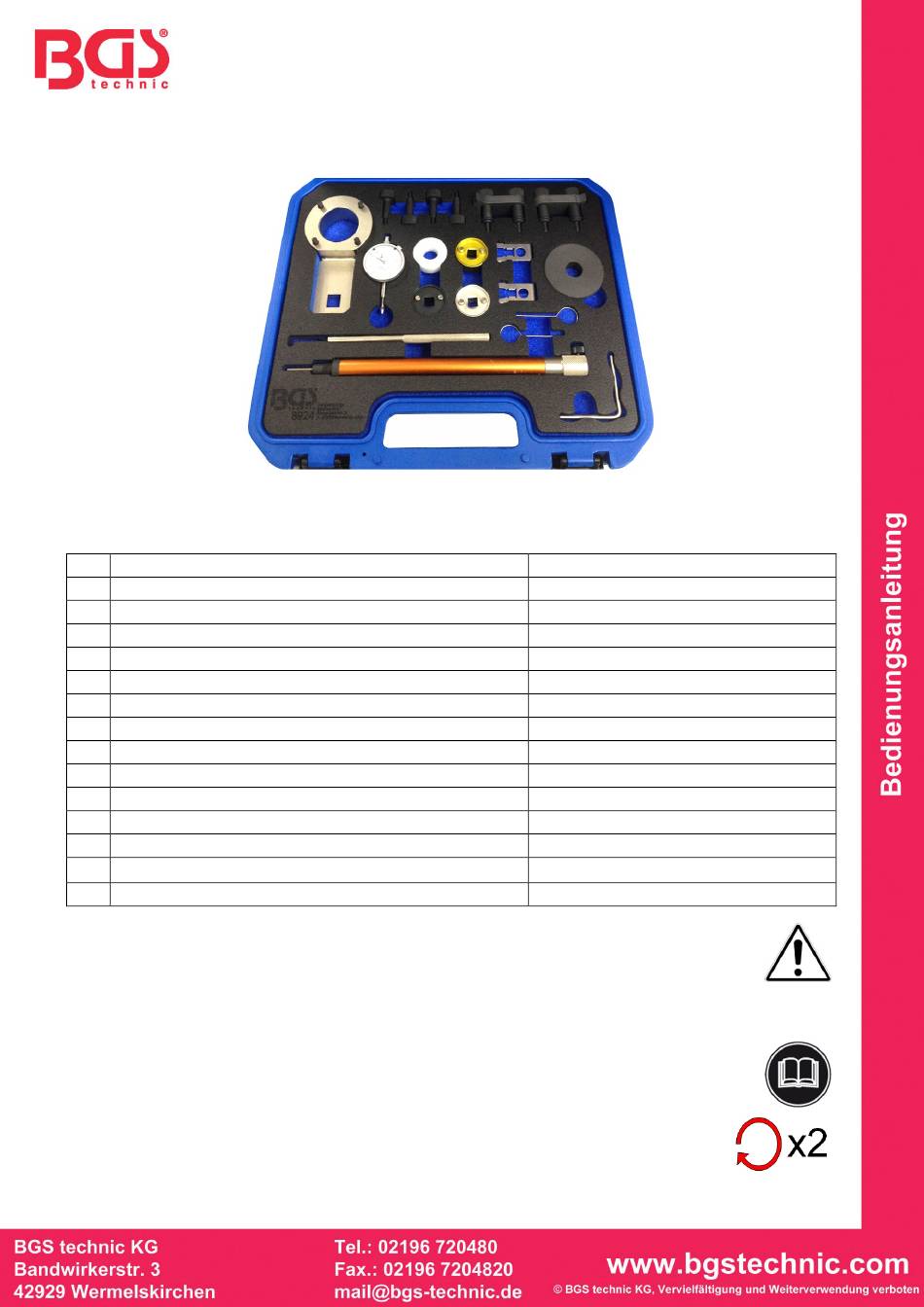

BGS technic 8924 Bedienungsanleitung

Motor-Einstellsatz für VAG 1.8 / 2.0L FSI / TFSI
ALLGEMEINE INFORMATION
Dieser Satz dient zum Einstellen und Überprüfen der Motorsteuerzeiten an 1.8L und 2.0L FSI / TFSI
Motoren mit Motorcode CDHB - CDNC - CFKA - CDNB (z.B. Audi A4 / A5 ab 2008 / A6 ab 2012).
WERKZEUGE
Nr.
Kurbelwellen-Gegenhaltewerkzeug (1x)
1
Kurbelwellen-Druckstück (1x)
2
Nockenwellen-Arretierbolzen (4x)
3
Kettenspanner-Arretierklammer (2x)
4
Kettenrad-Blockierwerkzeug (2x)
5
Spezialeinsatz für Nockenwellenventil (1x)
6
Spezialeinsatz für Nockenwellenventil (1x)
7
Spezialeinsatz für Nockenwellenventil (1x)
8
Kurbelwellen-Druckstück (1x)
9
Arretierstift für Keilrippenriemenspanner (1x)
10
Kettenspanner-Werkzeug (Ölpumpe) (1x)
11
Kettenspanner-Arretierstift (1x)
12
Messuhr-Halter
13
Messuhr, 1/100 mm
14
SICHERHEITSHINWEISE
Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!
•
Vorsicht bei Arbeiten an laufenden Motoren. Lose Kleidung, Werkzeuge und andere
•
Gegenstände können von drehenden Teilen erfasst werden und zu schweren
Verletzungen führen.
Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehentliches Starten
•
des Motors.
Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein
•
Werkstatthandbuch. Verwenden Sie immer eine fahrzeugspezifische Serviceliteratur.
Aus dieser entnehmen Sie bitte technische Angaben wie Drehmomentwerte, Hinweise
zur Demontage / Montage usw.
Nach erfolgter Reparatur bzw. vor dem Starten den Motor min. 2 Umdrehungen
•
von Hand drehen und die Steuerzeiten erneut überprüfen.
3
3
3
1
14
2
1
6
11
13
Bezeichnung
5
5
3
7 4
9
4
8
12
12
10
zu verwenden wie OEM
Art. 8924
T10355
T10368
T40196
T40267
T40271
T10352
T10352/1
T10352/2
T10354
T10060A
T40265
T40011
T10170
