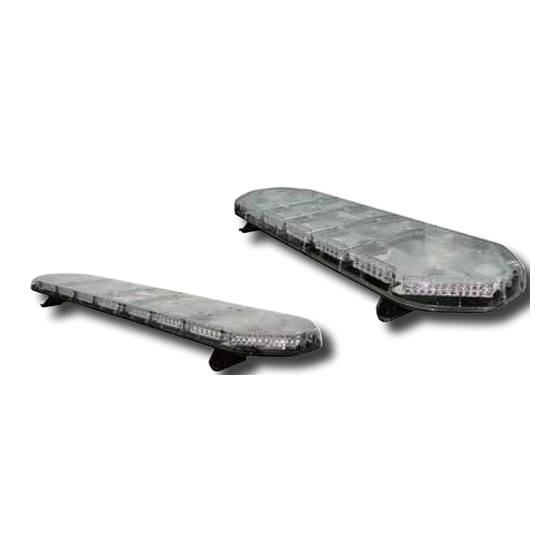

hc-cargo 171850 Einbauanleitung / Betriebsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
LED LIGHTBARS
LED LYGTEBRO
LED LEUCHTBALKEN
RAMPE LUMINEUSE À LED
BARRA LUMINOSA A LED
LAMPA OSTRZEGAWCZA PODŁUŻNA LED
LED LJUSRAMP
LED LICHTBALKEN
Mounting and Operation Instructions
Installationsvejledning
Einbauanleitung / Betriebsanleitung
Manuel d'installation
Manuale d'installazione
Instrukcja montażu
Monteringsanvisningar
Montage- en bedieningshandleiding
........................ 2
........................ 9
...................... 17
...................... 25
...................... 33
...................... 40
171850-171853
171909-171914
...................... 47
...................... 54
Vedpak 177_Version 2_061013
Inhaltsverzeichnis
Verwandte Anleitungen für hc-cargo 171850
Inhaltszusammenfassung für hc-cargo 171850
- Seite 17 171850-171853 171909-171914 LED LEUCHTBALKEN Einbauanleitung / Betriebsanleitung...
-
Seite 18: Vorbereitung Der Montage
171850 - 171853 171909 - 171914 VORBEREITUNG DER MONTAGE Um Beschädigungen am Leuchtbalken oder am Fahrzeug zu verhindern und um sicherzustellen, dass alles einwandfrei funktioniert, ist im Vorfeld festzulegen, wo der Leuchtbalken und die Steuerelemente montiert werden sollen und wie die Kabel geführt werden sollen: 1. -
Seite 19: Festmontage
171850 - 171853 171909 - 171914 FESTMONTAGE Zur Montage gehört: Zentrieren des Lichtbalkens auf dem Dach, waagerechtes Ausrichten, Anreißen und bohren der Montagelöcher. 1. Den Leuchtbalken an die gewünschte Stelle des Fahrzeugdachs setzen. Der Leuchtbalken wird normalerweise über der mittleren Türsäule (B-Säule) angebracht. - Seite 20 171850 - 171853 171909 - 171914 VERSTELLBARE FÜSSE 1. Den Leuchtbalken mit der Unterseite nach oben (s. Skizze) hinlegen. 2. Die Füße auf die Befestigungsschrauben setzen. 3. An jeder Schraube eine Unterlegscheibe und eine Mutter anbringen, aber noch nicht fest anziehen.
-
Seite 21: Verkabelung Und Funktionen
171850 - 171853 171909 - 171914 TD = Take Downs (the extra light parts you can add to the light bar) VERKABELUNG UND FUNKTIONEN Verschiedene Anwendungszwecke erfordern unterschiedliche Funktionen. Es wird dringend empfohlen, vor der Montage festzustellen, welche Funktionen benötigt werden und diese einzustellen (vgl. Abschnitt STEUERKABEL). -
Seite 22: Steuerkabel
171850 - 171853 171909 - 171914 STEUERKABEL 1. Steuerkabel zu einer Schalttafel (nicht mitgeliefert) am Armaturenbrett führen 2. Die erforderlichen Kabel mit der Schalttafel verbinden. ECE R65 WARNMODUS ECE R65 MODUS Den R65-Modus aktivieren, indem +VDC an BRAUNES Kabel ange- legt wird. -
Seite 23: Programmierung
171850 - 171853 171909 - 171914 PROGRAMMIERUNG Blinkmuster 0 jedes Modus kann benutzerspezifisch programmiert werden. Programmieren des Blinkmusters: FP# Leuchtenmuster 1. Den gewünschten Modus aktivieren, indem +VDC an BRAUNES (Modus 1), ROSA (Modus 2), oder Dauernd ROTES (Modus 3) Kabel angelegt wird. - Seite 24 171850 - 171853 171909 - 171914 BLINKENDE TD & SEITENLEUCHTEN Blinkende Takedowns und Seitenleuchten Modus aktivieren, indem +VDC an das ROT-SCHWARZE Kabel angelegt wird. Um eine andere Einstellung zu wählen, +VDC kurz an GELBES Kabel antippen: • TDs und Seiten blinken •...
- Seite 25 171850-171853 171909-171914 RAMPE LUMINEUSE À LED Manuel d’installation...
