Installation (Fortsetzung)
Befestigung der Halterungen am Projektor
Bringen Sie die Teile der Halterung am Projektor an (separat erhältlich).
*In den Abbildungen dieses Handbuchs wird als Beispiel PT-RZ470 verwendet.
Projektor-Montagehalterung
Pfeil
„FRONT" Aufschrift
Winkeleinstellhalterung
Pfeil
14 - DEUTSCH

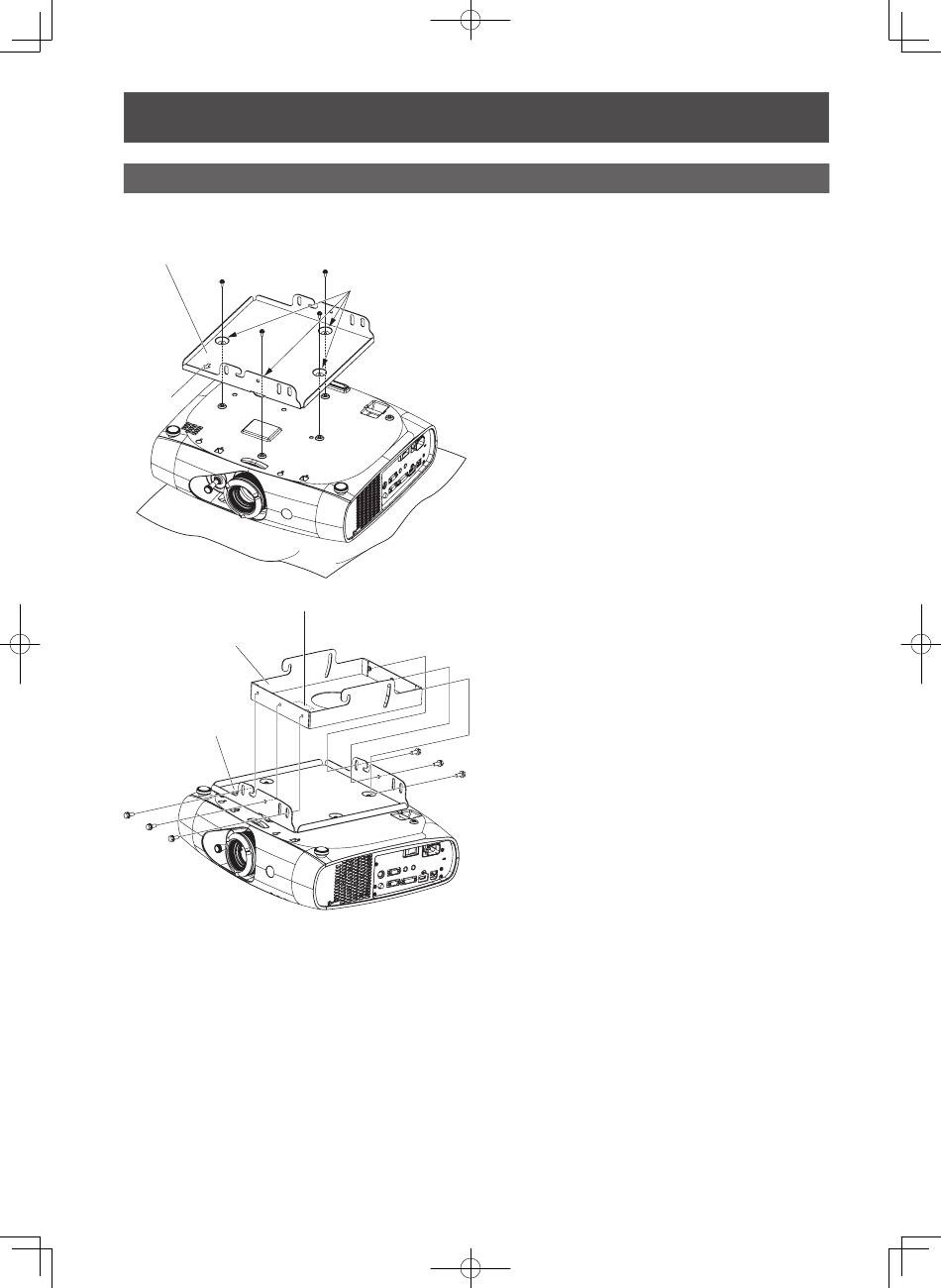

1) Legen Sie den Projektor mit der Unterseite nach
oben auf ein Stück weiches Material.
An vier Stellen
2) Bringen Sie die Projektor-Montagehalterung
befestigen
an der Unterseite des Projektors mit den vier
mitgelieferten Schrauben mit unverlierbarer
Scheibe (M4 × 10) an, wie links abgebildet.
3) Montieren Sie die Projektor-Montagehalterung
mit den sechs mitgelieferten Sechskantschrauben
mit unverlierbarer Scheibe (M6 × 16) an die
Winkeleinstellhalterung wie nebenstehend
abgebildet.
