Vielen Dank, dass Sie sich für ein Panasonic-Produkt entschieden haben.
■ Hinweis für den Kunden
Die „Installationsanleitung" sind für den Gebrauch durch das Installationspersonal vorgesehen. Lassen Sie die Installation von
zertifiziertem Personal ausführen.
Bitten Sie nach der Installation das Installationspersonal um Rückgabe dieser „Installationsanleitung" und bewahren Sie sie
zur späteren Verwendung auf.
Wenn der Projektor verschoben oder entfernt werden soll, geben Sie dieses Handbuch dem qualifizierten Personal zum
Ausführen der erforderlichen Schritte.
■ Hinweis für Installationspersonal
Um eine ordnungsgemäße und sichere Installation zu gewährleisten, sind die „Installationsanleitung" genau zu beachten.
Lesen Sie unbedingt den Abschnitt mit dem Titel „Sicherheitsrelevante Hinweise!" (auf Seite 3) durch, bevor Sie mit
der Installation beginnen.
Geben Sie diese „Installationsanleitung" nach der Installation wieder an den Kunden zurück.

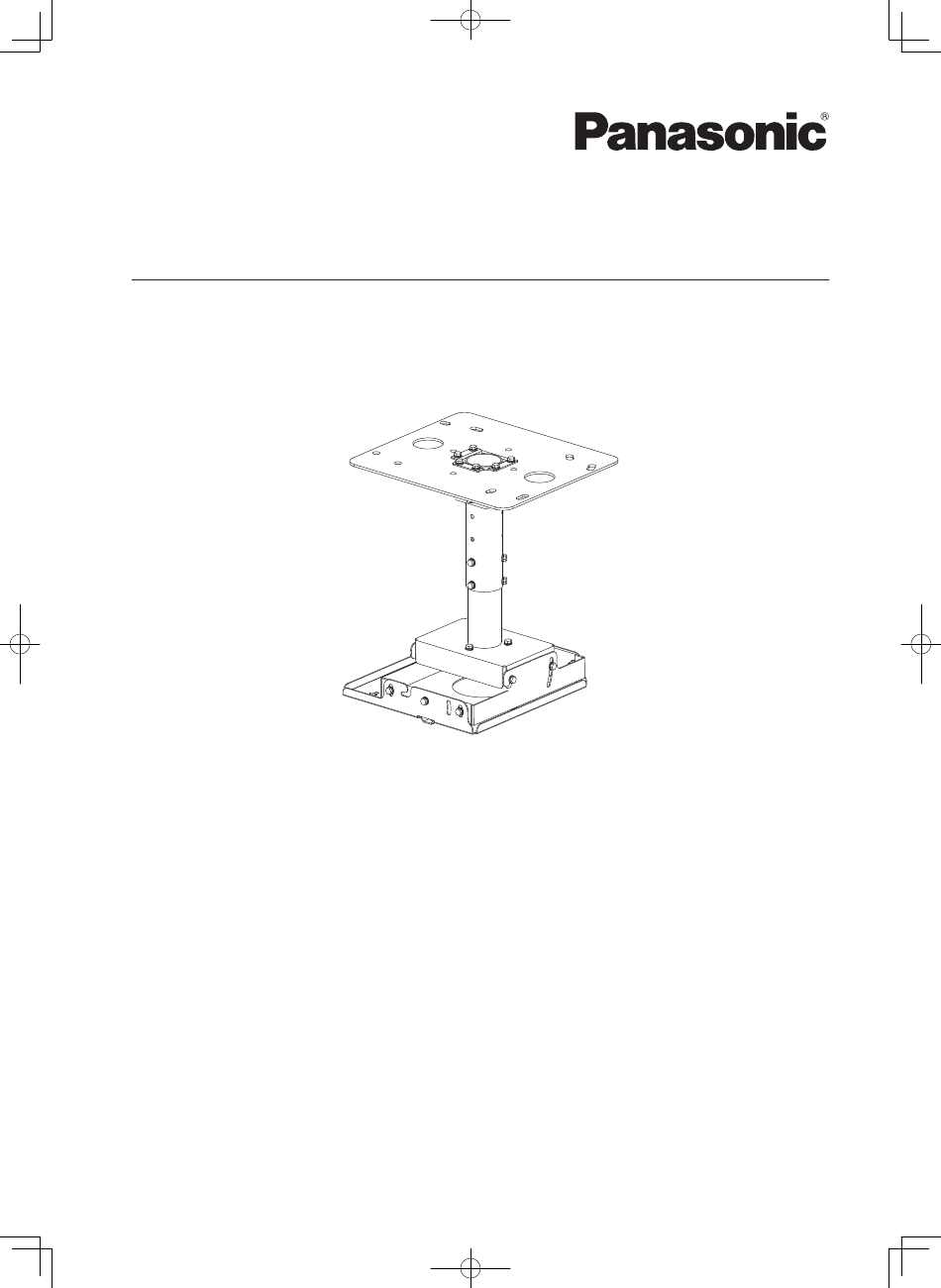

Installationsanleitung
Aufhängevorrichtung (für Hohe Decken)
Modell-Nr.
ET - PKR100H
TQZJ459-3
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic ET-PKR100H
Inhaltszusammenfassung für Panasonic ET-PKR100H
- Seite 1 Aufhängevorrichtung (für Hohe Decken) ET - PKR100H Modell-Nr. Vielen Dank, dass Sie sich für ein Panasonic-Produkt entschieden haben. ■ Hinweis für den Kunden Die „Installationsanleitung“ sind für den Gebrauch durch das Installationspersonal vorgesehen. Lassen Sie die Installation von zertifiziertem Personal ausführen.
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitsrelevante Hinweise!................ 3 Produktbeschreibung ..................4 Standard-Montageabmessungen ..............6 Installation ......................9 Aufstellung der Projektionsfläche ..................9 Schrauben-Anzugsdrehmomente ..................9 Vorbereitung der Befestigungsplatte .................. 9 Befestigung der Befestigungsplatte an der Decke ............11 Befestigung der Halterungen am Projektor ..............14 Aufhängen des Projektors .................... -
Seite 3: Sicherheitsrelevante Hinweise
Bei Kontakt mit Metallgegenständen, die in der Decke vorhanden sind, besteht die Gefahr von elektrischem Schlag. ■ Panasonic lehnt jegliche Haftung für Unfälle oder Schäden ab, die durch Installationsmethoden der Aufhängevorrichtung verursacht werden, die nicht in dieser Installationsanleitung beschrieben sind, oder die nicht die in dieser Anleitung angegebenen Teile verwenden. -
Seite 4: Produktbeschreibung
Produktbeschreibung Bei diesem Produkt handelt es sich um eine Aufhängevorrichtung für die Deckenmontage eines Projektors. ■ Teileliste Teilebezeichnung Form (Anzahl der Teile) Anwendungen Die Befestigungsplatte wird mit vier Deckenmontagebolzen an der Decke befestigt. Das Montageverfahren ist bei Befestigungsplatte Decken aus Beton und Holz jeweils verschieden. - Seite 5 Produktbeschreibung (Fortsetzung) Teilebezeichnung Form (Anzahl der Teile) Anwendungen Drahtseil für Auf- Verhindert, dass der Fallschutzkit für den hängevorrichtung Deckenmontageträger Flache Deckenmontageträger (2,0 mm (3/32") herunterfällt. Unterlegscheibe Drahtdurchmesser, (M8) × 1 800 mm (31-1/2") Länge) × 1 Drahtseil für Schraube mit Projektor- Verhindert, dass der Projektor Projektor...
-
Seite 6: Standard-Montageabmessungen
Standard-Montageabmessungen Das Verhältnis der Abmessungen zwischen Projektionsfläche und Projektor ist unten dargestellt. Ermitteln Sie die Abmessungen, nachdem Sie den möglichen Montagebereich festgelegt haben. Falls Ihr Projektor über ein Zoom-Objektiv verfügt, kann damit die projektierte Bildgröße und der Projektionsabstand eingestellt werden. Überprüfen Sie das projektierte Bild, während Sie Feinjustierungen vornehmen. - Seite 7 Standard-Montageabmessungen (Fortsetzung) ■ Projektierte Bildgröße und Projektionsdistanz Die Dimensionen in der unten angeführten Tabelle enthalten sind geringen Abweichungen unterworfen. z Abstände für die PT-RZ475-Serie Projektierte Bildgröße (Bildseitenverhältnis 16:9) Mittelpunkt der Linse - Mittelpunkt der Linse - Projektionsabstand (L) Bildschirmdiagonale Bildoberkante: H Rechte Bildkante: W Höhe (SH) Breite (SW)
- Seite 8 Standard-Montageabmessungen (Fortsetzung) z Abstände für die PT-RW430-Serie / PT-RW330-Serie Projektierte Bildgröße (Bildseitenverhältnis 16:10) Projektionsabstand (L) Mittelpunkt der Linse - Mittelpunkt der Linse - Bildschirmdiagonale Bildoberkante: H Rechte Bildkante: W Höhe (SH) Breite (SW) Minimum (LW) Maximum (LT) (SD) ca. -0,10 m – 0,52 m ca.
-
Seite 9: Installation
Installation Nachdem Sie Höhe, Breite und Struktur des Installationsortes unter Bezugnahme auf „Standard- Montageabmessungen“ auf den Seiten 6 bis 8 ermittelt haben, bestimmen Sie die geeigneten Positionen, um die Projektionsfläche aufzustellen und den Projektor zu installieren. Aufstellung der Projektionsfläche Stellen Sie die Projektionsfläche gemäß der angegebenen Methode an einer Position auf, bei der der Projektionsabstand, der Winkel und die Art der verwendeten Projektionsfläche berücksichtigt werden. - Seite 10 Installation (Fortsetzung) ■ Anbringen der Stangenhalterung 2 und der Stangenbasis an der Einstellstange 2 1) Befestigen Sie die Stangenhalterung 2 provisorisch Einstellstange 2 an der Einstellstange 2, verwenden Sie hierzu die beiliegenden drei Sechskantschrauben mit unverlierbaren Unterlegscheiben (M6 × 16) und ziehen Sie sie sicher fest.
-
Seite 11: Befestigung Der Befestigungsplatte An Der Decke
Installation (Fortsetzung) Befestigung der Befestigungsplatte an der Decke Nachdem Sie Höhe, Breite und Struktur des Installationsortes unter Bezugnahme auf „Standard- Montageabmessungen“ auf den Seiten 6 bis 8 ermittelt haben, bestimmen Sie die geeigneten Positionen, um die Projektionsfläche aufzustellen und den Projektor zu installieren. ■... - Seite 12 Installation (Fortsetzung) ■ Befestigung der Befestigungsplatte Es gibt zwei verschiedene Montageverfahren, je nachdem, ob die Montage an einer Betondecke oder einer Holzdecke erfolgt. Wenden Sie das für die jeweilige Decke geeignete Montageverfahren an. Attention z Verwenden Sie unbedingt Deckenmontagebolzen, Sechskantmuttern, flache Unterlegscheiben, Federringe, Einschraubmuttern oder Dübelschrauben für M10.
- Seite 13 Installation (Fortsetzung) Montage an einer Betondecke 1) Treiben Sie die Einschraubmuttern oder Dübelschrauben in die Betondecke ein und befestigen Sie die vier Deckenmontagebolzen. Einschraubmutter oder (Bezüglich der Befestigungspositionen siehe Seite Dübelschrauben 11.) z Halten Sie sich bei der Installation der Betondecke Einschraubmuttern oder Dübelschrauben strikt an die Installationsanleitung des Herstellers der...
-
Seite 14: Befestigung Der Halterungen Am Projektor
Installation (Fortsetzung) Befestigung der Halterungen am Projektor Bringen Sie die Teile der Halterung am Projektor an (separat erhältlich). *In den Abbildungen dieses Handbuchs wird als Beispiel PT-RZ470 verwendet. Projektor-Montagehalterung 1) Legen Sie den Projektor mit der Unterseite nach oben auf ein Stück weiches Material. An vier Stellen 2) Bringen Sie die Projektor-Montagehalterung befestigen... -
Seite 15: Aufhängen Des Projektors
Installation (Fortsetzung) Aufhängen des Projektors Hängen Sie den Projektor an der Befestigungsplatte auf, die an der Decke montiert wurde. 1) Schrauben Sie die zwei mitgelieferten Sechskantschrauben mit unverlierbaren Unterlegscheiben (M6 × 16) bis zur Hälfte in zwei gegenüberliegende Schraubenlöcher in der Gewinde Stangenbasis ein, auf der Vorderseite, die am nächsten zur Projektionsfläche liegt. -
Seite 16: Anbringen Des Projektor-Fallschutzkits
Installation (Fortsetzung) Anbringen des Projektor-Fallschutzkits Bringen Sie das Fallschutz-Drahtseil für den Projektor an. 1) Legen Sie das Drahtseil für den Projektor um Durch eine Schlaufe führen. die Einstellstange. z Das Drahtseil sollte möglichst wenig durchhängen. 2) Befestigen Sie die Halterung am vorderen Ende des Drahtseils für den Projektor an „a“... - Seite 17 Installation (Fortsetzung) <Installationsverfahren> Max. 1 m (3'3") Max. 1 m (3'3") In diesem Verfahren wird beispielhaft die Montage an einer Betondecke gezeigt. 1) Montieren Sie die Einschraubmuttern oder die Dübelschraube (M8) in der Betondecke (an einem Punkt in dem in der Abbildung links dargestellten Einschraubmuttern Bereich).
-
Seite 18: Einstellung Des Installationswinkels
Einstellung des Installationswinkels Die Aufhängevorrichtung für die Deckenmontage verfügt über Funktionen zum Einstellen der horizontalen Drehung und der horizontalen und vertikalen Neigung. z Nachdem Sie sich vergewissert haben, dass sich das Projektorobjektiv in der Standardposition befindet, sollten Anpassungen vorgenommen werden, damit der Mittelpunkt des Projektorobjektivs senkrecht zur Projektionsfläche liegt. -
Seite 19: Technische Daten
Einstellung des Installationswinkels (Fortsetzung) ■ Falls das Bild nach links oder rechts geneigt ist z Stellen Sie eine Position ein, bei der das Bild nicht geneigt ist, indem Sie die Sechskantschrauben mit unverlierbarer Scheibe, mit denen Projektor- Einstellbereich Montagehalterung und Winkeleinstellhalterung ±... - Seite 20 SS1112KM3047 -KI Printed in Japan...
