Monkey Bone 160mm/180mm (Art. 8553/Art. 8554)
NL:
Bedankt dat U voor de Monkey Bone Postmount
adapter heeft gekozen. De Monkey Bone is een adapter om
het draaimoment voor de Rohloff Speedhub 500/14 direct
op de frame afteleiden. Om de Monkey Bone te kunnen
gebruiken heeft U een Speedhub 500/14 voorzien met een
OEM2 asplaat, een frame met internationale standaard (IS)
voor de schijfrem montage alsook een Postmount schijfrem
zadel (PM) nodig. De Monkey Bone is niet compatibel met
een IS rem zadel of met frames met geintriegeerde / directe
Postmount montage.
Benodigd werktuig:
5mm binnenseskantsluitel
•
draaimomentsluitel
•
TX20 sluitel
•
Benodigde onderdelen:
frame met IS schijfrem bevestiging
•
schijfrem zadel voor Postmount bevestiging
•
Rohloff Speedhub 500/14 met OEM2 asplaat
•
Monkey Bone voor 160mm / 180mm remschijf
•
2 x M6 x 16mm schroeven (liggen bij de remset
•
levering bij)
2 x M6 x 18mm schroeven (liggen bij de remset
•
levering bij)
Identifying Features
Postmount opname
rem zadel
IS bevestiging
frame
merkpunkt
remschif
~26mm = 160mm
~34mm = 180mm
uitsparing OEM2 asplaat
Montage:
1.
Controleerd U de Monkey Bone versie van de erbij
passende remschijf (160mm / 180mm). 230mm remschijfen
zijn tezamen met de 180mm Monkey Bone en de passende
vulringen geschickt.
2.
De passende Monkey Bone wordt met de twee M6x18mm-
20mm schroeven an de fietsframe
(draaimoment 6Nm).
3.
De Postmount remzadel met twee M6x16 mm schroeven
op de Monkey Bone monteren. Niet vastdraaien om de
rem later te kunnen instellen .
4.
Het wiel zo in de fietsframe inpassen dat de OEM2 asplaat
helemaal in de uitsparing van de Monkey Bone grijpt en de
remschijf correct en sloopvrij tussen de beiden remblokken
terecht kommt.
5.
Controleerd U de kabelgeleiding, misschien moet de positie
van de asplaat veranderd worden (TX20 sluitel) om een
optimale geleiding met zo min mogelijk bochten te
bereiken -vgl. Rohloff 500 / 14 handleiding (draaimoment
asplaaschroeven 3Nm).
6.
Het wiel controleren of de uitvaleinden goedzitten. Let op
het juiste draaimoment van de asbevestiging (TS as max.
30NM / CC as ma. 7Nm).
7.
Voor een correcte instelling / montage van de remzadel
aub. de gegevens van de remfabricant opvolgen. Schroeven
met 6Nm monteren.
Let op:
Het is niet toegestaan de Monkey Bone an frames te monteren, waar
zich de montagepunt van de remopname (IS 2000) v o o r de
parallele / loodrechte linie door de as bevindt.
In de lagere versnellingen van de Speedhub 500/14 werken zeer
hooge draaimomenten ( tot 98% van de over het trapstel ingeleide
kracht), die misschien ertoe kunnen leiden, dat de as uit het
uitvaleinde eruit gedraaid kan worden.
De OEM2 montage is alleen voor fietsframes toegelaten voor wie
een vrijgave zijdens de fabricant bestaat.
Zonder deze vrijgave gaat de montage op eigen risico.
service@rohloff.de
www.rohloff.de
Tel. +49 (0)561 -510 80 0 de/en/nl/fr 20160208

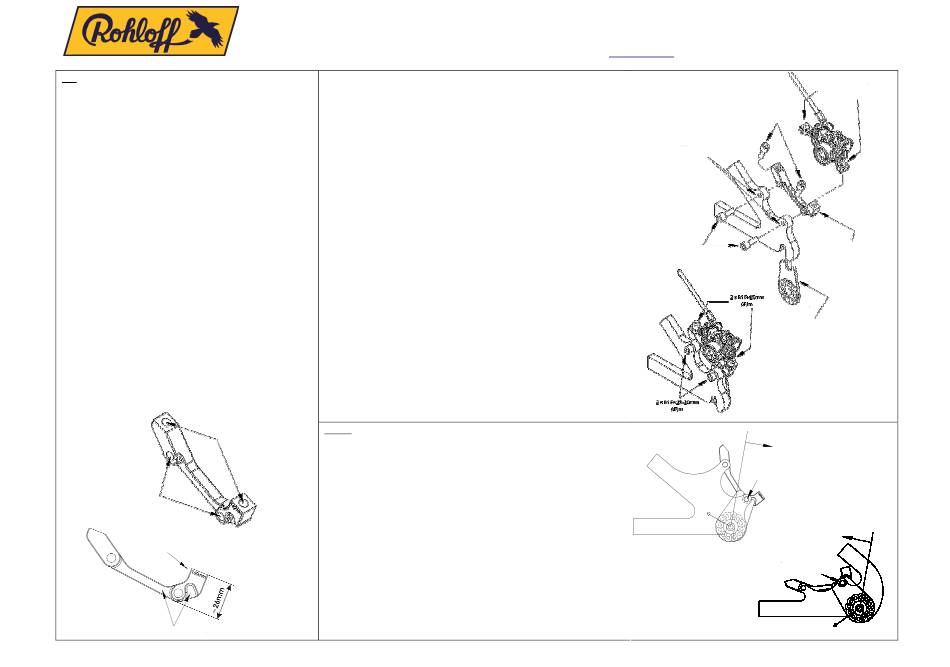

Montage Afbeelding:
bevestiging frame
(internationale standard)
vastgeschroefd
schroeven
M6x20mm
Toelaatbaare montage
draaimoment in de 1. tot 10.
versnelling
Niet toellaatbaare montage
bevestiging PM
rem zadel
schroeven
M6 x 18mm
Monkey Bone
Rohloff OEM2
asplaat
linie parallel naar de gleuf
in het uitvaleinde
OK
steunpunt OEM2 asplaat
achter de paralleele linie
linie parallel naar
de gleuf in het
uitvaleinde
montage zo niet
aanbevolen
steunpunt OEM2 asplaat
Voor de paralleele linie
draaimoment in de 1. tot 10.
versnelling
