Bestimmungsgemäße Verwendung
SIPROTEC 4 ist ein System von Schutzgeräten und Steuergeräten für den
Schutz, die Automatisierung und Überwachung von elektrischen
Energieversorgungsnetzen.
Gefährliche Spannungen führen zu Tod, Körperverletzung oder
erheblichem Sachschaden. Laserstrahlung führt zu
Augenverletzungen. Statische Entladungen zerstören das Gerät.
Sicherheitshinweise in den Handbüchern beachten!
Technische Daten einhalten!
Nur eine Elektrofachkraft darf die Betriebsmittel (Geräte und Bau-
gruppen) anschließen, erden, kennzeichnen, in Betrieb nehmen
und freischalten. Nur unterwiesene Personen dürfen Batterien
austauschen und Schaltkreise warten, an denen Batterien beteiligt
sind.
Handbücher beachten. Das System ist ausschließlich zur
Verwendung gemäß den Handbüchern bestimmt. Die Handbücher
enthalten Installationshinweise, Anschlusshinweise,
Klemmenpläne, Anschlusspläne und Technische Daten.
Handbücher:
https://support.industry.siemens.com/cs/start?lc=de-WW
Test protocol: https://www.ea-testreports.siemens.com
Lagerung und Einsatzbedingungen
► Verpackung auf Transportschäden prüfen. Verpackung für Lagerung
und Transport aufbewahren und verwenden.
► Lagerung: -25 °C bis +55 °C für max. 16 h -40 °C bis +85 °C. Saubere
Umgebung. Trockener Raum, sodass kein Kondenswasser oder Eis
entsteht.
• Betriebstemperatur -5 °C bis +55 °C, für max. 96 h -25 °C bis +70 °C, für
max. 16 h -25 °C bis +85 °C (Handbücher beachten)
• Einsatzhöhe max. 2000 m über Meeresspiegel
• Minimaler zulässiger Luftdruck: 80 kPa
• Schutzart: Frontbereich: IP51, Anschlussbereich (Rückseite): IP40;
Klemmen: IP2x
• Verschmutzungsgrad 2 gemäß IEC 60255-27
• Schutzklasse 1
VORSICHT! Nur zulässige Batterien verwenden
Falsche Batterien führen zu Brand-, Verätzungs- und Explosionsgefahr.
► NICHT Batterien wiederaufladen, zerlegen, über +100 °C erhitzen oder
verbrennen.
► Batterien von Kindern fernhalten.
► Batterien nur durch VARTA oder Panasonic Cat. Nr. CR 1/2 AA oder BR
1/2 AA ersetzen.
► Verbrauchte Batterien sofort entsorgen. Gesetzliche Bestimmungen
beachten.
Gerät entsorgen: Ihre gesetzlichen Pflichten
Das Symbol bedeutet:
► Batterien ausbauen.
► Das Elektrogerät an einer Sammelstelle abgeben. NICHT in den
unsortierten Siedlungsabfall geben.
Verkäufer müssen das Elektrogerät kostenlos zurücknehmen.
SIPROTEC 4 Compact Product Information
Anforderungen an alle Anschlussleitungen
Nur Kupferleiter verwenden, die für eine Temperatur von mindestens
+105 °C zugelassen sind.
Erdungsanschluss
Vor Anschluss von Verbindungen:
► Betriebsmittel am Erdungsanschluss erden.
• Leitungsquerschnitt: mind. 4 mm²
• Anzugsdrehmoment für M4 Erdungsschraube: 1,2 Nm bis 1,6 Nm.
Stromklemmen
Anschlussarten gemäß UL:
Leitungsquerschnitt bei Verwendung von massiven Leitern: 2x
•
14 bis 10 AWG. Abisolierlänge bei Einsatz ohne Ringkabelschuh:
L = 15 mm
Bei Verwendung von Litze mit UL-gelistetem Ringkabelschuh:
•
2x 12 bis 10 AWG.
Anschlussarten gemäß IEC:
Leitungsquerschnitt bei Verwendung von massiven Leitern: 2x
•
2,0 mm² bis 4,0 mm². Abisolierlänge bei Einsatz ohne Ringkabelschuh:
L = 15 mm.
Bei Verwendung von Litze mit UL-gelistetem Ringkabelschuh: 2,6 mm
•
bis 5,2 mm
2

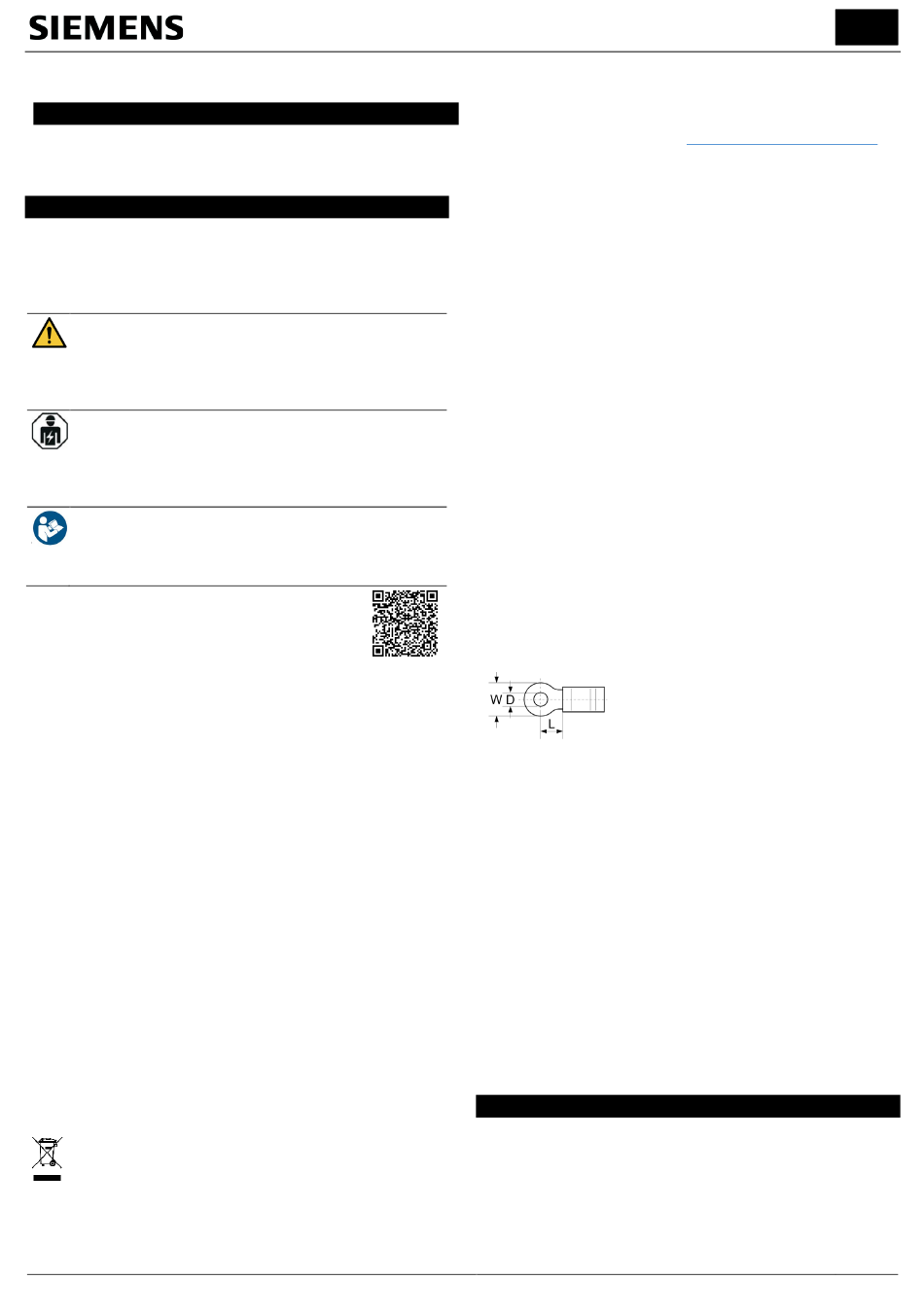

Maße für geeignete Ringkabelschuhe:
D (für Bolzen): 5,0 mm
W: 9,5 mm
L: 7,1 mm bis 7,7 mm
Zulässiges Anzugsdrehmoment an der Klemmschraube: 2,7 Nm. Maximal
zulässige Drehzahl des Werkzeugs: 640 RPM.
Spannungsklemmen, binäre Ein- und Ausgänge
Anschlussarten gemäß UL:
Leitungsquerschnitt bei Verwendung von massiven Leitern oder Litze-
•
Leitern: 1x 20 bis 14 AWG. Abisolierlänge bei Einsatz ohne
Aderendhülse: L = 12 mm.
Anschlussarten gemäß IEC:
Leitungsquerschnitt bei Verwendung von massiven Leitern oder Litze-
•
Leitern: 0,5 mm² bis 2,5 mm². Abisolierlänge bei Einsatz ohne
Aderendhülse: L = 12 mm.
Zulässiges Anzugsdrehmoment an der Klemmschraube: 1,0 Nm.
Maximal zulässige Drehzahl des Werkzeugs: 640 RPM.
Überspannungskategorie, nur 7SD80 mit MODEM
Für 7SD80 mit MODEM-Baugruppe gilt Überspannungskategorie CAT II.
EN – Product Information
Use as Prescribed
SIPROTEC 4 is a system of protection devices and control devices for the
protection, automation, and monitoring of electrical power-supply
systems.
