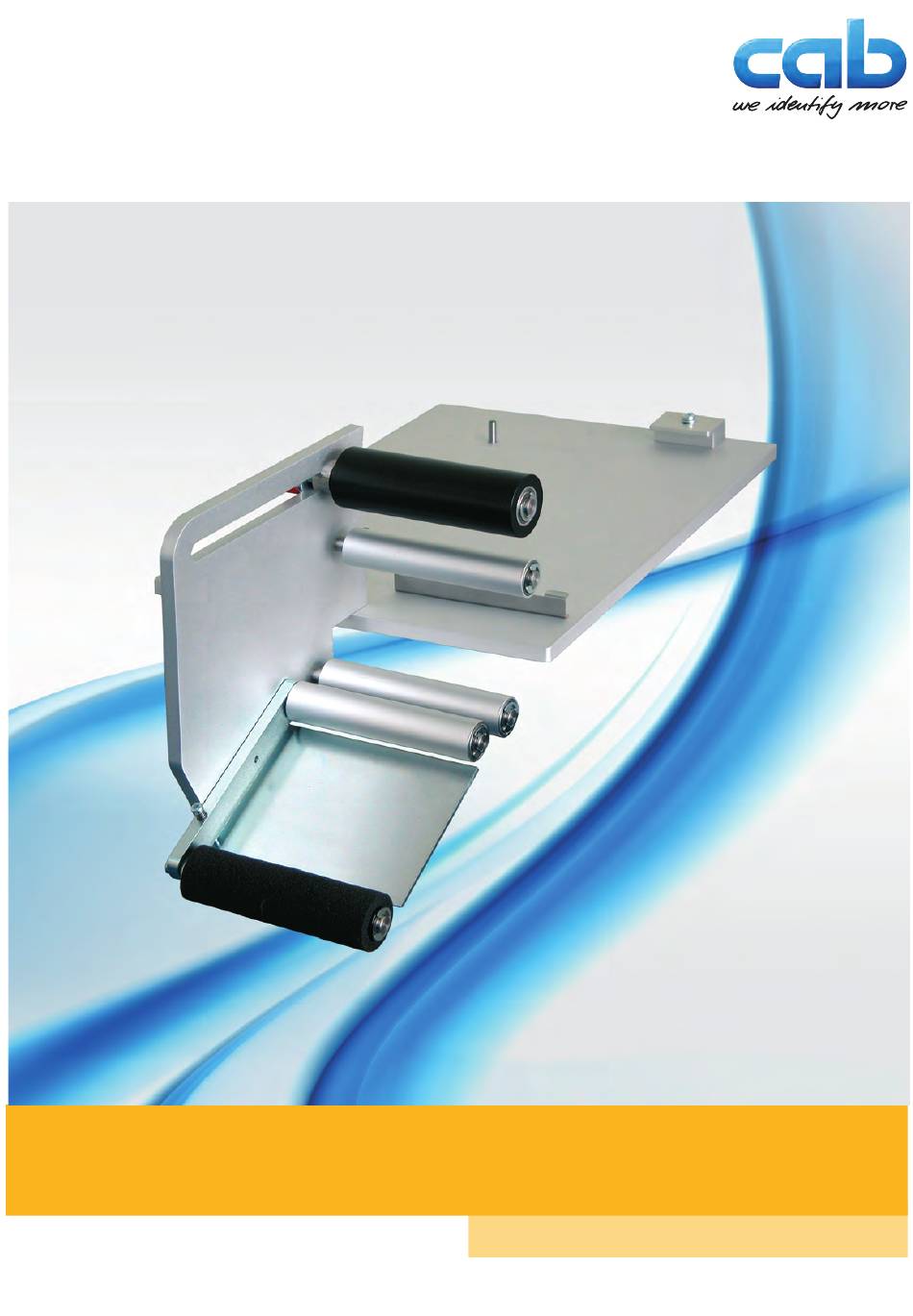

- Seite 1 Bedienungsanleitung A5104 / A5106 Spendemodul Made in Germany...
- Seite 2 Gerätes - erfordert die vorherige schriftliche Genehmigung der cab. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................5 Umwelt ..............................5 Produktbeschreibung ..........................6 Funktionsbeschreibung ..........................6 Technische Daten ............................. 6 Geräteübersicht ............................7 Inbetriebnahme ............................8 Lieferung des Gerätes ..........................8 Montage ..............................8 3.2.1 Montage des Spendemoduls an der Grundplatte .................. -
Seite 4: Einleitung
Einleitung Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben aufmerksam. Warnung! Weist auf eine gefährliche Situation hin, die zu Körperverletzungen oder zu Schäden an Sachgütern führen kann. -
Seite 5: Sicherheitshinweise
Einleitung Sicherheitshinweise • Das Gerät darf nur in einer trockenen Umgebung betrieben und keiner Nässe (Spritzwasser, Nebel, etc.) ausge- setzt werden. Warnung! Während des Betriebs rotierende Umlenkrollen frei zugänglich. Schmuckstücke, Haare von Personen u. ä. aus dem Bereich der rotierenden Teile fernhalten. Verletzungsgefahr durch rotierende Teile ! Warnung! Nehmen Sie keine Manipulationen vor, die über die in den Dokumentationen beschriebenen Handlungen... -
Seite 6: Produktbeschreibung
Produktbeschreibung Funktionsbeschreibung Das Spendemodul A5104 / A5106 ist eine mechanische Vorrichtung zur Montage mit einem Drucker der A oder A+ Serie. Das Spendemodul ist für die Integration in Produktionsabläufe konzipiert. Hierbei erfolgt die Applikation des Etikettes über das Aufrollen des gespendeten Etikettes mit Hilfe der Andruckwalze. -
Seite 7: Geräteübersicht
Produktbeschreibung Geräteübersicht Bild 1 Geräteübersicht Profil Schraube DIN7984-M4x10 Nutenstein Klemmstück U-Schiene Scheibe DIN125-A6,4 Grundplatte Schraube DIN7984-M6x25 Spendemodul Andrucksystem Schraube DIN912-M6x12... -
Seite 8: Inbetriebnahme
Montage des Spendemoduls an der Grundplatte Hinweis! Um das Spendemodul zu betreiben muß ein Spendeadapter PS5 am Drucker montiert sein, über den die Sensorik für die Druckersteuerung angeschlossen wird. Als Signalgeber kann der cab-Produktsensor SPS eingesetzt werden. Drucker und Spendemodul (2) über die Grundplat- te (4) verbinden. -
Seite 9: 3.2.2 Profil Montieren Zum Betrieb Am Stativ 1600
"Stativ 1600" Bild 3 Montage des Profils Bild 3 Profil montieren 3.2.3 Montage des Druckers Für den Einsatz des Spendemodul A5104-6 ist der Austausch des Andrucksystems notwendig. Schrauben (3) lösen Andrucksystem des Druckers (1) mit dem mitgelie- ferten Andrucksystem (2) tauschen Schrauben (3) wieder anziehen... -
Seite 10: Einlegen Des Materials
Inbetriebnahme Einlegen des Materials Material entsprechend dem Materiallauf - Spende- modus einlegen. Etikettenstreifen so weit herausziehen, dass er bei korrekter Verlegung bis zum Aufwickler reicht. Alle Etiketten auf dem herausgezogenen Etiketten- streifen entfernen. Trägermaterial (5) entsprechend Bild 4 in das Spendemodul einlegen.
