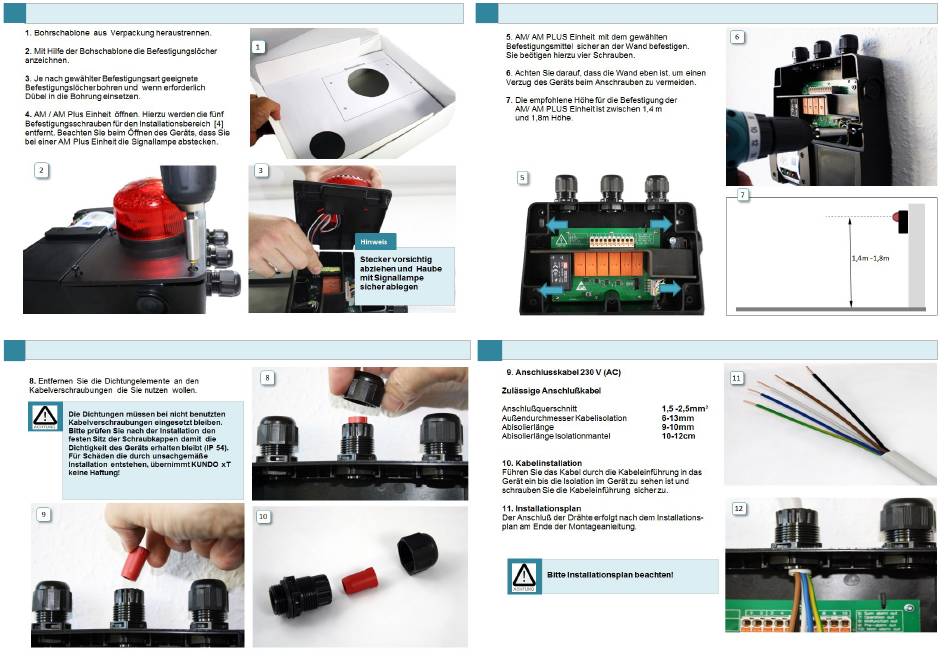

KUNDOxT CO2 CONTROL AM Montageanleitung Seite 2

4
Montage 1
1. Bohrschablone aus Verpackung heraustrennen.
2. Mit Hilfe der Bohschablone die Befestigungslöcher
anzeichnen.
3. Je nach gewählter Befestigungsart geeignete
Befestigungslöcher bohren und wenn erforderlich
Dübel in die Bohrung einsetzen.
4. AM / AM Plus Einheit öffnen. Hierzu werden die fünf
Befestigungsschrauben für den Installationsbereich [4]
entfernt. Beachten Sie beim Öffnen des Geräts, dass Sie
bei einer AM Plus Einheit die Signallampe abstecken.
2
6 Montage 3
8. Entfernen Sie die Dichtungelemente an den
Kabelverschraubungen die Sie nutzen wollen.
Die Dichtungen müssen bei nicht benutzten
Kabelverschraubungen eingesetzt bleiben.
Bitte prüfen Sie nach der Installation den
festen Sitz der Schraubkappen damit die
Dichtigkeit des Geräts erhalten bleibt (IP 54).
Für Schäden die durch unsachgemäße
Installation entstehen, übernimmt KUNDO xT
keine Haftung!
9
1
3
Hinweis
Stecker vorsichtig
abziehen und Haube
mit Signallampe
sicher ablegen
8
10
5
Montage 2
5. AM/ AM PLUS Einheit mit dem gewählten
Befestigungsmittel sicher an der Wand befestigen.
Sie beötigen hierzu vier Schrauben.
6. Achten Sie darauf, dass die Wand eben ist, um einen
Verzug des Geräts beim Anschrauben zu vermeiden.
7. Die empfohlene Höhe für die Befestigung der
AM/ AM PLUS Einheit ist zwischen 1,4 m
und 1,8m Höhe.
5
7 Montage 4
9. Anschlusskabel 230 V (AC)
Zulässige Anschlußkabel
Anschlußquerschnitt
Außendurchmesser Kabelisolation
Abisolierlänge
Abisolierlänge Isolationmantel
10. Kabelinstallation
Führen Sie das Kabel durch die Kabeleinführung in das
Gerät ein bis die Isolation im Gerät zu sehen ist und
schrauben Sie die Kabeleinführung sicher zu.
11. Installationsplan
Der Anschluß der Drähte erfolgt nach dem Installations-
plan am Ende der Montageanleitung.
Bitte Installationsplan beachten!
6
7
11
1,5 -2,5mm²
6-13mm
9-10mm
10-12cm
12
1,4m -1,8m
