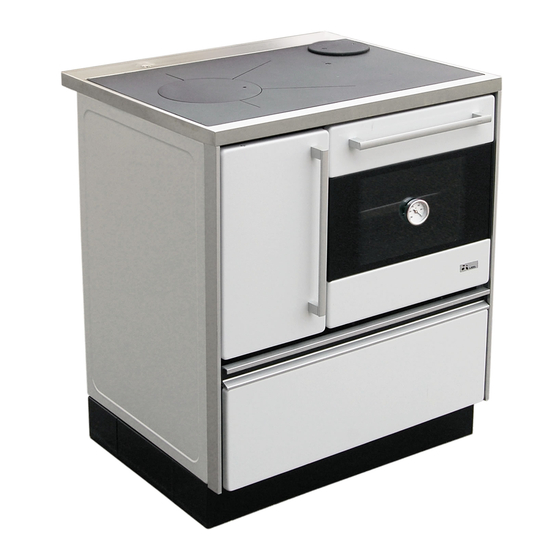

- Seite 1 Aufstellungs- und Bedienungsanleitung Küchenherd MBS „Thermo Royal 720 Plus ECO“ Vor dem Aufstellen und der Inbetriebnahme unbedingt lesen!
- Seite 2 Küchenherd MBS „Thermo Royal 720 Plus ECO“ Wir gratulieren Ihnen zum Besitz eines MBS Küchenherdes! Der Küchenherd MBS „Thermo Royal“ ist eine optimale, aus neuesten technologischen Erkenntnissen entstandene Heizlösung. In dieser Anleitung erfahren Sie, wie Sie Ihren Ofen richtig gebrauchen. Wir bitten Sie daher, die Anleitung vor dem Gebrauch vollständig und aufmerksam durchzulesen.
- Seite 3 Küchenherd MBS „Thermo Royal 720 Plus ECO“ Aufstellen des Küchenherds Die Aufbau- und Bedienungsanleitung ist vor Beginn aller Arbeiten aufmerksam zu lesen und zu beachten. Nichtbeachtung kann zur Beeinträchtigung der Sicherheit und zum Erlöschen der Gewährleistung führen! Es sind sämtliche, die Aufstellung und Installation von Kaminöfen betreffenden Vorschriften und Normen unbedingt zu beachten (z.B.
- Seite 4 Royal und wird extra geordert. Die Gewährleistung des Küchenherdes gilt ausschließlich mit der eingebauten Thermosicherung. Der MBS Thermo Royal besitzt einen Kessel mit 4 Litern Volumen. Durch die besonders große Oberfläche wird die Energieeffizienz entscheidend verbessert. Die Wasseranschlüsse sind 1“.
- Seite 5 Küchenherd MBS „Thermo Royal 720 Plus ECO“ Anmerkung: Montage und Inbetriebnahme des ganzen Systems sollten ausschließlich einem Fachmann anvertraut werden, sodass eine tadellose Funktion des gesamten Heizsystems garantiert ist. Im Falle eines schlecht projektierten Systems und eventueller Fehler bei der Arbeitsdurchführung seitens dieser Person, die wiederum Probleme mit dem Kaminofen verursachen könnte, trägt ausschließlich...
- Seite 6 Küchenherd MBS „Thermo Royal 720 Plus ECO“ Anschluss im offenen Heizungssystem Pumpe Ventil Thermomanometer Thermometer 1 Zuleitung 2 Leitung für Systemfüllung und -entleerung 3 Schaltleitung 4 thermische Ablaufsicherung 5 Heißwasserableitung in den Abfluss (wird nur bei Überhitzung benötigt) 6 Wasserleitung 7 Geschlossenes Expansionsgefäß...
- Seite 7 Küchenherd MBS „Thermo Royal 720 Plus ECO“ Anschluss im geschlossenen Heizungssystem (Kessel unter dem Verbraucher) Pumpe Ventil Thermomanometer Thermometer Sicherheitsventil 1 Zuleitung 2 Leitung für Systemfüllung und –entleerung 3 Schaltleitung 4 thermische Ablaufsicherung 5 Heißwasserableitung in den Abfluss (wird nur bei Überhitzung benötigt) 6 Wasserleitung 7 Geschlossenes Expansionsgefäß...
- Seite 8 Küchenherd MBS „Thermo Royal 720 Plus ECO“ 1. Wandblech bzw. Emaillie-Deckel 2. Herdplattenrahmen 3. Rauchabzugsanschluss 120mm 4. Rundplatte Ø 200mm, herausnehmbar 5. Regler für die Auswahl der Funktionsweise 6. Herdplatte 7. Feuerraumtür 8. Backröhrentür 9. Schublade 10. Stellrahmen 11. Hebelsteuerung für Automatik-Luftregler 12.
- Seite 9 Küchenherd MBS „Thermo Royal 720 Plus ECO“ Nutzung des MBS Thermo Royal Bevor Sie den Herd zum ersten Mal in Betrieb nehmen, sollten Sie sich mit der Arbeitsweise des Funktionsreglers (siehe vorherige Seite, Position 5), sowie des Luftreglers (siehe vorherige Seite, Position 11) vertraut machen.
- Seite 10 Küchenherd MBS „Thermo Royal 720 Plus ECO“ Bei der Entfachung des Feuers gehen Sie folgendermaßen vor: • Den Funktionsregler in die Stellung „O“ bringen • Den Zugluftregler in die Position „MAX“ bringen • Öffnen Sie die Tür des Verbrennungsraums und des Aschestauraums •...
- Seite 11 Küchenherd MBS „Thermo Royal 720 Plus ECO“ Funktionsweise des Herdes Der Thermo Royal verfügt über 4 verschiedene Funktionen. Diese können Sie über die Funktions- und Luftregler einstellen. Für die Kombinierte Funktionsweise, für das gleichzeitige Kochen, Backen und Heizen wird der Funktionsregler in die Stellung „Z“ und der Luftregler in die Mittelstellung (zwischen den Stellungen Min und Max, mittlerer Wert) gestellt.
- Seite 12 Küchenherd MBS „Thermo Royal 720 Plus ECO“ Betrieb in der Übergangszeit In der Übergangszeit, bei wechselndem Luftdruck sowie starkem Wind und Außentemperaturen über 15°C kann es zu Beeinträchtigungen des Schornsteinzuges kommen. Die Rauchgase werden unter Umständen schlechter abgeführt. In diesem Fall versuchen Sie mit kleineren Holzstücken zu heizen, geben Sie kleinere Mengen Brennstoff zu und erhöhen Sie die Luftzufuhr.
- Seite 13 Küchenherd MBS „Thermo Royal 720 Plus ECO“ • Schrauben Sie die Knöpfe der Reinigungsklappe ab • Die Reinigungsklappe wird abgenommen Nun kann das Innere des Thermo Royal gereinigt werden • Der Ruß auf dem oberen großen Schutzblech wird mit dem Schieber in den nach unten abgehenden Luftabzugskanal gedrückt.
- Seite 14 Küchenherd MBS „Thermo Royal 720 Plus ECO“ Problemlösungen – was tun? Problem mögliche Ursachen Lösung Restfeuchtigkeit im Schamott oder Schamottmörtel Das ist völlig normal. Schwitzwasser bei erster Intensiv nachheizen, dabei verdunstet Inbetriebnahme das Schwitzwasser. Kondensatbildung durch Lagerung Dichtungsstellen prüfen und evtl. neu...
- Seite 15 Küchenherd MBS „Thermo Royal 720 Plus ECO“ Anschluss der Feuerstätte Der Thermo Royal nutzt Raumluft für die Verbrennung. Es ist daher unbedingt darauf zu achten, dass der Ofen am Aufstellort in der Lage ist, ausreichend Luft zu ziehen. Zu brennbaren Gegenständen sollte ein Abstand von wenigstens 50cm (nach hinten und seitlich) bzw.
- Seite 16 Küchenherd MBS „Thermo Royal 720 Plus ECO“ Technische Daten MBS Thermo Royal 720 Plus Empfohlenes Brennmaterial Scheitholz, Braunkohlenbriketts Nennwärmeleistung (kW) 14,0 Abmessungen HxBxT (m) 0,86 x 0,72 x 0,60 Rauchrohrdurchmesser (mm) Rauchrohranschluss nach oben, hinten, seitlich Größe der Feuerraumöffnung HxB in (m²) 0,18 x 0,17 = 0,0306 Größe der Feuerraums HxBxT (m)
- Seite 17 Küchenherd MBS „Thermo Royal 720 Plus ECO“ Typenschild A.D „Milan Blagojevic” Smederevo 11300, Serbia EN 12815 : A1 / A1 : 2004 / AC : 2007 EN 12815 : 2001 / AC : 2006 Heizungsherd: „Thermo Royal 720 PLUS ECO “...
