Signalierung von Verbindungsfehlern (LFS)
LFS ist eine für die Netzwerkstatusüberwachung sehr nützliche
Funktion. Die LFS-LED leuchtet sofort auf, wenn ein Kabel gelöst
oder der Dienst anderweitig unterbrochen wurde. Die LFS-Funktion
überwacht Kupfer- und Glasfasersegmente und bietet eine
Komplettübersicht über den Verbindungsstatus.
LFS sollte für den normalen Betrieb eingeschaltet werden.
Zum Installieren von Kabeln oder zum Testen der
Netzwerkverbindung sollte LFS ausgeschaltet werden.
Hinweis:
Die LFS-Funktion hat Auswirkungen auf die Glasfaser- und
!
Kupfersegmente. Wenn eine Störung bei einem der Segmente
auftritt, wird die LFS-Funktion aktiviert und die LED leuchtet,
was anzeigt, dass die gesamte Verbindung inaktiv ist.
Um die Vorteile von LFS voll auszuschöpfen, können vier Konverter
zum Erzeugen einer primären und sekundären Verbindung
eingesetzt werden. Sie müssen an einen Switch angeschlossen
sein, der das Protokoll Spanning Tree oder Fast Spanning Tree
unterstützt. Standardmäßig erfolgt die Datenübertragung über die
Primärverbindung. Wenn ein Fehler festgestellt wird, wird die
Datenübertragung auf die sekundäre Verbindung umgeleitet, was zu
einer unterbrechungsfreien Verbindung führt.
9

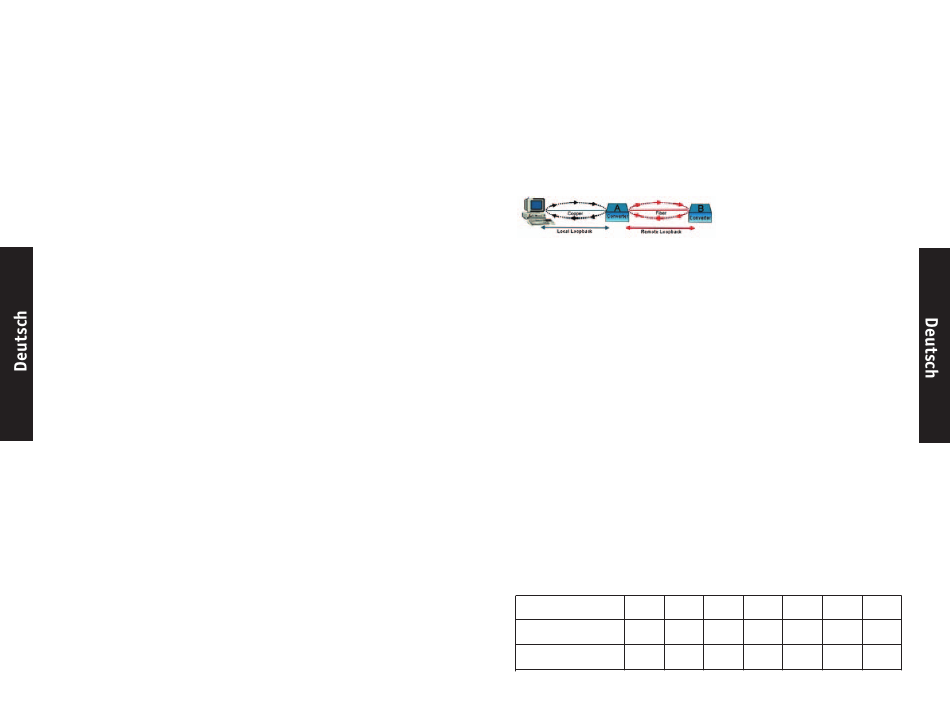

Loopback-Test
Dieser Konverter verfügt über DIP-Schalter, mit denen Diagnose-
Test-Funktionen für lokale und ferne Loopbacks aktiviert werden
können. Mit dem Test für den lokalen Loopback kann überprüft
werden, ob das Kupfersegment ordnungsgemäß angeschlossen ist;
mit dem Test für den fernen Loopback wird überprüft, ob das
Glasfasersegment ordnungsgemäß angeschlossen ist. Siehe
nachfolgende Abbildung:
DIP-Schalter 6
EIN: aktiviert die Funktion für lokale Loopbacks
AUS: deaktiviert die Funktion für lokale Loopbacks
DIP-Schalter 7
EIN: aktiviert die Funktion für ferne Loopbacks
AUS: deaktiviert die Funktion für ferne Loopbacks
Sorgen Sie dafür, dass die Kabel ordnungsgemäß angeschlossen
sind, bevor Sie mit der Arbeit beginnen. Führen Sie jeweils
entweder den lokalen oder den fernen Test aus, nie beide
gleichzeitig. Befolgen Sie zum Ausführen der Diagnosetests die
nachfolgenden Schritte.
Lokale Loopbacks
1. 1. Einrichtung für den Testbetrieb – damit die Funktion genaue
Ergebnisse erzielt, müssen die Schalter gemäß den Angaben in
der nachfolgenden Tabelle eingestellt werden:
Testbetrieb
DIP-Schalter
1
2
Konverter A
AUS
VD
Konverter B
AUS
VD
3
4
5
6
7
100
VD
AUS
EIN
AUS
100
VD
AUS
AUS
AUS
10
