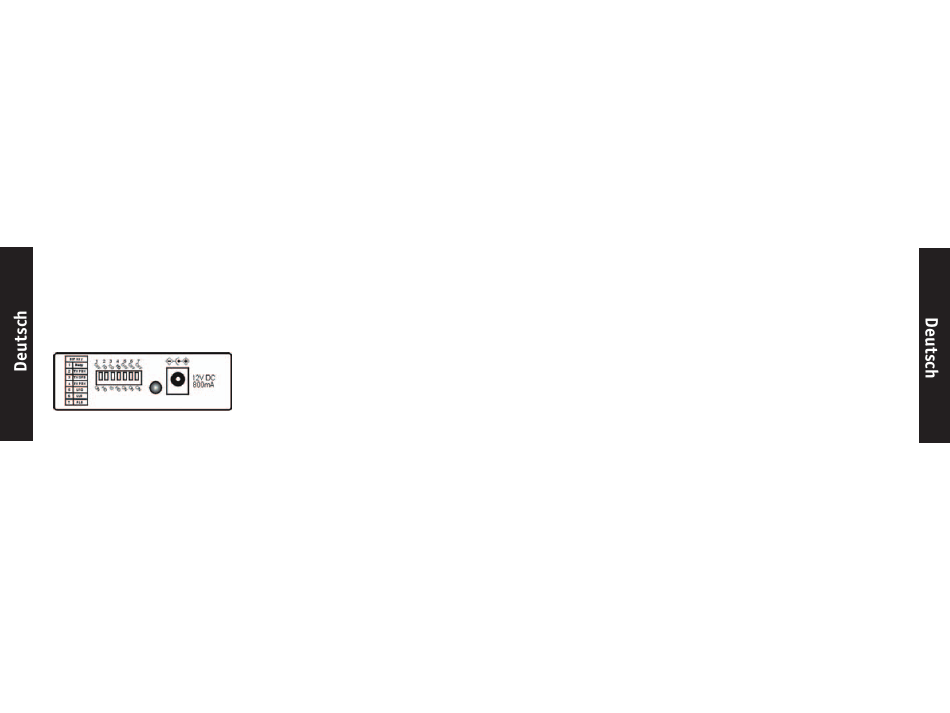

DIP-Schalter
DIP 1 – Schaltet die automatische Aushandlung (RJ-45) ein
oder aus
DIP 2 – Duplexmodus am Port für Kupferkabel (RJ-45):
Voll- oder Halbduplex
DIP 3 – Daten-Bit-Rate am Port für Kupferkabel (RJ-45):
10 Mbit/s oder 100 Mbit/s
DIP 4 – Duplexmodus am Port für Glasfaserkabel:
Voll- oder Halbduplex
DIP 5 – Schaltet die Signalisierung von Verbindungsfehlern
(LFS) ein oder aus
DIP 6 – Schaltet lokale Loopbacks (LLB) ein oder aus
DIP7 – Schaltet ferne Loopbacks (RLB) ein oder aus
Einstellung des NWay-DIP-Schalters
Mit dem NWay-DIP-Schalter können Sie den NWay-Betrieb
aktivieren.
Werkseitig ist der NWay-DIP-Schalter in die Position EIN gesetzt.
Prüfen Sie, ob das an den Konverter anzuschließende
Netzwerkgerät NWay unterstützt.
Wenn dies der Fall ist:
Der NWay-DIP-Schalter muss in die Position EIN gesetzt werden.
Der Konverter stellt automatisch die optimale Geschwindigkeit
und den Duplexmodus im Kupfersegment ein. Die Einstellung der
DIP-Schalter 2 und 3 kann übersprungen werden, wenn NWay
aktiviert ist.
7
Hinweise:
Alle Modelle dieser Baureihe
verfügen über sämtliche oben
aufgeführten DIP-Schalter.
Wenn dies nicht der Fall ist:
Setzen Sie den NWay-DIP-Schalter in die Position AUS.
Verwenden Sie dann den DIP-Schalter 2, um manuell zwischen
dem Halbduplexmodus (HD) und dem Vollduplexmodus (VD)
umzuschalten. Mit dem DIP-Schalter 3 können Sie manuell
zwischen 10 Mbit/s und 100 Mbit/s umschalten. Setzen Sie den
NWay-Schalter in die Position AUS, wenn Sie eine Verbindung
mit einem Gerät mit automatischer Erkennung herstellen, das
nur die 10/100-Mbit/s-Erkennung unterstützt. Einige ältere
Switch-Modelle unterstützen nur die automatische Erkennung der
Geschwindigkeit und NICHT die automatische Erkennung von
Geschwindigkeit und Duplexmodus (Auto-Negotiation).
Wichtig
Wenn Sie die DIP-Schalter 2 (Duplexmodus) und 3
!
(Geschwindigkeit) konfigurieren wollen, müssen Sie den
DIP-Schalter 1 (NWay) in die Position AUS setzen.
Einstellung des NWay-DIP-Schalters, Fortsetzung
Das Bestimmen des Duplexmodus kann erfolgen, während der
Medienkonverter online ist.
Hinweis:
Wenn folgende Probleme auftreten, prüfen Sie, ob der NWay-
Schalter richtig eingestellt ist.
1. Die LNK-LED (Verbindungs-LED) leuchtet nicht und es kann keine
Verbindung hergestellt werden.
2. Die LNK-LED (Verbindungs-LED) leuchtet und die Verbindung ist
hergestellt, aber es können keine Daten gesendet oder
empfangen werden.
3. Der Konverter funktioniert eine Zeit lang ordnungsgemäß, dann
aber nicht mehr. Und nach dem Aus- und Wiedereinschalten
funktioniert er wieder.
