Anhang A
Kabel

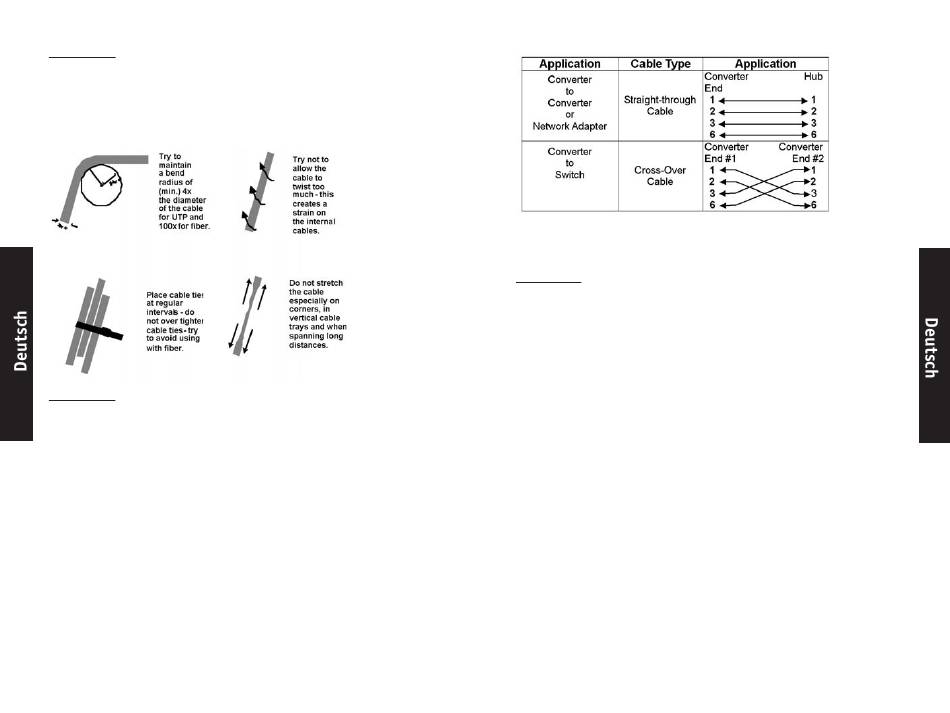

Es folgen einige Empfehlungen über die Vorgehensweise beim
Installieren von Kabeln. Kabel sind der entscheidende Faktor für das
Funktionieren und den Durchsatz von Netzwerken.
Anhang B
Informationen über RJ-45-Kabel
Verwenden Sie zum Anschließen der Netzwerkgeräte standardmäßige
Achtfachkabel der Kategorie 3 für 10Base-T-Konfigurationen und
Kabel der Kategorie 5 für 100Base-TX. Die Kontakte sind wie folgt
belegt:
Kontakt 1
TD+
Paar
Kontakt 2
TD-
Paar
Kontakt 3
RX+
Paar
Kontakt 4
-
Paar
Kontakt 5
-
Paar
Kontakt 6
RX-
Paar
Kontakt 7
-
Paar
Kontakt 8
-
Paar
17
2
Weiß/orange
2
Orange/weiß
3
Weiß/grün
1
Blau/weiß
1
Weiß/blau
3
Grün/weiß
4
Braun/weiß
4
Braun/weiß
Hinweis: Automatische MDI/MDI-X-Auswahl beim RJ-45-Port
Anhang C
Mini-Konvertergestell
Das Gestell ist für die Aufnahme lediglich eines Medienkonverters
ausgelegt. Es bietet eine sichere Spannungsversorgung (Gleich- oder
Wechselstrom) für Konverter. Jetzt können Netzwerkplaner ihre
Ethernet-, Fast-Ethernet-, ATM- oder Gigabit-Netzwerke ohne
Beschränkungen durch die Spannungsversorgung konzipieren. Durch
seinen geringen Platzbedarf eignet sich das Gestell auch für die
Aufstellung in Räumen mit beengten Verhältnissen.
Merkmale
• Einfach und problemlos zu installieren
• Integrieren von Glasfaserverbindungen in kupferkabelbasierende
Netzwerke
• Unterstützung von 10/100/1000Base, Kupferkabel, Glasfaserkabel,
Single-/Multimode, ST, SC, MT-RJ, VF-45, LC, WDM-
Anschlusskonvertern
• Für einen Medienkonverter
• Geeignet für alle Netzwerkgrößen an allen Installationsstandorten
• Interne Stromversorgung mit Umschaltmöglichkeit zwischen
Wechselstrom und Gleichstrom
18
