RadioSens3 Installation

Installieren Sie den Sender entsprechend den Bildern unten. Führen Sie die Kabel von mechanischen Schlössern mit mechani-
schen Schaltern oder zusätzlicher Batteriepacks durch die dafür vorgesehenen MM Verschraubungen.
Installieren Sie den Sender in einer horizontalen Position in der Mitte des letzten Torelementes. Dieses muss eine minimale
Bewegung von 2 mm haben. Vermeiden Sie Metalloberflächen zwischen dem Empfänger und Sender.
Es wird empfohlen den Motor mit mechanischen Endschaltern zu betreiben und sicher zu stellen das der Motor immer an der
gleichen stelle stoppt. Die Geschwindigkeit der Torbewegung sollte auch immer gleichbleibend sein.
DIP Schalter und Empfindlichkeit müssen vor dem Einlernen in den Empfänger eingestellt werden. Nachträgliche Änderungen
haben keine Funktion. Der Sender muss dann erneut in den Empfänger eingelernt werden.
Das Bedienfeld erkennt automatisch die Endschalter im Rohrmotor. Das Einstellen der Endschalter vor der Installation von
RadioSens3 ist erforderlich.
DECKEL SCHIEBEN ZUM
ÖFFNEN
Torbreite maximal: 4 m Empfohlene Torgeschwindigkeit: 0,1m/s oder höher
Das letzte Element der
Tür muss eine Bewe-
gungstoleranz von min-
destens 2 mm haben.

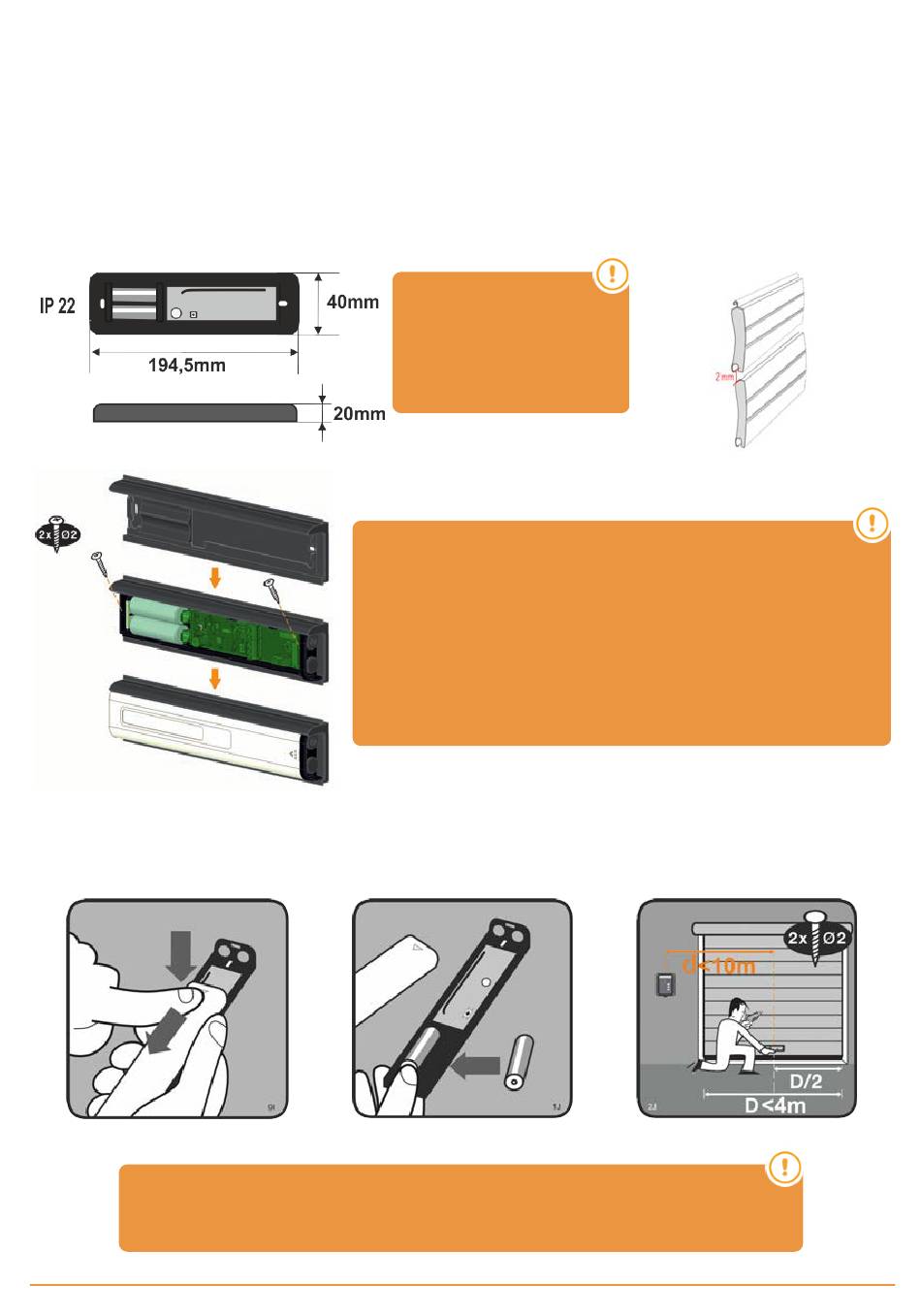

Legen Sie zuerst das Visier auf die Türoberfläche, um es als
Schablone für die Löcher in der Tür zu verwenden.
Setzen Sie dann den unteren Teil des Geräts ein. Schrauben
Sie die beiden Teile zusammen.
Schließen Sie schließlich das Gerät mit der oberen Abde-
ckung.
DECKEL ENTFERNEN
(und Motorumdrehung 17 U/min).
jcmtechnologies
11
LOCH INS TOR BOHREN
