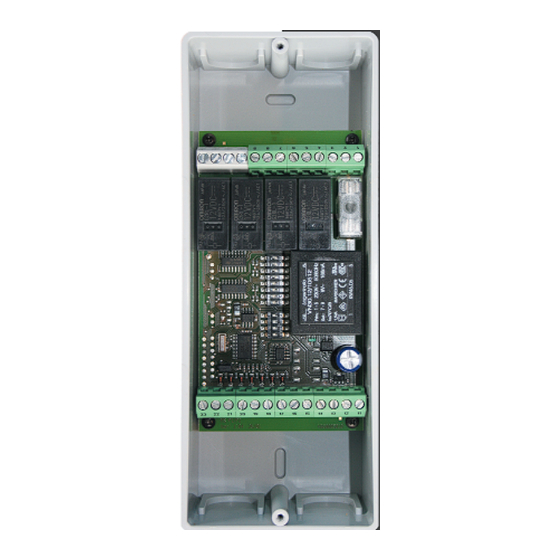

Mikroprozessor gesteuerte Motorsteuerung für zwei Antriebe
von Sonnenschutzanlagen
Standard 3-Draht-Zentraleingang
Direkte Anschlussmöglichkeit für zwei 230VAC-Motoren
Anschlussmöglichkeit für zwei Einzeltaster
Getrennte Anschlussstelle für Netz- und Zentralweiterleitung
Sichere Verbindung durch Käfigaufzugsklemme bis 2,5 mm²
8 verschiedene Betriebsarten inkl. Tippbetrieb und intelligentem
dezentralem Betrieb einstellbar
Individuell einstellbare Motorlaufzeit/Wendezeit
Lieferbar im Aufputzgehäuse (Art.-Nr. 01077010)
Für Tragschienenmontage erhältlich (Art.-Nr. 01077015)
Lieferbar auch im Gehäuse mit Gewindebohrung inkl.
lose beiliegenden Würgenippeln (Art.-Nr. 01077014)
Individuelle Bedienung per Funk über die Funkvariante,
MC P2 Funk in 433 MHz (Art.-Nr. 01077210) und optionaler
Handsender (Art.-Nr. 01550010)
– Beauftragen Sie mit der Installation einen Elektrofachbetrieb,
Ä
da die Steuerung zum Betrieb eine Betriebsspannung von
230VAC, 50 Hz benötigt.
– Die Steuerung ist auf Beschädigungen zu prüfen, im Falle
einer Beschädigung darf das Gerät keinesfalls in Betrieb
genommen werden. Sollte ein Transportschaden vorliegen,
so ist der Lieferant zu informieren.
– Die Steuerung ist nur für den sachgemäßen Gebrauch (wie in
der Bedienungsanleitung beschrieben) bestimmt. Änderungen
oder Modifikationen dürfen nicht vorgenommen werden, da
ansonsten jeglicher Gewährleistungsanspruch entfällt.
– Ist ein sicherer Betrieb der Steuerung oder der angeschlos-
senen Beschattung nicht mehr gewährleistet, so ist die
Steuerung unverzüglich außer Betrieb zu setzen und gegen
unbeabsichtigten Betrieb zu sichern.
– Werden Arbeiten an den Fenstern, der Steuerung oder den
angeschlossenen Beschattungen durchgeführt, sind diese
gegen unbefugtes Bedienen und unbeabsichtigten Betrieb
zu sichern.
© Vestamatic GmbH
MC P2
Art.-Nr.:
01077010
Kurzbeschreibung
Varianten
Sicherheitshinweise
1/ 4
D
MC P2
MC P2 MR
MC P2 Complete
Programmierbare Motorsteuerung zur Ansteuerung und
Einzelbedienung von 2 Sonnenschutzanlagen.
Montage- und Bedienungsanleitung
Technische Daten
Betriebsspannung:
Bemessungs-Stoßspannung:
Leistungsaufnahme:
Absicherung:
Ausgang:
Schaltleistung:
Schaltzeit Ausfahrt:
Schaltzeit Einfahrt:
zulässiger Motorstrom
bei Anschluss von 1 Motor:
bei Anschluss von 2 Motoren: je 3 A max.
Softwareklasse:
Betriebstemperaturbereich:
Schutzart:
Verschmutzungsgrad:
Maße (L × B × H)
MC P2 / MC P2 Funk:
MC P2 MR:
Prüfungszeichen:
Montage und Installation
WARNUNG!
Ä
Verletzungsgefahr durch unsachgemäße Installation und
Erstinbetriebnahme.
Unsachgemäße Installation und Erstinbetriebnahme kann zu
schweren Personen- oder Sachschäden führen.
Deshalb:
– Beim Anschluss sind die geltenden VDE-Bestimmungen, insbe-
sondere DIN VDE 0100/0700 sowie die geltenden Vorschriften
der örtlichen EVU und UVV zu beachten.
– Steuerung gemäß Anschlussplan anschließen.
– Nur Zentralsteuerung mit potentialfreiem Ausgang verwenden.
Hinweise für den Elektrofachbetrieb
1. Betriebsspannung abschalten.
2. Schrauben an der Oberseite der Steuerung entfernen und Gehäuse-
deckel abheben.
3. Steuerung montieren.
4. Anschlussleitungen durchführen und Netzanschlussleitungen sowie
externe Verbindungen gemäß Anschlussplan anschließen. Eine Ver-
legung der Leitungen über oder unter der Leiterkarte ist nicht zulässig.
5. Gewünschte Betriebsart einstellen.
6. Gewünschte Motorlaufzeit und ggf. Wendezeit einstellen.
7. Betriebsspannung einschalten.
8. Motorlaufrichtung prüfen, ggf. korrigieren.
9. Nur Variante MC P2 Funk 433 MHz:
Programmieren Sie nun den Funksender wie im Abschnitt „Programmie-
rung der Motorausgänge, siehe Seite 4" beschrieben.
10. Gehäusedeckel montieren.
Art.-Nr.: 01077010
Art.-Nr.: 01077015
Art.-Nr.: 01077014
230VAC, 50 Hz
2,5 kV
1,8 W
6 AT
230VAC, 50 Hz
250VAC, 6 A, cos f > 0,8 ind.
3 – 180 s
180 s
6 A max.
A
0 ºC bis +40 ºC
IP 40
2
186 × 55 × 74 mm
140 × 65 × 40 mm (4 TE)
p
Änderungen vorbehalten!
