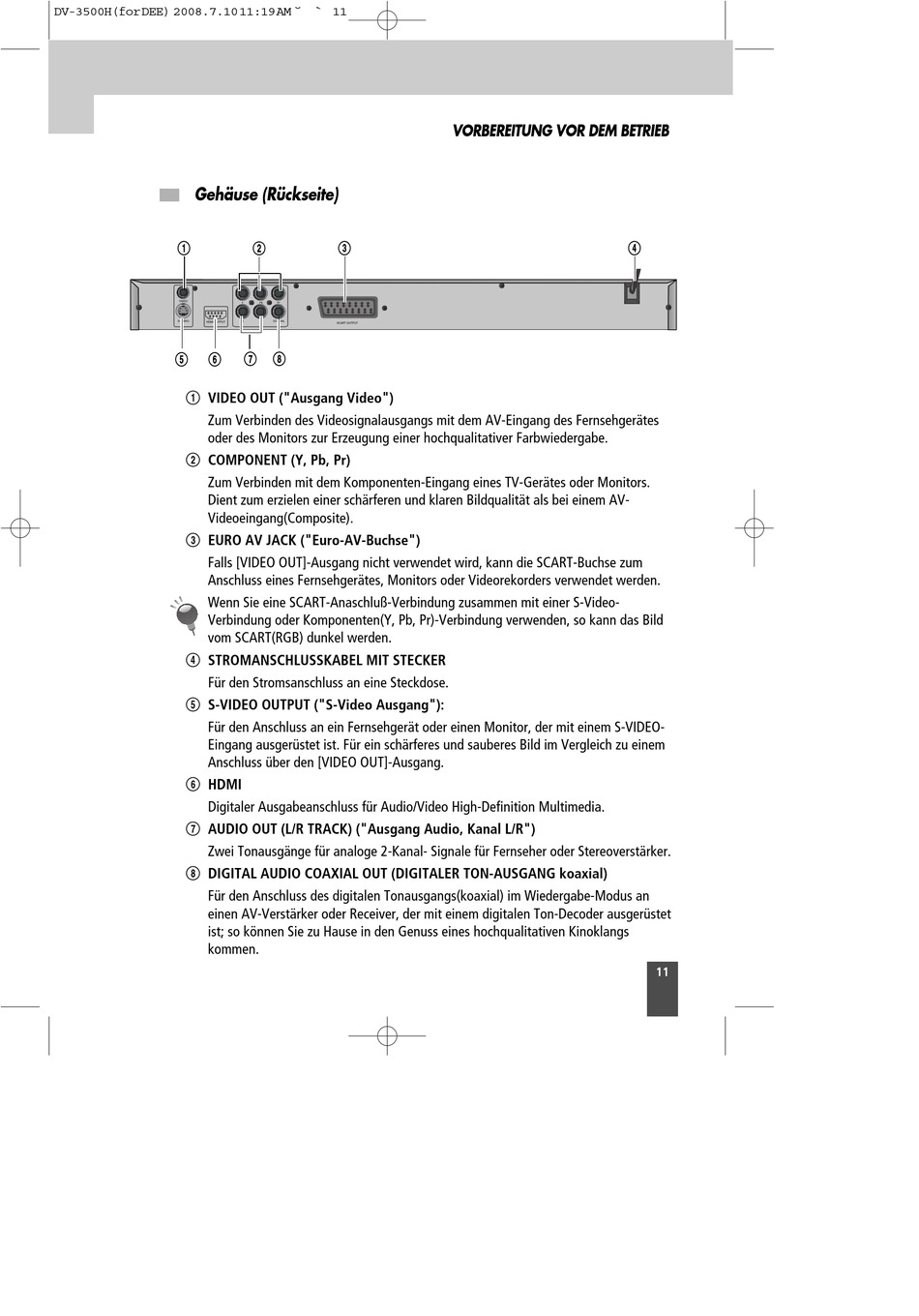

Gehäuse (Rückseite)
!
% ^
! VIDEO OUT ("Ausgang Video")
Zum Verbinden des Videosignalausgangs mit dem AV-Eingang des Fernsehgerätes
oder des Monitors zur Erzeugung einer hochqualitativer Farbwiedergabe.
@ COMPONENT (Y, Pb, Pr)
Zum Verbinden mit dem Komponenten-Eingang eines TV-Gerätes oder Monitors.
Dient zum erzielen einer schärferen und klaren Bildqualität als bei einem AV-
Videoeingang(Composite).
# EURO AV JACK ("Euro-AV-Buchse")
Falls [VIDEO OUT]-Ausgang nicht verwendet wird, kann die SCART-Buchse zum
Anschluss eines Fernsehgerätes, Monitors oder Videorekorders verwendet werden.
Wenn Sie eine SCART-Anaschluß-Verbindung zusammen mit einer S-Video-
Verbindung oder Komponenten(Y, Pb, Pr)-Verbindung verwenden, so kann das Bild
vom SCART(RGB) dunkel werden.
$ STROMANSCHLUSSKABEL MIT STECKER
Für den Stromsanschluss an eine Steckdose.
% S-VIDEO OUTPUT ("S-Video Ausgang"):
Für den Anschluss an ein Fernsehgerät oder einen Monitor, der mit einem S-VIDEO-
Eingang ausgerüstet ist. Für ein schärferes und sauberes Bild im Vergleich zu einem
Anschluss über den [VIDEO OUT]-Ausgang.
^ HDMI
Digitaler Ausgabeanschluss für Audio/Video High-Definition Multimedia.
& AUDIO OUT (L/R TRACK) ("Ausgang Audio, Kanal L/R")
Zwei Tonausgänge für analoge 2-Kanal- Signale für Fernseher oder Stereoverstärker.
* DIGITAL AUDIO COAXIAL OUT (DIGITALER TON-AUSGANG koaxial)
Für den Anschluss des digitalen Tonausgangs(koaxial) im Wiedergabe-Modus an
einen AV-Verstärker oder Receiver, der mit einem digitalen Ton-Decoder ausgerüstet
ist; so können Sie zu Hause in den Genuss eines hochqualitativen Kinoklangs
kommen.
@ #
& *
