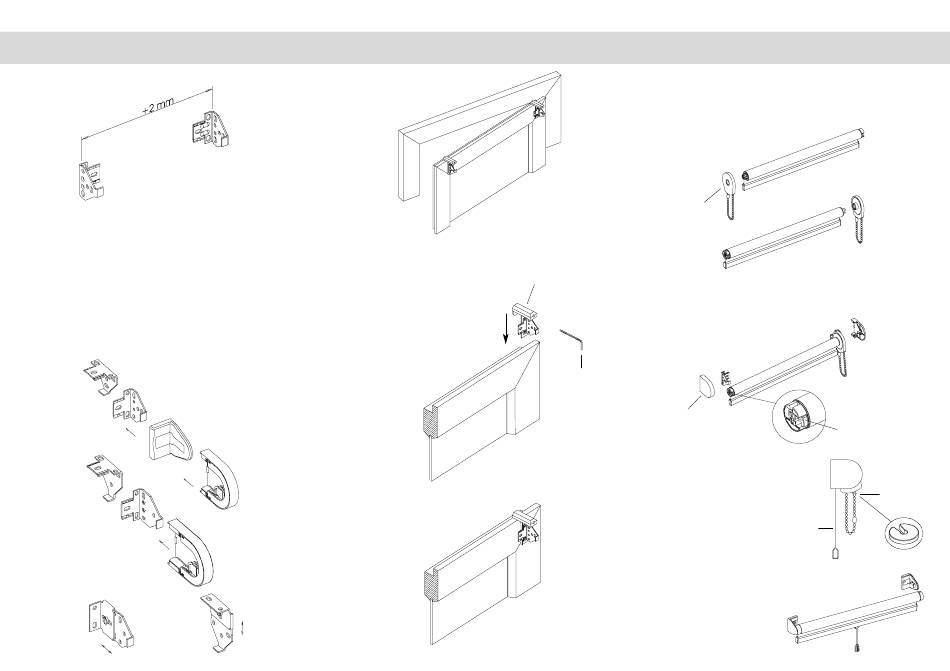

Träger montieren
Bei der Montage aller Trägerarten ist zu beachten, dass der Abstand
zwischen den Trägern ca. 2 mm größer ist als die Länge der Welle
(zum Anschrauben bitte die beiliegenden Schrauben 3,9 x 32 mm
und Dübel 6 mm verwenden). Bitte außerdem darauf achten, dass
das Rollo waagerecht montiert wird.
Folgende Träger sind zum Gegen- oder Zwischenschrauben für Wand
und Decke geeignet.
Standard-Träger
Deckenbefestigung
Wandbefestigung
Endkappe Typ R020
Träger lang
Träger verstellbar
Klemmträger montieren
Klemmträger mit Sechskantschlüssel am Fensterflügel befestigen.
Endkappe Typ R010
Typ R010
Rollo aufrollen, und das Kettenschloss durch Ziehen an
der Bedienkette unterhalb der Endkappe positionieren.
Kettenrad inkl. Bedienkette mit der Welle verbinden.
Kettenschloss
Klemmträger
Anschließend erst Antriebsseite (1.), dann Gegenlagerseite (2.)
der Welle in die Träger einhängen und Endkappen aufsetzen.
Sechskantschlüssel
Endkappe
Rollo abrollen.
Stopper unterhalb der Endkappe
in die Kette drücken.
Typ R020
Endkappen aufsetzen.
Anschließend erst Antriebs-
seite (1.), dann Gegenlager-
seite (2.) der Welle in die
Träger einhängen.
Welle montieren
1.
2.
Zum Aushängen des
Rollos Hebel drücken.
Stopper
Rollobehang
1.
2.
