DECOMATIC R010 Montageanleitung

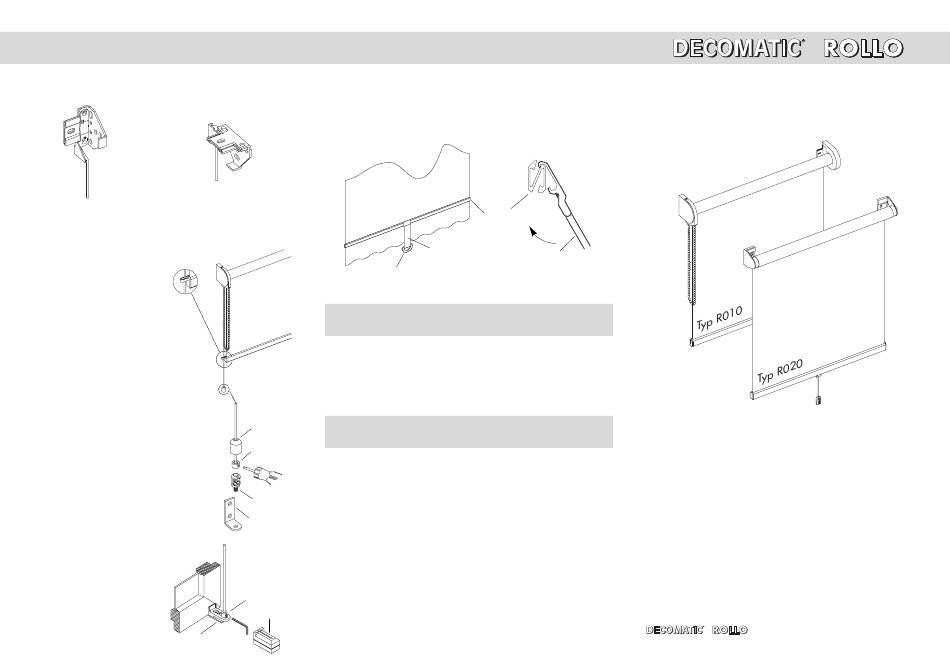

Seilführung montieren
Typ R010
Träger wie umseitig beschrieben montieren.
Wandbefestigung Deckenbefestigung
Welle, wie umseitig beschrieben, montieren.
Seilbefestigung anbringen
Das Seil auf beiden Seiten durch
die Öse der Endkappe fädeln.
Rollo herunterlassen und untere Position
der Seilführung auf Fensterflügel, Laibung
oder Fensterbank markieren. Das Seil sollte
dabei mittig durch die Öse der Endkappe
verlaufen.
Bei Montage der Seilführung im Fensterflügel
oder in der Laibung wird zunächst der Wand-
winkel an der gewünschten Stelle montiert
und anschließend befestigt. Bei Montage auf
der Fensterbank wird die Halterung direkt dort
festgeschraubt.
Zuerst Abdeckung, dann Stellring auf das Seil
ziehen. Stellring an der gewünschten Position
am unteren Seilende locker anschrauben.
Seil mit Stellring in Halterung a)
bzw. Klemmträger b) einhängen.
Das Seil unter dem Stellring auf
die gewünschte Länge kürzen.
Durch Verschieben des Stellringes
Seilspannung korrigieren.
Stellring fest anziehen.
Klemmträger
Abdeckung aufschieben.
Rollo mit Volant
Die Stoffschlaufe mit dem Dekorgriff wird wie abgebildet an der
Rückseite des Rollos mittig auf das Volant-Abschlussprofil geclippt.
Dekorgriff
Typ R010 wird durch den seitlichen Kettenzug stufenlos verstellt.
Typ R020 wird in der Mitte durch das gewünschte Griffelement
bedient.
a)
Abdeckung
Stellring
Leichte Verschmutzungen des Rollostoffes mit einem feuchten Tuch
abwischen. Den Stoff anschließend vorsichtig trockenreiben.
Staub abbürsten.
Halterung
Typ R020: Bei nachlassender Federspannung Rollo im eingebauten
Wandwinkel
Zustand ca. 20-30 cm herunterziehen und einrasten lassen.
Das Rollo dann ausbauen und den Rollobehang ganz aufwickeln.
b)
Im aufgewickelten Zustand das Rollo wieder einbauen.
Dieser Vorgang kann nach Bedarf wiederholt werden.
∆ Wichtig! Das Kettenzug-Getriebe (Typ R010) ist wartungsfrei und
Stellring
Abdeckung
darf nicht geölt werden.
© 2002 BENTHIN • Nachdruck – auch auszugsweise – nur mit schriftlicher Genehmigung • Änderungen und Irrtum
für den gesamten Inhalt vorbehalten • 0902 • 00244212
1.
Volant-
Abschlussprofil
2.
Stoffschlaufe
Stoffschlaufe
Bedienung
Pflege
Montage – Bedienung – Pflege
Typ R010 und R020
Verehrte Kundin, verehrter Kunde,
dieses maßgerechte Rollo wurde speziell für Ihre Bedürfnisse
hergestellt.
Hochwertige Materialien und ein formvollendetes Design
gewährleisten eine lange Lebensdauer und bieten somit
viel Freude an dem erworbenen Produkt.
Bitte lesen Sie die nachfolgenden Hinweise sorgfältig vor der
Montage. Das nötige Montagematerial liegt jedem Rollo bei.
Ihr
Hersteller
