DECOMATIC R011 Montageanleitung

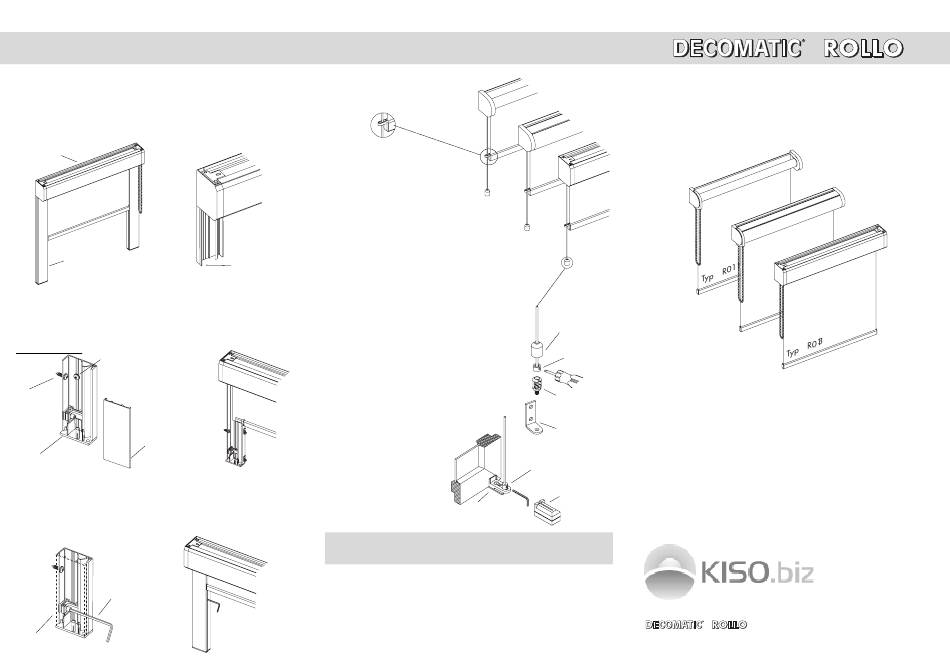

Profilführung montieren
Nachdem wie vorher beschrieben das Rollo eingeclippt oder fest-
geklemmt wurde, erfolgt die Montage der Profilführungen. Dabei
ist darauf zu achten, dass die Profilführungen parallel zueinander
und im rechten Winkel zur Rollokassette verlaufen.
Rollokassette
Profilführung
Anzahl der Bohrungen in der „Basis Profilführung" bestimmen
(vom Untergrund abhängig). Bohrungen in der vorgesehenen Rille
positionieren (Abb.). „Basis Profilführung" anschrauben und
Wandunebenheiten durch Hinterlegen ausgleichen.
Bohrungspositionen
bei Wand-/Fensterflügel-
montage
bei Laibungs-
montage
Abdeckung
Profilführung
Basis
Profilführung
Bei offener Profilführung Rollo abrollen. Falls der Stoffablauf
ungleichmäßig ist, Profilführungen und Kassette überprüfen.
„Abdeckung Profilführung" aufclippen und Halter mit einem
Sechskantschlüssel leicht festziehen.
Sechskant-
schlüssel
Halter
Seilführung montieren
Das Seil auf beiden Seiten durch
die Öse der Endkappe fädeln.
Rollo herunterlassen und untere
Position der Seilführung auf
Fensterflügel, Laibung oder
Fensterbank markieren. Das Seil sollte
dabei mittig durch die Öse der
Endkappe verlaufen.
Bei der Montage der Seilführung im Fensterflügel
Basis
oder in der Laibung wird zunächst der Wandwinkel an
Profilführung
der gewünschten Stelle montiert und anschließend
befestigt. Bei Montage auf der Fensterbank wird die
Halterung direkt dort festgeschraubt.
Zuerst Abdeckung, dann Stellring auf das
Seil ziehen. Stellring an der gewünschten
Position am unteren Seilende locker
anschrauben.
Seil mit Stellring in Halterung a) bzw.
Klemmträger b) einhängen. Das Seil unter
dem Stellring auf die gewünschte
Länge kürzen. Durch Verschieben
des Stellringes Seilspannung
korrigieren.
Stellring fest anziehen.
Abdeckung aufschieben.
Pflege und Bedienung
Leichte Verschmutzungen des Rollostoffes mit einem feuchten Tuch
abwischen. Den Stoff anschließend vorsichtig trockenreiben.
Staub abbürsten.
∆ Wichtig! Das Kettenzug-Getriebe ist wartungsfrei und darf nicht
geölt werden.
© 2002 BENTHIN • Nachdruck – auch auszugsweise – nur mit schriftlicher Genehmigung • Änderungen und Irrtum
für den gesamten Inhalt vorbehalten • 0702 • 00244211
a)
Abdeckung
Stellring
Halterung
b)
Verehrte Kundin, verehrter Kunde,
Wandwinkel
dieses maßgerechte Rollo wurde speziell für Ihre Bedürfnisse
hergestellt.
Stellring
Hochwertige Materialien und ein formvollendetes Design
gewährleisten eine lange Lebensdauer und bieten somit
Abdeckung
viel Freude an dem erworbenen Produkt.
Klemmträger
Bitte lesen Sie die nachfolgenden Hinweise sorgfältig vor der
Montage. Das nötige Montagematerial liegt jedem Rollo bei.
Ihr
Hersteller
Montage – Bedienung – Pflege
Typ R011-R013
