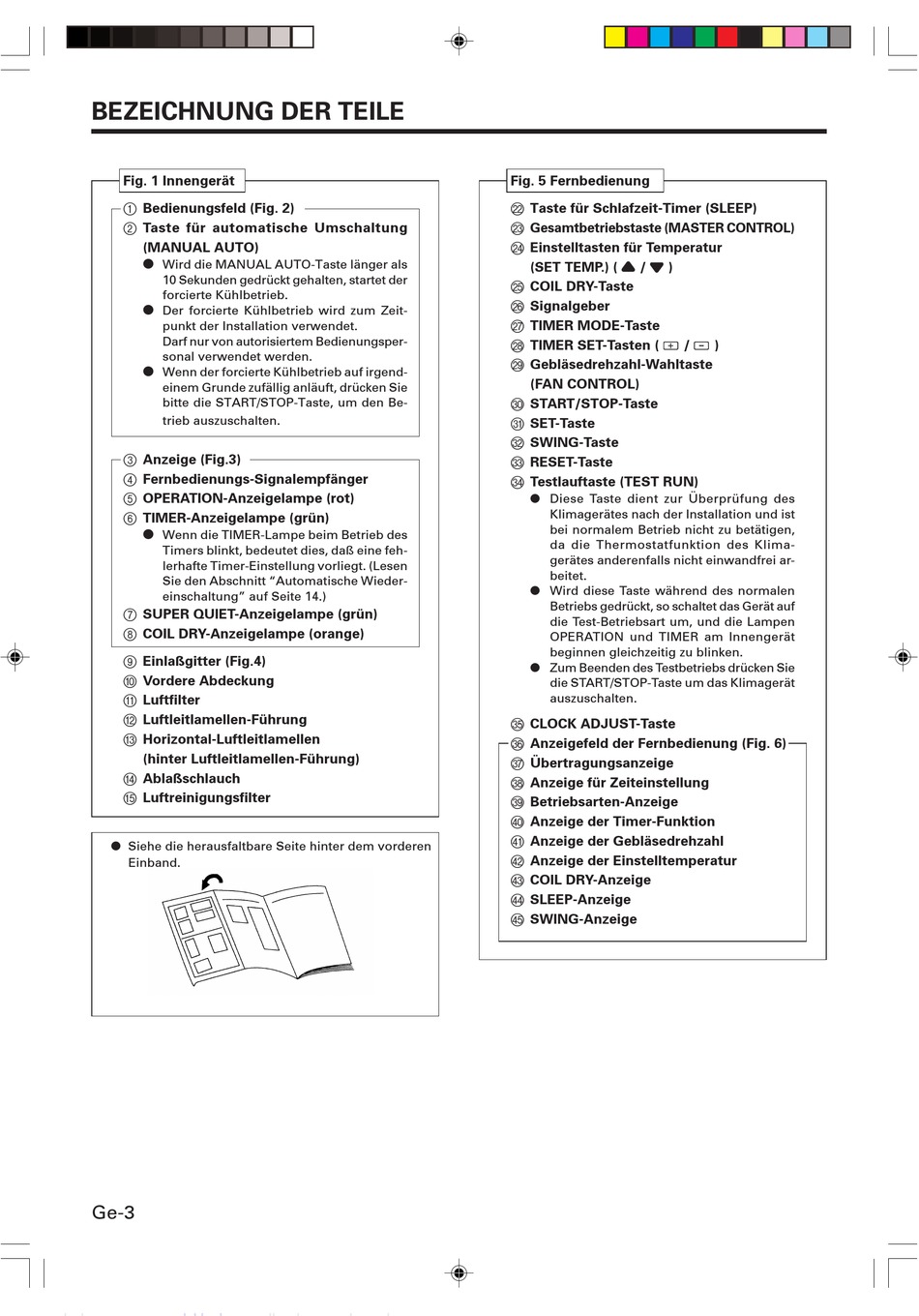

BEZEICHNUNG DER TEILE
Fig. 1 Innengerät
1 Bedienungsfeld (Fig. 2)
2 Taste für automatische Umschaltung
(MANUAL AUTO)
G
Wird die MANUAL AUTO-Taste länger als
10 Sekunden gedrückt gehalten, startet der
forcierte Kühlbetrieb.
G
Der forcierte Kühlbetrieb wird zum Zeit-
punkt der Installation verwendet.
Darf nur von autorisiertem Bedienungsper-
sonal verwendet werden.
G
Wenn der forcierte Kühlbetrieb auf irgend-
einem Grunde zufällig anläuft, drücken Sie
bitte die START/STOP-Taste, um den Be-
trieb auszuschalten.
3 Anzeige (Fig.3)
4 Fernbedienungs-Signalempfänger
5 OPERATION-Anzeigelampe (rot)
6 TIMER-Anzeigelampe (grün)
G
Wenn die TIMER-Lampe beim Betrieb des
Timers blinkt, bedeutet dies, daß eine feh-
lerhafte Timer-Einstellung vorliegt. (Lesen
Sie den Abschnitt "Automatische Wieder-
einschaltung" auf Seite 14.)
7 SUPER QUIET-Anzeigelampe (grün)
8 COIL DRY-Anzeigelampe (orange)
9 Einlaßgitter (Fig.4)
0 Vordere Abdeckung
A Luftfilter
B Luftleitlamellen-Führung
C Horizontal-Luftleitlamellen
(hinter Luftleitlamellen-Führung)
D Ablaßschlauch
E Luftreinigungsfilter
G Siehe die herausfaltbare Seite hinter dem vorderen
Einband.
Ge-3
Fig. 5 Fernbedienung
L Taste für Schlafzeit-Timer (SLEEP)
M Gesamtbetriebstaste (MASTER CONTROL)
N Einstelltasten für Temperatur
(SET TEMP.) (
/
)
O COIL DRY-Taste
P Signalgeber
Q TIMER MODE-Taste
R TIMER SET-Tasten (
S Gebläsedrehzahl-Wahltaste
(FAN CONTROL)
T START/STOP-Taste
U SET-Taste
V SWING-Taste
W RESET-Taste
X Testlauftaste (TEST RUN)
G Diese Taste dient zur Überprüfung des
Klimagerätes nach der Installation und ist
bei normalem Betrieb nicht zu betätigen,
da die Thermostatfunktion des Klima-
gerätes anderenfalls nicht einwandfrei ar-
beitet.
G Wird diese Taste während des normalen
Betriebs gedrückt, so schaltet das Gerät auf
die Test-Betriebsart um, und die Lampen
OPERATION und TIMER am Innengerät
beginnen gleichzeitig zu blinken.
G Zum Beenden des Testbetriebs drücken Sie
die START/STOP-Taste um das Klimagerät
auszuschalten.
Y CLOCK ADJUST-Taste
Z Anzeigefeld der Fernbedienung (Fig. 6)
[ Übertragungsanzeige
\ Anzeige für Zeiteinstellung
] Betriebsarten-Anzeige
^ Anzeige der Timer-Funktion
a Anzeige der Gebläsedrehzahl
b Anzeige der Einstelltemperatur
c COIL DRY-Anzeige
d SLEEP-Anzeige
e SWING-Anzeige
/
)
