Eldat RTS22 Kurzanleitung

RTS22 | RTS23 Wandtaster komplett Format 55
DE

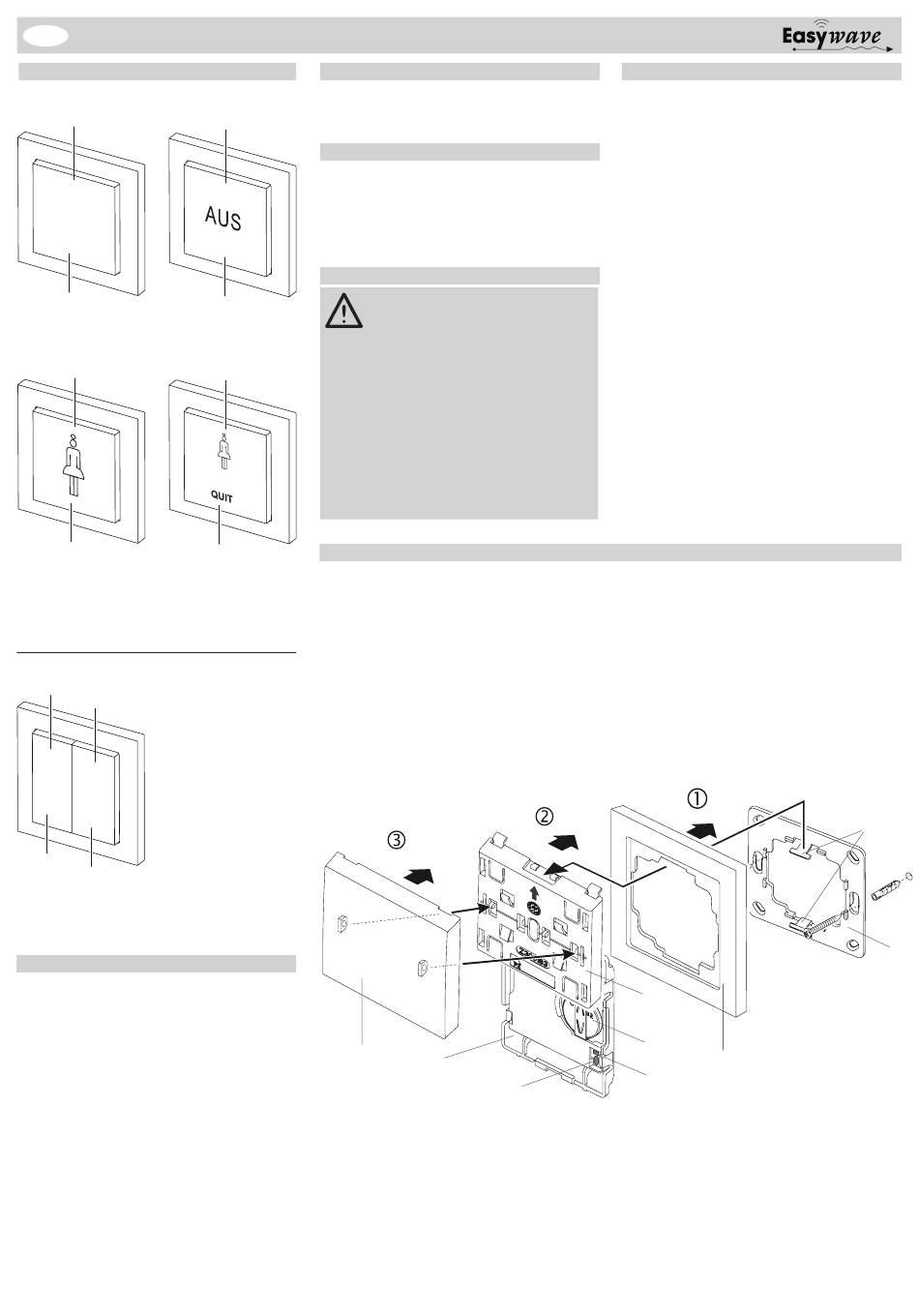

Ausführungen
EINZELWIPPE
A
B
RTS22E5002A12 RTS22E5001B02
EIN/AUS o. IMPULS AUS
A
A
RTS22E5001A05 RTS22E5001B01
RUF weiße Taste QUIT
RTS22E5001A04
RUF rote Taste
DOPPELWIPPE
A
C
B
D
RTS23E5004A12
EIN/AUS (2x) o. IMPULS (4x)
Technische Daten
Frequenz: 868,30 MHz
Sendeleistung: 1,29 mW
Modulation: FSK
Codierung: Easywave
POTA
Spannungs-
versorgung: 1x 3-V-Batterie, CR2032
Betriebstemperatur: -20 °C bis +60 °C
Reichweite: im Freien: ca. 150 m
im Gebäude: ca. 30 m
Abmessungen:
Montageplatte 71/71/1,8 mm
Abdeckrahmen 80/80/9,4 mm
Einzelwippe 55/55/9,0 mm
Doppelwippe 27,5/55/9,0 mm
Gewicht: 44 g (inkl. Batterie und
Abdeckrahmen)
Lieferumfang
Sendemodul, Batterie CR2032, Montageplatte,
Klebepad, Wippe(n), Abdeckrahmen, Bedie-
nungsanleitung
B
Bestimmungsgemäßer Gebrauch
Verwenden Sie die Funk-Taster RTS22/23 nur in
trockenen Innenräumen zum Schalten von Easy-
wave-Funkempfängern.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen.
Sicherheitshinweise
B
Bevor Sie das Produkt in Betrieb
nehmen, lesen Sie bitte diese Anleitung
sorgfältig durch!
- Beachten Sie auch die Bedienungsanleitun-
gen der Funksteuerungen.
- Betätigen Sie den Funk-Taster nur in Sicht-
B
weite der zu steuernden Geräte! Personen
könnten ansonsten in Gefahr geraten!
- Nehmen Sie keine eigenmächtigen Verände-
rungen am Funk-Taster vor!
- Lassen Sie nicht funktionierende Funk-
Taster vom Hersteller überprüfen.
- Bewahren Sie die Batterien außerhalb der
Reichweite von Kindern auf.
B
Inbetriebnahme
1. Befestigen Sie die Montageplatte mit Hilfe von
Schrauben und Dübel oder mittels beiliegen-
der Klebepads am Montageort.
Achtung: Achten Sie auf eine ungehinderte
Funkverbindung. Vermeiden Sie die Monta-
ge in einem Verteilerkasten, Gehäusen aus
Metall, in unmittelbarer Nähe von großen Me-
tallobjekten, auf dem Boden oder in dessen
Nähe.
2. Legen Sie die Batterie in das Sendemodul ein
(s. Abschnitt "Batterie einlegen / wechseln").
A B2
PTx
Funktion
Die Wandtaster sind für die Auf-Putz-Montage in
trockenen Räumen geeignet.
Der Wandtaster wird inklusive Abdeckrahmen ge-
liefert. Optional können auch andere Abdeckrah-
men mit einem Ausschnittsmaß von 55x55 mm
genutzt werden. Bitte beachten Sie die Kompati-
bilitätsliste für Sender aus dem Format 55.
Mittels Tastendruck wird ein Easywave Sendeco-
de (A,B,C oder D) gesendet und die angeschlos-
senen Easywave-Funkempfänger entsprechend
der programmierten Betriebsart geschaltet:
- EIN(A/C) oder AUS(B/D)
IMPULS(A/B/C/D)
-
- AUF(A/C) oder ZU(B/D)
- AUF(A) / STOPP(C/D) / ZU(B).
3. Setzen Sie den Abdeckrahmen auf die
Montageplatte und rasten Sie das Sende-
modul oben und unten auf die Rasthaken.
Der Pfeil auf dem Sendemodul muss nach
oben zeigen.
4. Stecken Sie die Wippe(n) auf das Sende-
modul.
5. Lernen Sie den Sendecode in den Funkemp-
fänger ein. Lesen Sie hierzu bitte die Bedie-
nungsanleitung des Empfängers.
B1
C
D
A
G
B1
B2
PTx Lerntaste (POTA)
C
D
E
F
G
*) Der Abdeckrahmen kann bei Bedarf
ersetzt werden, durch Rahmen mit
Ausschnittsmaß 55x55 mm anderer
Hersteller.
F
E
Wippe(n)
Sendemodul Vorderseite
Sendemodul Rückseite
Batterie CR2032
Abdeckrahmen *)
Montageplatte
Rasthaken
Sende-LED
