Eldat Easywave RTS22 Kurzanleitung

Wandtaster RTS22/23 Format 55 | RTS34/35 Format B6
DE

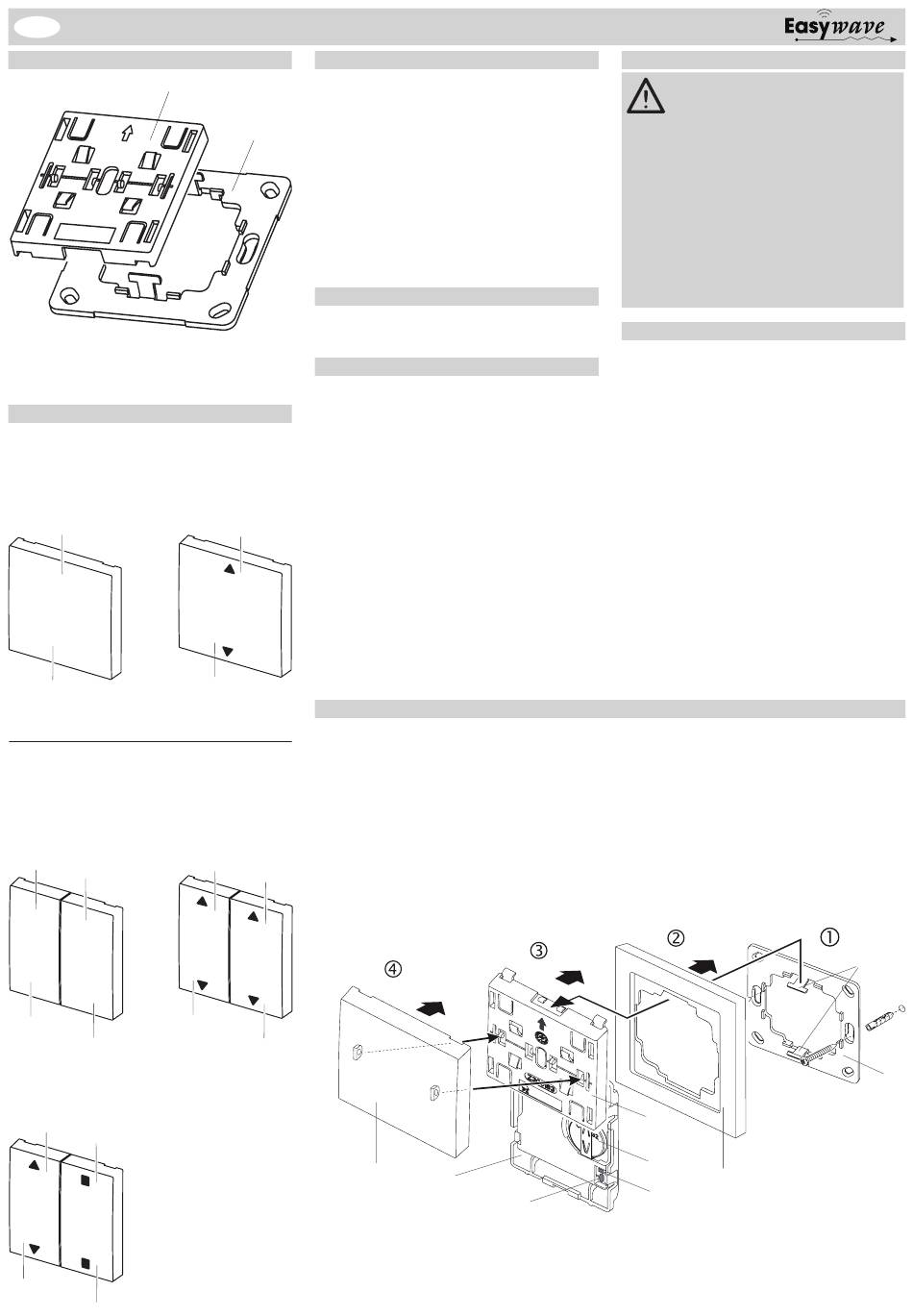

Ausführung
Sendemodul
RTS22E5002A11 für
Einzelwippen
RTS23E5004A11 für
Doppelwippen
Anwendungsvarianten
EINZELWIPPEN
EIN/AUS IMPULS AUF/ZU
oder
RTS22-ACC-02-xxP RTS22-ACC-03-xxP
RTS34-ACC-01-xxP RTS34-ACC-02-xxP
A
B
DOPPELWIPPEN
EIN/AUS AUF/ZU
(2x) oder
IMPULS
(4x) RTS23-ACC-02-xxP2
RTS23-ACC-01-xxP2 RTS35-ACC-02-xxP
RTS35-ACC-01-xxP
A
C
B
D
AUF/STOPP/ZU
RTS23-ACC-03-xxP2
RTS35-ACC-03-xxP
A
C
B
D
Technische Daten
Frequenz:
Sendeleistung:
Modulation:
Codierung:
Montageplatte
Spannungsversor.:
Betriebstemperatur:
Reichweite:
Abmessungen (B/H/L):
Sendemodul:
Montageplatte:
Gewicht:
Lieferumfang
Sendemodul, Batterie CR2032, Montageplatte,
Klebepads, Bedienungsanleitung
Bestimmungsgemäßer Gebrauch
Verwenden Sie die Funk-Taster RTS22/23 und
RTS34/35 nur in trockenen Innenräumen zum
Schalten von Easywave-Funkempfängern.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen.
A
B
Inbetriebnahme
1. Befestigen Sie die Montageplatte mit Hilfe von
Schrauben und Dübel oder mittels beiliegen-
der Klebepads am Montageort.
Achtung: Achten Sie auf eine ungehinderte
(2x)
Funkverbindung. Vermeiden Sie die Monta-
ge in einem Verteilerkasten, Gehäusen aus
Metall, in unmittelbarer Nähe von großen Me-
tallobjekten, auf dem Boden oder in dessen
Nähe.
A
2. Legen Sie die Batterie in das Sendemodul ein
C
(s. Abschnitt "Batterie einlegen / wechseln").
B
D
868,30 MHz
1,29 mW
FSK
Easywave
POTA
1x 3-V-Batterie,
-20 °C bis +60 °C
im Freien: ca. 150 m
im Gebäude: ca. 30 m
51,5/51/10,0 mm
71/71/1,8 mm
34,0 g (inkl. Batterie)
A B2
PTx
Sicherheitshinweise
Bevor Sie das Produkt in Betrieb
nehmen, lesen Sie bitte diese Anleitung
sorgfältig durch!
- Beachten Sie auch die Bedienungsanleitun-
gen der Funksteuerungen.
CR2032
- Betätigen Sie den Funk-Taster nur in Sicht-
weite der zu steuernden Geräte! Personen
könnten ansonsten in Gefahr geraten!
- Nehmen Sie keine eigenmächtigen Verände-
rungen am Funk-Taster vor!
- Lassen Sie nicht funktionierende Funk-
Taster vom Hersteller überprüfen.
- Bewahren Sie die Batterien außerhalb der
Reichweite von Kindern auf.
Funktion
Die Funk-Taster RTS22/23 und RTS34/35 sind
für die Auf-Putz-Montage in trockenen Räumen
geeignet.
Die Taster mit dem Format-55 (RTS22 und
RTS23) passen in die meisten Abdeckrahmen mit
einem Ausschnittsmaß von 55x55 mm.
Die Taster Format-B6 (RTS34 und RTS35) sind
passend für die Busch-Jaeger Schalterprogram-
me: carat,solo, Busch-axcent und future linear.
Die Abdeckrahmen der entsprechenden Schalter-
programme sind nicht im Lieferumfang enthalten.
Mittels Tastendruck wird der Easywavecode
A/B/C/D gesendet und die angeschlossenen
Easywave-Funkempfänger entsprechend ihrer,
am Empfänger ausgewählten, Betriebsart ge-
schaltet:
EIN(A/C) oder AUS(B/D)
-
- IMPULS(A/B/C/D)
- AUF(A/C) oder ZU(B/D)
- AUF(A) / STOPP(C/D) / ZU(B)
3. Setzen Sie den Abdeckrahmen auf die
Montageplatte und rasten Sie das Sende-
modul oben und unten auf die Rasthaken.
Der Pfeil auf dem Sendemodul muss nach
oben zeigen.
4. Stecken Sie die Wippe(n) auf das Sendemo-
dul.
5. Lernen Sie den Sendecode in den Funkemp-
fänger ein. Lesen Sie hierzu bitte die Bedie-
nungsanleitung des Empfängers.
B1
C
D
G
F
E
A
Taste(n)
B1 Sendemodul Vorderseite
B2 Sendemodul Rückseite
PTx Lerntaste
C Batterie CR2032
D Abdeckrahmen
(nicht im Lieferumfang)
E
Montageplatte
F Rasthaken
G Sende-LED
