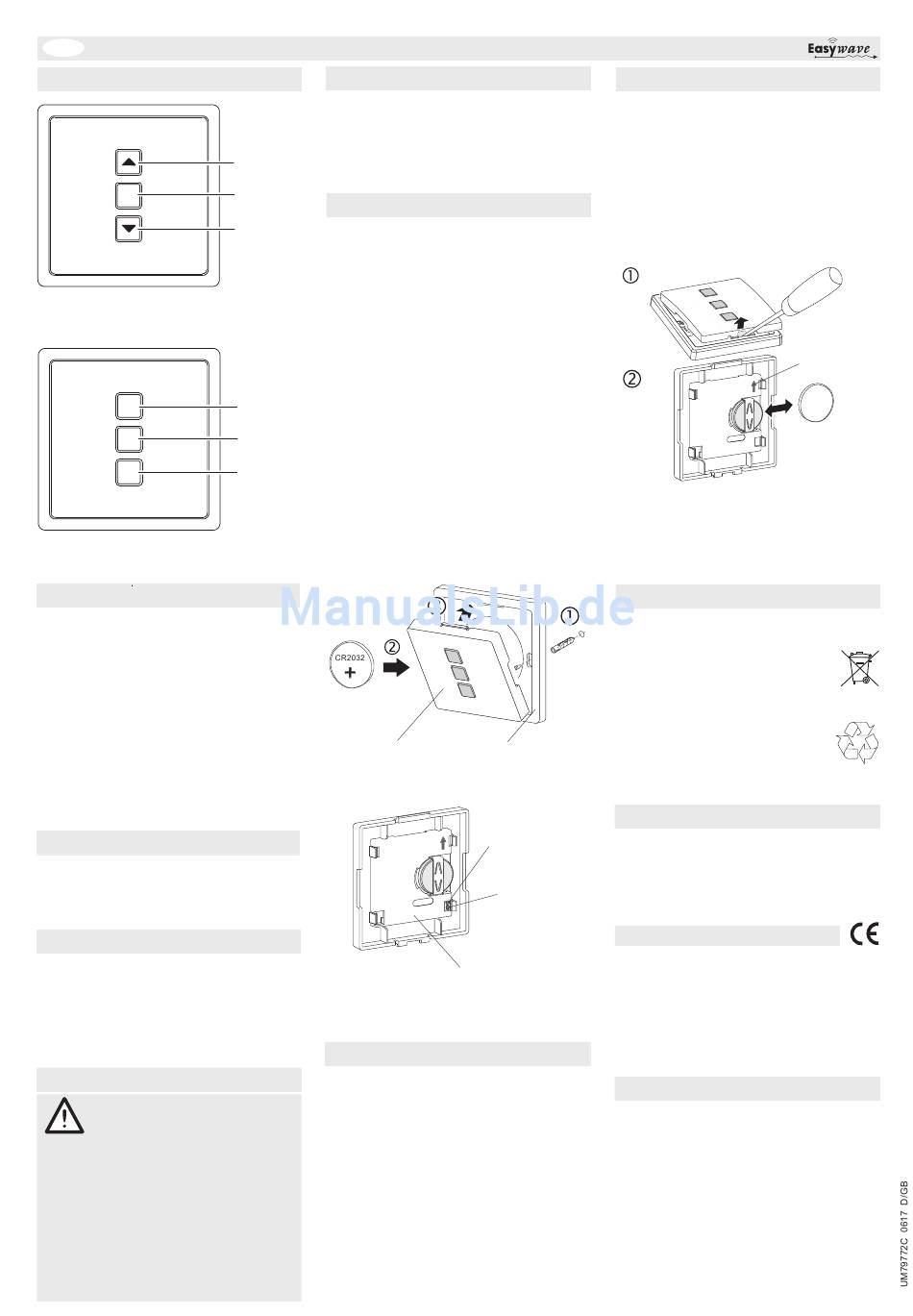

Easywave RTS13 Bedienungsanleitung

Wandtaster RTS13
D
Ausführungen
RTS13E5001-01
1x AUF/STOPP/ZU
3-Tast-Bedienung
RTS13E5003-01
3x IMPULS
1-Tast-Bedienung
Technische Daten
Frequenz: 868,3 MHz
Sendeleistung: 0,13 mW
Modulation: FSK
Codierung: Easywave
Spannungs-
versorgung: 1x 3-V-Batterie, CR2032
Betriebs-
temperatur: -20 °C bis +60 °C
Reichweite: im Freien:
im Gebäude: ca. 30 m
Schutzart: IP30
Abmessungen: 80 x 80 x 10 mm
Gewicht: 47,0 g inkl. Batterie
Lieferumfang
Sendebaugruppe, 1x Batterie CR2032, Be-
festigungsrahmen, Befestigungsset, Bedie-
nungsanleitung
Bestimmungsgemäßer Gebrauch
Verwenden Sie den Funk-Taster RTS13 nur
in trockenen Räumen zum Schalten von
Easywave-Funksteuerungen.
Der Hersteller haftet nicht für Schäden, die
durch unsachgemäßen oder bestimmungs-
fremden Gebrauch entstehen.
Sicherheitshinweise
Bevor Sie das Produkt in Betrieb
nehmen, lesen Sie bitte diese
Anleitung sorgfältig durch!
Beachten Sie auch die Bedienungsanlei-
tungen der Funksteuerungen.
Betätigen Sie den Funk-Taster nur in
Sichtweite der zu steuernden Geräte!
Personen könnten ansonsten in Gefahr
geraten!
Nehmen Sie keine eigenmächtigen Ver-
änderungen am Funk-Taster vor!
Lassen Sie nicht funktionierende Sender
vom Hersteller überprüfen.
Funktion
RTS13 ist ein Funk-Tastsender für die Auf-
Putz-Montage in trockenen Räumen.
Mittels Tastendruck werden der Easywave-
code ausgesendet und die angeschlossenen
AUF
(A)
Easywave-Funksteuerungen geschaltet.
STOPP
(C)
Inbetriebnahme
ZU
(B)
1. Schrauben oder kleben Sie den Rahmen
mit Hilfe der Schrauben und Dübel oder
der Klebepads an den Montageort.
Achtung! Achten Sie auf eine ungehin-
derte Funkverbindung. Vermeiden Sie
die Montage in einem Verteilerkasten,
Gehäusen aus Metall, in unmittelbarer
Nähe von großen Metallobjekten, auf
dem Boden oder in dessen Nähe.
2. Legen Sie die beiliegende Batterie ein.
Achten Sie auf die richtige Polung, der
A
Pluspol muss sichtbar sein.
3. Rasten Sie die Sendebaugruppe erst
C
unten, dann oben in den Rahmen ein.
Der Pfeil auf der Rückseite der Sende-
B
baugruppe muss nach oben zeigen.
4. Lernen Sie den Sendecode in die Funk-
steuerung ein. Lesen Sie hierzu bitte die
Bedienungsanleitung der Funksteue-
rungen.
ca. 150 m
Sendebaugruppe
Vorderseite
Fehlerbehebung
Reagiert die Steuerung nicht auf den Funk-
Taster:
- Wechseln Sie ggf. die Batterien.
- Überprüfen Sie den Montageort auf eine
ungehinderte Funkverbindung zwischen
Funk-Taster und Funksteuerung.
- Lernen Sie ggf. den Sendecode erneut in
die Funksteuerung ein.
- Unter Umständen kann es zu Störungen
durch weitere Funkprodukte kommen, die
die gleiche Frequenz benutzen und in
unmittelbarer Nähe arbeiten.
Batterie wechseln
1. Hebeln Sie die Sendebaugruppe am
2. Wechseln Sie die Batterie. Verwenden
3. Setzen Sie die Sendebaugruppe wieder
Hinweis: Die Codierung des Senders bleibt
auch erhalten, wenn keine Spannungsver-
sorgung anliegt. Nach einem Batteriewechsel
muss die Codierung nicht neu in die Funk-
Steuerung eingelernt werden.
Entsorgungshinweise
Altgeräte und Batterien dürfen nicht mit
dem Hausmüll entsorgt werden!
Entsorgen Sie Altgeräte über eine
Sammelstelle für Elektronikschrott
oder über Ihren Fachhändler.
Entsorgen Sie die Altbatterien in
einen Wertstoffbehälter für Altbat-
terien oder über den Fachhandel.
Befestigungs-
Entsorgen Sie das Verpackungs-
rahmen
material in die Sammelbehälter für
Pappe, Papier und Kunststoffe.
Gewährleistung
Innerhalb der gesetzlichen Garantiezeit be-
LED
seitigen wir unentgeltlich Mängel des Gerä-
tes, die auf Material- oder Herstellungsfehler
beruhen, durch Reparatur oder Umtausch.
Lerntaste PTx
Die Garantie erlischt bei Fremdeingriff.
Konformität
Hiermit erklärt ELDAT GmbH, dass der Funk-
Sendebaugruppe
anlagentyp RTS13 der Richtlinie 2014/53/EU
Rückseite
entspricht.
Der vollständige Text der EU-Konformitätser-
klärung ist unter der folgenden Internetadres-
se verfügbar: www.eldat.de
Für den Einsatz in: EU/CH/FL/IS
Kundendienst
Sollten trotz sachgerechter Handhabung
Störungen auftreten oder wurde das Gerät
beschädigt, wenden Sie sich bitte an Ihren
Händler oder an den Hersteller.
ELDAT GmbH
Im Gewerbepark 14
15711 Königs Wusterhausen
Deutschland
Telefon: + 49 (0) 33 75 / 90 37-310
Telefax:
Internet: www.eldat.de
E-Mail:
unteren Rand vorsichtig aus dem Be-
festigungsrahmen.
Sie ausschließlich Batterien des Typs
CR2032. Achten Sie auf die richtige
Polung, der Pluspol muss sichtbar
sein!
in den Befestigungsrahmen ein.
Pfeilrichtung
aufwärts!
C R 2 0 3 2
+ 49 (0) 33 75 / 90 37-90
