Schritt
4.

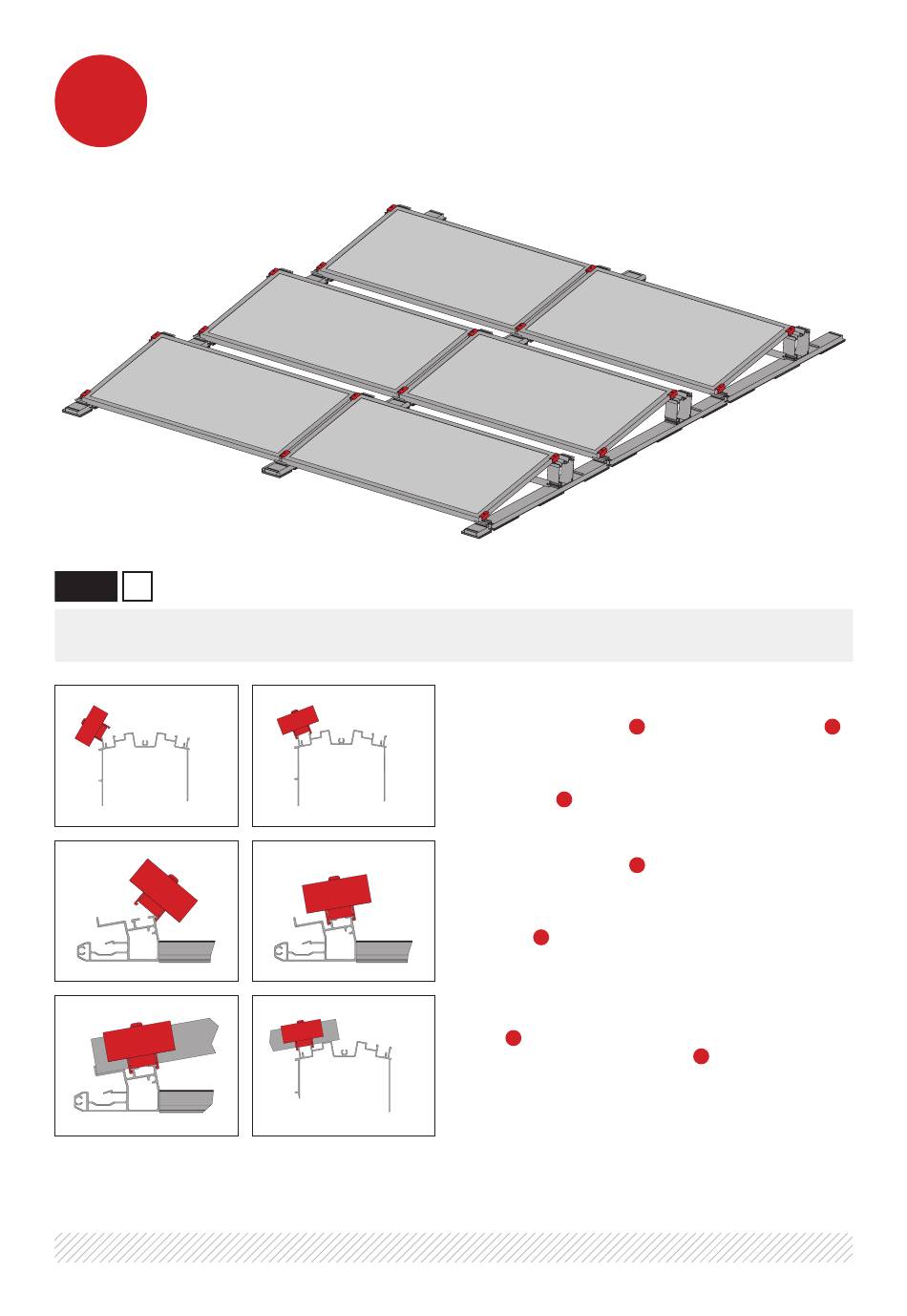

MITTEL- UND ENDKLEMMEN F MONTIEREN UND
MODULE VERSCHRAUBEN
i
INFO
Module zuerst, oder Klemmen zuerst ... Beides ist möglich.
Montageanleitung | TRITEC PMT EVOlution South
ABlAuF:
Mittel- und Endklemmen F
an der unteren Führungsnut ansetzen und auf die gegenüber-
liegende Führungsnut aufdrücken bis die Clickrastung mit
hörbaren Geräusch einrastet. Auf sicheren und bündigen Sitz
der Klemmen F in den Führungsnuten achten!
Mittel- und Endklemmen F
oberen Führungsnut ansetzen und auf die gegenüberliegende
Führungsnut aufdrücken bis die Clickrastung mit hörbaren
Geräusch einrastet. Auf sicheren und bündigen Sitz der
Klemmen F in den Führungsnuten achten!
Module auflegen und auf mittigen Sitz auf dem Bauteil
Cube
C und Base achten. Auf flächiges und sauberes An-
liegen der Mittel- und Endklemmen
Feststellschrauben anziehen. Hierbei sind die Montagean-
leitungen der Modulhersteller zwingend zu beachten. Maxi-
males Anzugsdrehmoment der Feststellschrauben 15 Nm.
an der Aussenseite des Cube
an der Innenseite der Base an der
F am Modul achten.
Seite 14 / 17
