PITCH

PITCHFACTOR

PITCH

Benutzerhandbuch

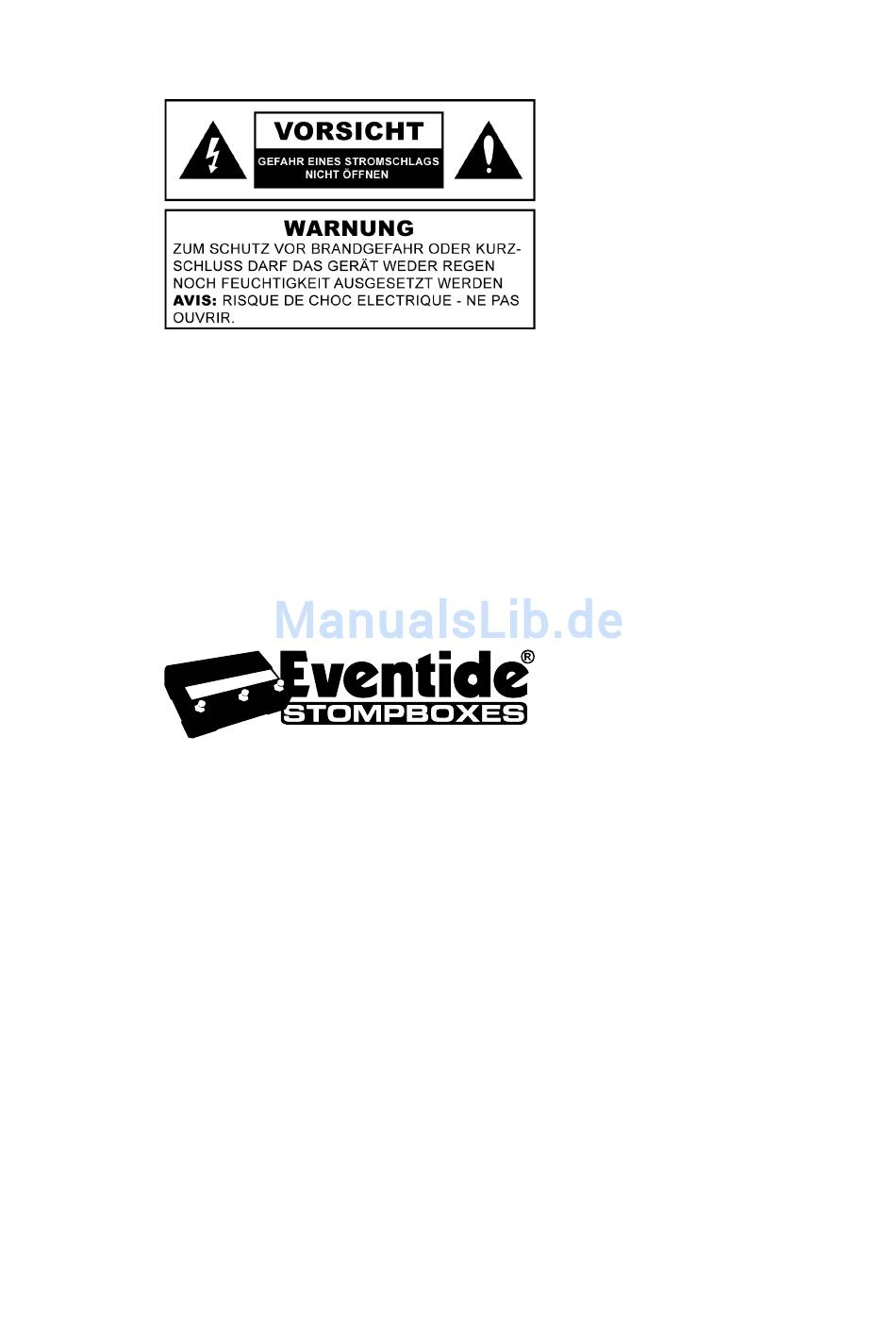

WARNUNGEN

Verwenden Sie ausschließlich das mitgelieferte Netzteil.

Vermeiden Sie das Eindringen von Flüssigkeiten ins Gerät.

Setzen Sie das Gerät weder extremer Hitze noch Feuchtig-

keit aus.

Öffnen Sie das Gerät nicht – Im Innern befinden sich keine

Bauteile, die vom Endverbraucher gewartet werden können.

Dieses Gerät wurde getestet und entspricht den Richtlinien für Class-B-

Digitalgeräte gemäß Abschnitt 15 der FCC-Bestimmungen. Für die Inbetriebnah-

me wird vorausgesetzt: (1) Dieses Gerät darf keine gefährlichen Einstreuungen

erzeugen. (2) Dieses Gerät muss elektromagnetische Einstreuungen akzeptieren.

Inhaltsverzeichnis

Inhaltszusammenfassung für Eventide PITCHFACTOR

Seite 1: Warnungen
PITCH PITCHFACTOR PITCH PITCH Benutzerhandbuch Benutzerhandbuch Benutzerhandbuch Benutzerhandbuch WARNUNGEN WARNUNGEN WARNUNGEN WARNUNGEN Verwenden Sie ausschließlich das mitgelieferte Netzteil. Vermeiden Sie das Eindringen von Flüssigkeiten ins Gerät. Setzen Sie das Gerät weder extremer Hitze noch Feuchtig- keit aus. Öffnen Sie das Gerät nicht – Im Innern befinden sich keine Bauteile, die vom Endverbraucher gewartet werden können.
Seite 2 PitchFactor-Benutzerhandbuch Inhaltsverzeichnis Complete UG Part # 159022 Contents Part. # 141175 Rev B Eventide und Harmonizer sind eingetragene Warenzeichen von Eventide Inc. ©2009 Eventide Inc.
Seite 3: Inhaltsverzeichnis
PitchFactor-Benutzerhandbuch Inhaltsverzeichnis WARNUNGEN......................1 Einleitung ......................6 Einige kurze Ratschläge ..................6 Hauptmerkmale .....................6 Überblick .......................7 Die Grundlagen......................8 Anschlüsse......................11 Typische Setups ....................12 Bypass-Funktion ....................16 Mix-Regler......................18 Peak-LED ......................19 Tuner........................20 Die Effekte ......................21 Effekte auswählen ...................21 Regler - Anpassen der Effekte................. 21 Diatonic ......................23 Quadravox ......................24 HarModulator / Chromatische Tonhöhenänderung..........26...
Seite 4 PitchFactor-Benutzerhandbuch Inhaltsverzeichnis Play-Modus......................44 Aktiv/Bypass-Fußschalter................44 Flex/Learn-Fußschalter ...................44 Tap-Fußschalter....................45 Tuner ......................45 Bank-Modus ......................46 Presets laden....................46 Preset-Bänke auswählen .................47 Aktive Bänke ....................47 Tempo .........................49 Tempo ein- und ausschalten................49 Tap-Tempo-Funktion ..................49 Global Tempo....................49 Feineinstellung für Tempo und Delays ..............50 Tempo ......................50 Delay.......................50 Edited-Preset-Anzeige..................50 Presets speichern ....................50 Presets in Bänken organisieren................
Seite 5 PitchFactor-Benutzerhandbuch Inhaltsverzeichnis Wiederherstellung der Werks-Systemeinstellungen .........74 Wiederherstellen der Werkseinstellungen für die Effekte und Systemeinstellungen ..................74 Software-Updates ...................74 MIDI-Implementationstabelle................75 Spezifikationen ....................76 GEWÄHRLEISTUNG....................77...
Seite 6: Einleitung
Wir haben seit Jahren davon geträumt, Live-Musikern unsere Studio- Rackeffekte zur Verfügung zu stellen - insbesondere in Form von Bodenpedalen für den Gitarristen. Mit PitchFactor sind wir diesem Traum wieder ein Stück naher gekommen und bieten Ihnen absolut herausragende Effekte, höchste Klangquali- tät, hohe Prozessorleistung und unvergleichliche Vielseitigkeit für den Einsatz auf...
Seite 7: Überblick
PitchFactor-Benutzerhandbuch Überblick Auf der Website www.eventide.com www.eventide.com www.eventide.com finden Sie dieses Handbuch in anderen Spra- www.eventide.com chen, häufig gestellte Fragen mit den zugehörigen Antworten (FAQs), Informatio- nen zu Zubehör und eine Anleitung zum Download von Software-Updates für PitchFactor. Überblick Überblick Überblick...
Seite 8: Die Grundlagen
PitchFactor erlaubt das Speichern einer Effekteinstellung, nachdem Sie die Regler wunschgemäß eingestellt haben. Ein Effekt mit den zugehörigen Parameterein- stellungen wird als „Preset” bezeichnet. PitchFactor kann bis zu 100 Presets spei- chern. Wie Sie Presets sichern, erfahren Sie später in dieser Bedienungsanleitung.
Seite 9 PitchFactor-Benutzerhandbuch Die Grundlagen Presets werden paarweise gespeichert. Jedes Preset-Paar wird als Bank bezeich- net. Es sind 50 Bänke zur Verwaltung der 100 Presets verfügbar. Die Bänke kön- nen durch wiederholtes Betätigen des rechten Fußschalters im Bank-Modus um- geschaltet werden. Fußschalter im Play Fußschalter im Play- - - - und Bank...
Seite 10 Bankumschaltung Im Bank-Modus stehen 2 der 100 Presets direkt im Zugriff. Um die weiteren 98 Presets zu erreichen, müssen Sie die Bänke wechseln. PitchFactor bietet die Mög- lichkeit eine Bank ein- und auszuschalten. Diese Möglichkeit ist im Bühnenbetrieb wichtig, denn Sie können so nur die Bänke und Presets aktivieren, die Sie auch benötigen.
Seite 11: Anschlüsse
6,3 mm Mono-Klinkenkabeln genutzt werden. PitchFactor kann also direkt an Ihre Gitarre, hinter anderen Effektpedalen, in dem Effektweg Ihres Verstärkers oder in den Send-/Return und Insert-Kanälen Ihres Mischpults eingeschliffen werden. Aufgrund der existierenden Vielfalt an Gitarren, Effekten, Verstärkern und Mischpulten, können wir Ihnen kein ‚bestes’...
Seite 12: Typische Setups
Sollten Sie andere Bodeneffekte oder Effektpedale nutzen, sollten Sie diese ideal- erweise vor dem PitchFactor in der Signalkette platzieren. Schließen Sie den Ein- gang 1 von PitchFactor and den Ausgang des letzten Pedals an. Sollte die Peak- LED von PitchFactor beständig leuchten, stellen Sie den Eingangspegelschalter auf...
Seite 13 Sollten Sie andere Bodeneffekte oder Effektpedale nutzen, sollten Sie diese ideal- erweise vor dem PitchFactor in der Signalkette platzieren. Schließen Sie den Ein- gang 1 von PitchFactor an den Ausgang 1 des letzten Pedals an. Sollte dieses Pe- dal Stereoausgänge bieten, so schließen Sie seinen zweiten Ausgang am Eingang 2 von PitchFactor an.
Seite 14 PitchFactor-Benutzerhandbuch Bypass-Funktion Gitarre > Verstärker Gitarre > Verstärker- - - - Effektweg Send > PitchFactor > Verstärker Gitarre > Verstärker Gitarre > Verstärker Effektweg Send > PitchFactor > Verstärker Effektweg Send > PitchFactor > Verstärker Effektweg Send > PitchFactor > Verstärker- - - - Effek...
Seite 15 Effektweg Send> PitchFactor > Mischpult Effektweg Send> PitchFactor > Mischpult- - - - Effektreturn Effektweg Send> PitchFactor > Mischpult Effektreturn Effektreturn Effektreturn Wenn Sie den PitchFactor mit einem Mischpult verbinden, setzen Sie die Pegel- schalter für den Ein- und Ausgang auf die Position „Line.”...
Seite 16: Bypass-Funktion
Bypass- - - - Funktion Funktion Funktion Funktion Es ist wichtig, dass Sie die Bypass-Funktion im PitchFactor nutzen, die am besten zu Ihrem Setup passt. Im PitchFactor können Sie zwischen den Bypass-Typen DSP- Bypass oder Relais-Bypass wählen. Die Voreinstellung im PitchFactor ist DSP-Bypass.
Seite 17 Einsatz eines geeigneten Audio-Interfaces (etwa ein Firewire- Interface), zudem sollten Sie den Bypass-Modus der Anwendung passend wählen. Hinweis: Die Bypass-Funktion im PitchFactor wurde mit aller Sorgfalt so entwi- ckelt, dass Sie den Klang in keiner Weise beeinflusst.
Seite 18: Mix-Regler
Mono/Stereo Mono/Stereo Mono/Stereo PitchFactor erkennt selbst, welche Ein- und Ausgangsbuchsen belegt sind und stellt das I/O-Routing entsprechend her. Mit einem Monoeingang (Input 1) und Stereoausgängen, wirkt der Mix-Regler auf beide Ausgänge, bezieht sich dabei aber nur auch den Monoeingang (Input 1). Mit Stereoeingängen bezieht sich der Dry-Anteil von Ausgang 1 auf Eingang1 und Ausgang 2 auf Eingang 2.
Seite 19: Peak-Led
Wenn die Peak-LED permanent leuchtet, sollten Sie den Eingangspegel re- duzieren, indem Sie den Pegel der Signalquelle herunterregeln, die den PitchFac- tor speist. Ein anderer Weg wäre es, den Eingangswahlschalter auf die Line- Position zu setzen. PitchFactor bietet eine Soft-Clipping-Schaltung, die unange- nehme Störgeräusche bei Übersteuerungen vermindert.
Seite 20: Tuner
Wenn der Tuner aktiv ist, wird das Audiosignal abhängig von der Einstellung im System-Modus wahlweise auf Bypass geschaltet oder gemutet. Die Voreinstellung ist Muted. PitchFactor bietet zwei Tuner-Darstellungen: eine grafische und eine nummeri- sche (Prozent-) Darstellung. Drücken Sie den Endlosregler, um zwischen den bei- den Modi umzuschalten.
Seite 21: Die Effekte
PitchFactor-Benutzerhandbuch Die Effekte Die Effekte Die Effekte Die Effekte Die Effekte PitchFactor integriert zehn spezielle Pitch-basierte Effekte – Diatonic, Quadravox, HarModulator, Micro-Pitch, H910/H949, PitchFlex, Octaver, Crystals, HarPeggia- tor und Synthonizer. Effekte auswählen Effekte auswählen Effekte auswählen Effekte auswählen Die Effekte können über den Endlosregler ausgewählt werden. Wenn Sie mit dem Endlosregler zwischen den Effekten wechseln, erhalten Sie einen guten Überblick...
Seite 22 PitchFactor-Benutzerhandbuch Die Effekte Mix- - - - Regler Regler Regler Regler Steuert das Wet/Dry-Verhältnis zwischen 0 (unbearbeitetes Signal) und 100% (nur Effektsignal). Dieser Regler hat bei allen Effekten dieselbe Funktion. Lesen Sie die Beschreibung von KILLDRY weiter vorne.
Seite 23: Diatonic
Tonhöhe innerhalb des gewählten harmonischen Intervalls auf Basis der von Ihnen eingestellten Tonart und Skala. Der Diatonic-Shifter in PitchFactor verfügt über zwei unabhängig voneinander steuerbare Pitcher (A & B) mit separaten Delay- und Feedback-Einstellungen. Dia- tonic analysiert die von Ihnen gespielten Noten und korrigiert die Tonhöhe auto- matisch auf die gewählte Stimmung.
Seite 24: Quadravox
PitchFactor-Benutzerhandbuch Die Effekte Key/Depth Key/Depth Key/Depth Key/Depth Dient zur Auswahl des Grundtons. Scale/Speed Scale/Speed Scale/Speed Scale/Speed Dient zur Auswahl der Skala. Folgende Skalen werden unterstützt: [MAJ]-Major, [min]-Minor, [DOR]-Dorian, [PHRG]-Phrygian, [LYD]-Lydian, [MLYD]-Mixolydian, [LOC]-Locrian, [Hmin]-Harmonic Minor, [Mmin]- Melodic Minor, [Wton]-Whole Tone, [ENIG]-Enigmatic, [NPLT]-Neapolitan, [HUNG]-Hungarian.
Seite 25 PitchFactor-Benutzerhandbuch Die Effekte Delay A Delay A Delay A Delay A HINWEIS: Die Delay-Regler arbeiten im Quadravox anders als bei den anderen Effekten. Die vier Delays im Quadravox sind nicht einzeln einstellbar. Stattdessen sind sie an A gekoppelt, wobei A das kürzeste Delay ist, B etwas länger ist, C län- ger als B und schließlich D länger als C ist.
Seite 26: Harmodulator Chromatische Tonhöhenänderung
PitchFactor-Benutzerhandbuch Die Effekte HarModulator HarModulator / / / / Chromatische Tonhöhenänderung Chromatische Tonhöhenänderung HarModulator HarModulator Chromatische Tonhöhenänderung Chromatische Tonhöhenänderung HarModulator kombiniert zwei chromatische Pitch Shifter mit Modulation, um extreme Effektvariationen zwischen „dezent“ und „abgedreht“ zu ermöglichen. Chromatische Pitch Shifter erlauben es, das Pitch-Verhältnis jeder Voice in Halb- tonschritten (12 Schritte pro Oktave) einzustellen.
Seite 27: Micropitch
PitchFactor-Benutzerhandbuch Die Effekte Scale/Speed Scale/Speed Scale/Speed Scale/Speed Steuert die Modulationsrate. Xnob Xnob Xnob Xnob Dient zur Auswahl der Modulationsform. Drehen Sie den Regler ganz nach rechts, um Envelope auszuwählen und die Tonhöhenmodulation anschlagsdynamisch zu steuern. Ynob Ynob Ynob Ynob Steuert das Feedback für die Delays A und B.
Seite 28: H910/H949
Delays. Um diese Klassiker optimal nachzubilden, empfehlen wir Ihnen, wahlweise PitchA oder PitchB auf unisono (1,00) einzustellen und diesen Ausgang ohne Tonhöhenänderung für Feedback zu verwenden. Beachten Sie zu- dem, dass PitchFactor im Vergleich zum Original ein zehnmal längeres Delay bie- tet. Pitch Mix...
Seite 29: Pitchflex
'weich' abgestuftes Splicing. Algorithmus 2 analysiert das Audiomaterial und ver- wendet einen intelligenten Splicing-Algorithmus, der das Glitching hervorragend minimiert. In PitchFactor können Sie jeden dieser Algorithmen anwählen und so ihren klassischen Sound nachbilden. Dank der enormen Leistungszuwächse im DSP-Bereich gibt es heute deutlich intelligentere Methoden zur Vermeidung von Glitches als in den Tagen des H910/H949.
Seite 30 PitchFactor-Benutzerhandbuch Die Effekte Delay A/Delay B Delay A/Delay B Delay A/Delay B Delay A/Delay B Diese Parameter sind dafür vorgesehen, wenn der Flex-Fußschalter zur Tonhö- henänderung in den Voices A und B benutzt wird. Der Regler Delay A steuert die Dauer von der virtuellen Minimal- zur virtuellen Maximalposition.
Seite 31: Octaver
Pitch Mix Pitch Mix Pitch Mix Steuert die Mischung zwischen den ersten und zweiten Sub-Harmonischen (A&B). Anders als bei den anderen Effekten in PitchFactor werden die Eingänge 1 und 2 nicht gemischt. Pitch A/Pitch Pitch A/Pitch B B B B...
Seite 32: Crystals
Steuert die Mischung zwischen den Oktaven [oct] und FUZZ [fz]. Crystals Crystals Crystals Crystals Crystals ist ein klassischer Eventide-Effekt – zwei Reverse-Pitch-Changer mit un- abhängig einstellbaren Delays und Feedback mit zusätzlichem Reverb. Pitch Mix Pitch Mix Pitch Mix Pitch Mix Steuert das Pegelverhältnis zwischen PitchA und PitchB.
Seite 33: Harpeggiator
Dauer für jeden Schritt einstellen, so dass Sie die Tonhöhe bei jedem Schritt gut hören können. Hinweis: Wenn MIDI-Clock und Tempo aktiv sind, durchläuft der Sequenzer die Schritte erst dann, wenn ein MIDI-Clock-Signal in den PitchFactor eingespeist wird. Pitch Mix...
Seite 34 Tonhöhen oberhalb und unterhalb von Uni- son. Bei einem Großteil der Pitch-Sequenzen ist jeder Schritt einer festen Tonhöhe zugeordnet. Allerdings bietet PitchFactor auch die Möglichkeit, die Tonhöhe für jeden Schritt zu variieren - diese Option kommt in einigen Sequenzen zum Ein- satz.
Seite 35 PitchFactor-Benutzerhandbuch Die Effekte 17. Beginnt unisono, fällt dann eine Oktave nach unten ab, springt wieder auf unisono, springt dann kurz eine Oktave nach oben, anschließend auf die Quinte und endet dann wieder unisono. 18. Vier kurze Sprünge nach oben um eine Quinte, fällt abschließend wieder auf unisono ab.
Seite 36 PitchFactor-Benutzerhandbuch Die Effekte 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 +1oct -1oct unisono -1oct -2oct 1 1 1 1...
Seite 37 PitchFactor-Benutzerhandbuch Die Effekte +1oct unisono unisono unisono +1oct unisono 1 1 1 1 +1oct unisono 2 2 2 2 +1oct -1oct unisono 3 3 3 3 +1oct -1oct unisono 4 4 4 4 +1oct -P4oct unisono 5 5 5 5 +Μ6...
Seite 38 PitchFactor-Benutzerhandbuch Die Effekte Delay A/B Delay A/B Delay A/B Delay A/B Dient zur Auswahl der Rhythm/Groove-Sequenz für A/B. Als Rhythm-Sequenzen stehen 21 wählbare Presets zur Auswahl. Der Pegel jedes Signals in jedem Schritt wird grafisch über die beleuchteten LEDs in jeder Spalte dargestellt.
Seite 39: Synthonizer
PitchFactor-Benutzerhandbuch Die Effekte Zur Auswahl stehen jeweils fünf Filter-, Fuzz- und Glitch-Effekte. Alternativ wäh- len Sie eine der vier verschiedenen Zufallseffektsequenzen – [RnFL]= Zufallsfilter, [RnfZ]= zufälliges Fuzz, [RnGl]= zufällige Glitches und [RnM]= zufällige Kombina- tion aus Filter, Fuzz und Glitches.
Seite 40 PitchFactor-Benutzerhandbuch Die Effekte Key/Depth Key/Depth Key/Depth Key/Depth Dient zur Auswahl des Reverb-Pegels. Scale/Speed Scale/Speed Scale/Speed Scale/Speed Dient zur Auswahl der Reverb-Decay-Zeit. Xnob Xnob Xnob Xnob Dient zur Auswahl der Wellenform für Voice A - Sinus (SIN), Dreieck (TRI) oder Sägezahn (SW).
Seite 41: Catchup-Funktion
Wert 3 einstellen lässt. Wenn das während dem Spielen passiert, kann das ziemlich irritierend sein. Die Catchup-Funktion im PitchFactor nun dient der Vermeidung von Parameter- sprüngen, wenn die gespeicherte nicht mit der aktuellen Reglerposition überein- stimmt. Bei eingeschalteter Catchup-Funktion springt der Parameterwert nicht unmittelbar.
Seite 42: Expression-Pedal
PitchFactor-Benutzerhandbuch Expression-Pedal Drücken Sie kurz auf den Endlosregler. Drehen Sie den Endlosregler, um eine Auswahl zwischen ON und OFF zu treffen. Halten Sie den Endlosregler gedrückt und betätigen Sie gleichzeitig den rechten Fußschalter für einige Sekunden, um den System- Modus zu verlassen.
Seite 43 0 und 3 Volt. Achten Sie beim Betrieb dieses Eingangs mit externen Steuer- spannungen auf Brummschleifen. Sollten Sie ein Brummen hören, wenn Sie eine Steuerquelle am Pedaleingang von PitchFactor angeschlossen haben, dann ist diese möglicherweise über eine andere Masse als Ihre Audioein- und -ausgänge geerdet.
Seite 44: Die Fußschalter - Play- Und Bank-Modus
Diatonic/Quadravox Diatonic/Quadravox Diatonic/Quadravox Diatonic/Quadravox Für die „skalen-relevanten“ Effekt Diatonic und Quadravox drücken und halten Sie die Learn-Taste, während Sie eine Note spielen: PitchFactor stellt die Tonart nun auf diese Note ein. HarModulator HarModulator HarModulator HarModulator Transponiert beide Voices um eine Oktave nach oben.
Seite 45: Tap-Fußschalter
PitchFactor-Benutzerhandbuch Die Fußschalter – Play- und Bank-Modus PitchFlex PitchFlex PitchFlex PitchFlex Verwenden Sie diese Taste anstelle eines Expression-Pedals, um die Tonhöhen- änderung von der Minimal- zur Maximalposition zu sweepen. Octaver – – – – Nicht benutzt Octaver Nicht benutzt Octaver...
Seite 46: Bank-Modus
PitchFactor-Benutzerhandbuch Die Fußschalter – Play- und Bank-Modus Bank Bank Bank Bank- - - - Modus Modus Modus Modus Im Bank-Modus zeigt das Display die Bank- und Preset-Nummer des aktuell auf- gerufenen Presets. Über die linken und mittleren Fußschalter können Sie unmit- telbar zwischen den Presets 1 und 2 wechseln sowie die Bypass-Funktion nutzen.
Seite 47: Preset-Bänke Auswählen
PitchFactor-Benutzerhandbuch Die Fußschalter – Play- und Bank-Modus * Hinweis: Je nach Einstellung kann PitchFactor beim Umschalten von Presets den Mix- und Tempo-Parameter laden oder beibehalten, indem er die gespeicherten Werte anderer Presets ignoriert. Zwar werden die Tempo-Werte immer mit dem Preset gespeichert, möglicherweise möchten Sie aber dennoch Ihre aktuellen Ein-...
Seite 48 PitchFactor-Benutzerhandbuch Die Fußschalter – Play- und Bank-Modus die Bänke 5 bis 10 aktiv. Durch eine sinnvolle Gruppierung Ihrer Presets können Sie einen Song oder ein ganzes Set vorbereiten, ohne sich durch alle 100 Presets klicken zu müssen. Entsprechend sollten Sie beim Speichern der Presets auch immer an den praktischen Einsatz denken.
Seite 49: Tempo
PitchFactor-Benutzerhandbuch Tempo Tempo Tempo Tempo Tempo Tempo ein Tempo ein Tempo ein Tempo ein- - - - und ausschalten und ausschalten und ausschalten und ausschalten Sie können die Tempo-Funktion unmittelbar durch Druck auf den zugehörigen Regler ein- und ausschalten. Wenn die Tempo-Funktion eingeschaltet ist, blinkt die Tempo-LED in der eingestellten Geschwindigkeit.
Seite 50: Feineinstellung Für Tempo Und Delays
PitchFactor-Benutzerhandbuch Edited-Preset-Anzeige Feineinstellung für Tempo und D Feineinstellung für Tempo und De e e e lays lays Feineinstellung für Tempo und D Feineinstellung für Tempo und D lays lays Tempo Tempo Tempo Tempo Mit dem Endlosregler können Sie den Tempo-Wert in Beats per Minute (BPM) ein- stellen.
Seite 51: Presets In Bänken Organisieren
Endlosregler nur kurz drücken und wieder loslassen, wird das Presets nicht gesi- chert. Dieses Verhalten ist beabsichtigt. Immer wenn Sie ein Preset speichern, überschreiben Sie das alte Preset. PitchFactor wurde so konzipiert, dass das Spei- chern ein bewusster Vorgang ist. Die Preset-Nummer, die dem aktuellen Preset entspricht, blinkt, um Sie darauf hinzuweisen, dass der Speichervorgang das ak- tuelle Preset überschreiben wird.
Seite 52: Dumpen (Sichern) Von Presets Und System-Einstellungen
SysEx-Dump kann in Form systemexklusiver MIDI-Daten vom Pitch- Factor gesendet und in einen Sequenzer oder Computer aufgezeichnet werden. Auf diese Weise können die Presets und Systemeinstellungen von PitchFactor zu einem späteren Zeitpunkt wiederhergestellt werden. Dies ist ein sinnvoller Weg, um projektbezogene Backups zu machen.
Seite 53 PitchFactor-Benutzerhandbuch Edited-Preset-Anzeige Drehen Sie den Endlosregler, bis das Display [MIDI] zeigt. Drücken Sie kurz auf den Endlosregler. Drehen Sie den Endlosregler, bis das Display [SYS ID] zeigt. Drücken Sie kurz auf den Endlosregler. Wählen Sie mit dem Endlosregler eine SysEx-ID zwischen [1] und [16].
Seite 54: Auxiliary-Schalter
So könnten Sie etwa leicht separate Taster für die Tap-Tempo- oder Speed/Brake-Funktion sowie einen Preset-Schalter bereithalten. Wie bereits erwähnt, bietet PitchFactor zwei Betriebsarten: Bank und Play. Mit ei- nem externen Schalter können Sie unmittelbar zwischen dem Bank- und Play- Modus im PitchFactor umschalten. Einige Anwender würden sicherlich gern alle sechs Schaltfunktion (je 3 pro Betriebsart) direkt nutzen können.
Seite 55: Midi
PitchFactor-Benutzerhandbuch System-Menü-Struktur MIDI MIDI MIDI MIDI PitchFactor unterstützt MIDI In, Out, Thru. Über MIDI können Sie folgende Funkti- onen nutzen: Presets laden und auf Bypass schalten Bänke/Presets auswählen FLEX/Learn Parameterwerte ändern. MIDI-Clock als Tempo-Referenz verwenden PitchFactor als MIDI-Clock-Quelle verwenden Die Regler und Schalter am PitchFactor zur Steuerung anderer MIDI- Geräte verwenden.
Seite 56: System-Modus
PitchFactor-Benutzerhandbuch System-Menü-Struktur System System System System- - - - Modus Modus Modus Modus Im System-Modus definieren Sie Einstellungen, die für das gesamte Gerät gelten, wie etwa der Bypass-Parameter, die Aux-Schalter, MIDI oder das Kontrollpedal. So aktivieren/deaktivieren Sie den System So aktivieren/deaktivieren Sie den System...
Seite 57: System-Menü-Struktur
KILLDRY zu (de-)aktivieren. Wenn KILLDRY aktiv ist (YES), wird das Originalsignal im Ausgang elimi- niert und PitchFactor gibt das Effektsignal zu 100% aus. Bei einigen Ef- fekten dient der Intensity-Regler zur Steuerung der Wet/Dry-Mischung. Bei diesen Effekten hat der Intensity-Regler keine Funktion, wenn KILL-...
Seite 58: [Tuner] Tuner Einstellungen
Programmierung der externen Fußschalter Bis zu drei externe Fußschalter können zur Steuerung von Effekt- und Systemparametern genutzt werden. Die drei externen Fußschaltern wer- den an die rückwärtige 6,3-mm-Stereoklinke angeschlossen. PitchFactor erkennt Schaltvorgänge automatisch, je nachdem ob die Spitze, der Ring...
Seite 59 Sie den linken Fußschalter zur Auswahl dieses Felds). Um nun die Schalter zuzuweisen, wählen Sie zunächst den PitchFactor- Parameter oder die Funktion als Ziel, die Sie extern steuern möchten (beispielsweise Intensity). Nun wählen Sie die externen Schalter, mit dem die Steuerung erfolgen soll (die Steuerquelle).
Seite 60 PitchFactor-Benutzerhandbuch System-Menü-Struktur Der Einsatz einer Schaltquelle als externen Schalter zur Steuerung variabler Para- meter muss ausführlich erklärt werden. Nehmen Sie einen variablen Parameter wie die Intensity. Nachdem Sie den Regler gewählt haben, können Sie nun zwei Parameterwerte einstellen: den Minimal- und den Maximalwert:[MIN VAL] und [MAX VAL]. Immer, wenn Sie den zugewiesenen Schalter drücken, wechselt der Parameter seinen Zu-...
Seite 61 PitchFactor-Benutzerhandbuch System-Menü-Struktur anderes Presets laden, wird der Aux-Schalter einen anderen KB4-Parameter im aktuell geladenen Effekt steuern. Hinweis: Wenn Sie ein Preset laden, werden die Minimalwerte (MIN VAL) für die zugewiesenen Parameter angenommen. Das erste Betätigen eines Fußschalters nach dem Ladevorgang setzt den zugewiesenen Parameter auf den Maximalwert (MAX VAL) um.
Seite 62: [Midi] Midi Funktionen
Empfang von Continuo us Control Daten us Control Daten RCV CTL - Diese Funktion erlaubt es, externe MIDI-Controllerdaten als zuweisba- re Steuerung für Effektparameter und die Systemsteuerung zu nutzen. Hierzu wählen Sie zuerst den gewünschten Parameter im PitchFactor, den Sie extern...
Seite 63 Eingabe des Zielparameters Eingabe des Zielparameters Drehen Sie den Endlosregler um eine externe Steuerquelle zu wählen. Der Para- meter oder eine Funktion im PitchFactor wird durch eine externe Quelle gesteuert. Zur Auswahl stehen: BYP – BYPass des Geräts BK + – Schaltfunktion zum Anheben der Banknummer BK - –...
Seite 64 PitchFactor-Benutzerhandbuch System-Menü-Struktur Drücken Sie den linken Fußschalter ein weiteres Mal, um den Maximalwert für den gewählten Regler festzulegen. Das Display zeigt [MAX VAL]. Stellen Sie mit dem zugewiesenen Regler den gewünschten Maximalwert ein. Das Display zeigt den Reglerwert während Sie den Regler bewegen. Sobald Sie nicht mehr drehen, wech- selt die Anzeige auf den gewählten [MAX VAL].
Seite 65 Ab Werk sind folgende Zuweisungen voreingestellt: PDL>C15, KB0>C22, KB1>C23, KB2>C24,…,KB9>C31 Mit XMT CC können Sie die Regler, Aux-Schalter und das Expression-Pedal von PitchFactor als MIDI-Controller einsetzen. Die Zuweisung funktioniert wie folgt: Drücken Sie den Endlosregler, um XMT CC zu wählen. Das Display zeigt nun zwei Eingabefelder (Split-Display): Steuerquelle und zugewiesener Zielparameter.
Seite 66 Zuweisen der Steuerquelle auf einen Zielparameter Drücken Sie den rechten Fußschalter, um den MIDI-Controller auszuwählen, wel- cher der Steuerquelle im PitchFactor zugewiesen werden soll. Zur Auswahl stehen: OFF – Keine Steuerquelle ist zugewiesen. C0 - C99 - MIDI-Controller zwischen 0 und 99.
Seite 67 DI-Programmwechsel kann über die MIDI-Ausgangsbuchse oder USB ausgegeben werden, um ein weiteres Gerät zu steuern. Dazu zählen beispielsweise ein weite- res Gerät der Stompbox-Serie, ein Eventide Eclipse oder ein Eventide H8000FW u.a.. Um eine MIDI-Programmwechsel-Sendetabelle zu erzeugen, drücken Sie den drücken Sie den...
Seite 68 Drehen des Endlosreglers Drehen des Endlosreglers das gewünschte Preset aus. Hinweis: Damit MIDI-Programmwechselbefehle übertragen werden, muss die ent- sprechende Funktion im PitchFactor eingeschaltet sein. Die Übertragung von MI- DI-Programmwechselbefehlen wird im MIDI-Menü ein- und ausgeschaltet. Diese Funktion ist in der Voreinstellung ausgeschaltet.
Seite 69 Factor MIDI-Daten aus, während in der Thru-Funktion eingehende Daten durch- geschleift werden. Hinweis: Wenn OUTPUT auf THRU eingestellt ist, ist keine der MIDI- Ausgabefunktionen im PitchFactor aktiv. Drücken Sie den mittleren Fußschalter, Drücken Sie den mittleren Fußschalter, um eine Ebene zurück ins MIDI-Menü zu Drücken Sie den mittleren Fußschalter,...
Seite 70 Drücken Sie den Endlosregler zur Auswahl. Drehen Sie den Endlosregler, um die Filterung der MIDI-Clock ein- oder auszuschalten. Wenn der Filter aktiv ist, kann PitchFactor auch mit einer instabilen MIDI-Clock-Quelle betrieben werden, aller- dings erfolgt das Auslesen der Clock-Speed-Änderungen langsamer und weniger akkurat.
Seite 71: [Global] Globale Einstellungen
PitchFactor-Benutzerhandbuch System-Menü-Struktur [GLOBAL] [GLOBAL] – – – – Globale Einstellungen Globale Einstellungen [GLOBAL] [GLOBAL] Globale Einstellungen Globale Einstellungen [MIX] – – – – Aktivierung von Global MIX [MIX] Aktivierung von Global MIX (ON, OFF OFF) [MIX] [MIX] Aktivierung von Global MIX Aktivierung von Global MIX Drücken Sie den Endlosregler zur Auswahl.
Seite 72 PitchFactor-Benutzerhandbuch System-Menü-Struktur Ist die Catchup-Funktion ausgeschaltet, sind die Regler stets aktiv. Bei einge- schalteter Catchup-Funktion müssen die Regler zunächst den gespeicherten Wert überstreichen, bevor eine Werteänderung eintritt. Die Catchup-Funktion ist sinnvoll, um Wertesprünge und abrupte Klangänderun- gen zu vermeiden. Drücken Sie einmal den mittleren Fußschalter Drücken Sie einmal den mittleren Fußschalter, um eine Ebene zurück ins UTILITY-...
Seite 73 Software- - - - Version Version Version Version Drücken Sie den Endlosregler, um die Software-Version von PitchFactor einzu- blenden. Drücken Sie einmal den mittleren Fußschalter Drücken Sie einmal den mittleren Fußschalter, um eine Ebene zurück ins UTILITY- Drücken Sie einmal den mittleren Fußschalter Drücken Sie einmal den mittleren Fußschalter...
Seite 74: Wiederherstellen Der Grundeinstellungen/ Software-Updates
Systemeinstellungen Systemeinstellungen Um die Systemeinstellung in den Ursprungszustand zurück zu versetzen, schalten Sie PitchFactor ein und drücken dabei gleichzeitig den rechten Fußtaster und End- losregler bis [CLEAR SETUP] angezeigt wird. Wiederherstellen der Werkseinstellungen für die Effekte und Syste Wiederherstellen der Werkseinstellungen für die Effekte und System- Wiederherstellen der Werkseinstellungen für die Effekte und Syste...
Seite 75: Midi-Implementationstabelle
PitchFactor-Benutzerhandbuch MIDI-Implementationstabelle MIDI MIDI MIDI MIDI- - - - Impleme Impleme Impleme Implementationstabelle ntationstabelle ntationstabelle ntationstabelle Mode 1: Omni On, Poly Mode 2: Omni On, Poly O=Yes Mode 3: Omni On, Poly Mode 4: Omni On, Poly X=No Funktion Funktion...
Seite 76: Spezifikationen
9 V Gleichspannung, 1200 mA, Spitze (+) Abmessungen Abmessungen Abmessungen Abmessungen Englisch: 4,8” (H) x 7,5” (B) x 2,12” (T) Metrisch: 122 (H) x 190 (B) x 54 (T) mm Gewicht Gewicht Gewicht Gewicht PitchFactor 2.15 lbs, 1 kg Spezifikationen können ohne vorherige Ankündigung geändert werden.
Seite 77: Gewährleistung
Nähere Hinweise zur Gewährleistung Nähere Hinweise zur Gewährleistung Eventide Inc. gewährleistet über die Dauer von einem Jahr ab Kaufdatum für das oben angegebene Gerät Fehlerfreiheit bezüglich der Konstruktion und der verbauten Teile unter normalen Betriebsbedingungen. Die Gewährleistung unterliegt folgenden Maßgaben. Nach Ermessen des Herstellers kann dieser innerhalb der Gewährleistungsdauer über eine mögliche Reparatur oder einen Austausch eines defekten Geräts entschei-...
Seite 78 Kosten per Vorkasse an uns entrichten. Sofern Sie ein Transportunternehmen benennen, sind wir befügt, falls notwendig, ein Ersatzunternehmen auszuwählen. Diese Gewährleistung gewährt Ihnen spezifische Rechtsansprüche. Abhängig von ihrem Wohnort können darüber hinaus weitere Rechtsansprüche wirksam sein. Eventide und Harmonizer sind eingetragene Warenzeichen von Eventide Inc. (c) 2009, Eventide, Inc.
