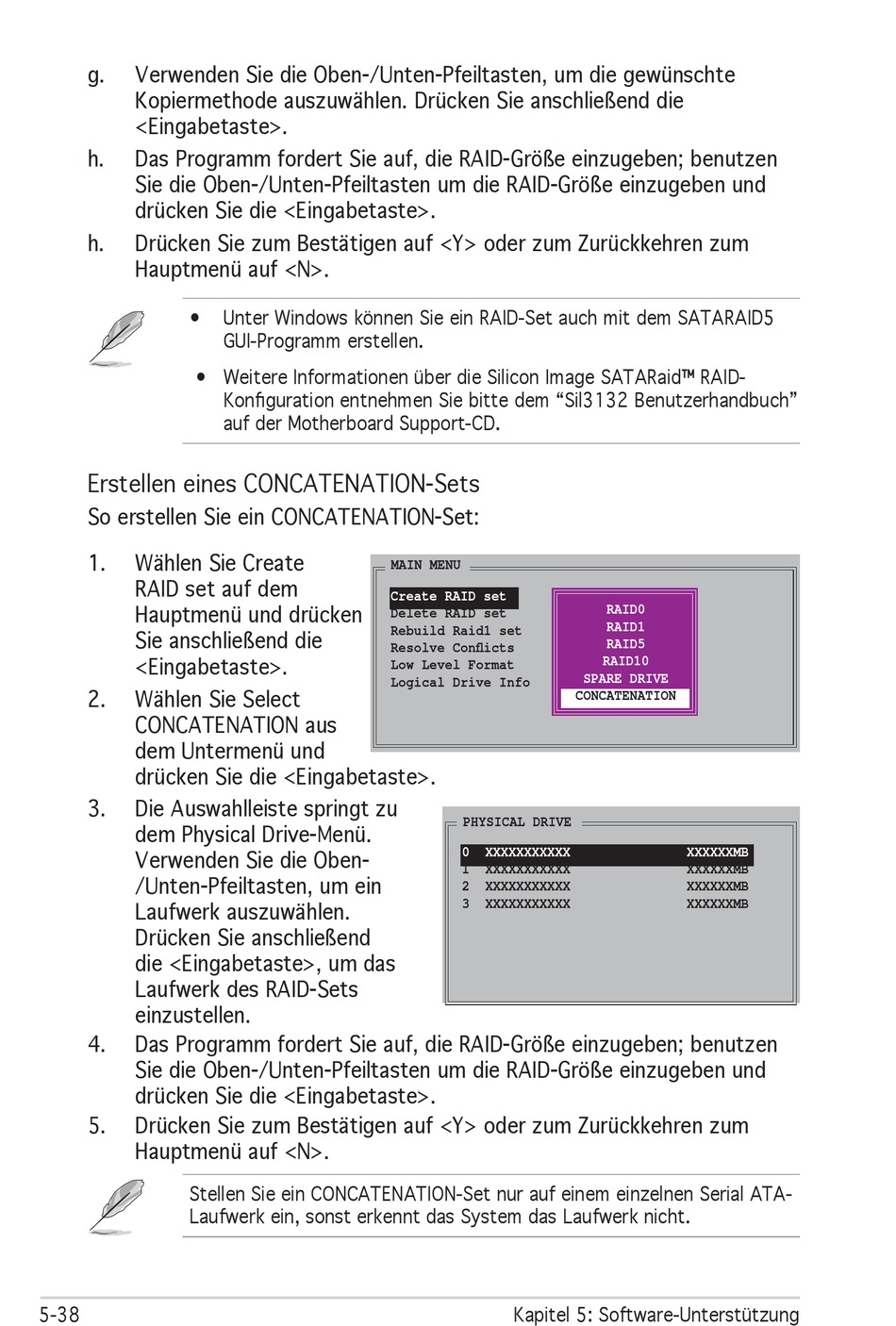

Asus P5LD2 Deluxe Handbuch Seite 148

g. Verwenden Sie die Oben-/Unten-Pfeiltasten, um die gewünschte
Kopiermethode auszuwählen. Drücken Sie anschließend die
<Eingabetaste>.
h. Das Programm fordert Sie auf, die RAID-Größe einzugeben; benutzen
Sie die Oben-/Unten-Pfeiltasten um die RAID-Größe einzugeben und
drücken Sie die <Eingabetaste>.
h. Drücken Sie zum Bestätigen auf <Y> oder zum Zurückkehren zum
Hauptmenü auf <N>.
•
• Weitere Informationen über die Silicon Image SATARaid™ RAID-
Erstellen eines CONCATENATION-Sets
So erstellen Sie ein CONCATENATION-Set:
1. Wählen Sie Create
RAID set auf dem
Hauptmenü und drücken
Sie anschließend die
<Eingabetaste>.
2. Wählen Sie Select
CONCATENATION aus
dem Untermenü und
drücken Sie die <Eingabetaste>.
3. Die Auswahlleiste springt zu
dem Physical Drive-Menü.
Verwenden Sie die Oben-
/Unten-Pfeiltasten, um ein
Laufwerk auszuwählen.
Drücken Sie anschließend
die <Eingabetaste>, um das
Laufwerk des RAID-Sets
einzustellen.
4. Das Programm fordert Sie auf, die RAID-Größe einzugeben; benutzen
Sie die Oben-/Unten-Pfeiltasten um die RAID-Größe einzugeben und
drücken Sie die <Eingabetaste>.
5. Drücken Sie zum Bestätigen auf <Y> oder zum Zurückkehren zum
Hauptmenü auf <N>.
Stellen Sie ein CONCATENATION-Set nur auf einem einzelnen Serial ATA-
Laufwerk ein, sonst erkennt das System das Laufwerk nicht.
5-38
Unter Windows können Sie ein RAID-Set auch mit dem SATARAID5
GUI-Programm erstellen.
Konfi guration entnehmen Sie bitte dem "Sil3132 Benutzerhandbuch"
auf der Motherboard Support-CD.
MAIN MENU
Create RAID set
Delete RAID set
Rebuild Raid1 set
Resolve Confl icts
Low Level Format
Logical Drive Info
RAID0 RAID0
RAID1 RAID1
RAID10
RAID5
SPARE DRIVE
RAID10
SPARE DRIVE
CONCATENATION
PHYSICAL DRIVE
0 XXXXXXXXXXX
1 XXXXXXXXXXX
2 XXXXXXXXXXX
3 XXXXXXXXXXX
Kapitel 5: Software-Unterstützung
XXXXXXMB
XXXXXXMB
XXXXXXMB
XXXXXXMB
