Seite 1 P5LD2 Deluxe...
Seite 2 Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.
Seite 3: Inhaltsverzeichnis
Inhalt Erklärungen ..................vi Sicherheitsinformationen ..............vii Über dieses Handbuch ................viii P5LD2 Deluxe Speziﬁ kationsübersicht ..........x Kapitel 1 Produkteinführung Willkommen! ................1-1 Paketinhalt ................1-1 Sonderfunktionen ..............1-2 1.3.1 Leistungsmerkmale des Produkts ......1-2 1.3.2 ASUS AI Life-Funktionen ........1-5 1.3.3...
Seite 4 Verwalten und Aktualisieren des BIOS ........4-1 4.1.1 Erstellen einer bootfähigen Diskette ....... 4-1 4.1.2 AFUDOS-Programm ..........4-2 4.1.3 ASUS CrashFree BIOS 2-Programm ......4-5 4.1.4 ASUS EZ Flash-Programm ........4-7 4.1.5 ASUS Update-Programm ......... 4-8 BIOS-Setupprogramm ............4-11 4.2.1 BIOS Menübildschirm ..........
Seite 5 Manuals-Registerkarte ..........5-5 5.2.5 ASUS-Kontaktdaten ..........5-6 5.2.6 Weitere Informationen ..........5-6 Softwareinformationen ............5-9 5.3.1 ASUS MyLogo2™ ............. 5-9 5.3.2 AI NET 2 ..............5-11 5.3.3 Audio-Konﬁ gurationen .......... 5-12 RAID-Konﬁ gurationen ............5-17 5.4.1 Installieren der Festplatten ........5-18 5.4.2...
Seite 6: Erklärungen
Erklärungen Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß...
Seite 7: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
Seite 8: Über Dieses Handbuch
An den folgenden Quellen ﬁ nden Sie weitere Informationen und Produkt- sowie Software-Updates. • Website ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in ASUS- Kontaktinformationen auf Seite viii aufgelistet. • Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B.
Seite 9: In Diesem Handbuch Verwendete Symbole Und Schriftformate
In diesem Handbuch verwendete Symbole und Schriftformate Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.
Seite 10: P5Ld2 Deluxe Speziﬁ Kationsübersicht
P5LD2 Deluxe Speziﬁ kationsübersicht LGA775-Sockel für Intel Pentium D/Intel Pentium ® ® ® ® oder Intel Celeron -Prozessoren ® ® Kompatibel mit den Intel PCG 05B/05A und 04B/04A- ® Prozessoren Unterstützt die Intel Enhanced Memory 64 Technologie ® (EM64T) Unterstützt die Enhanced Intel SpeedStep Technologie ®...
Seite 11 Unterstützt AI NET 2 Übertaktung CPU Lock Free ASUS AI Overclocking (Intelligente Frequenzeinstellung) ASUS NOS (Non-delay Overclocking System) ASUS PEG Link für Nutzung von einer/zwei Graﬁ kkarten ASUS HyperPath 3 Precision Tweaker unterstützt: - DIMM Spannung: 8-Schritt DRAM Spannungskontrolle - Kernspannung: einstellbare CPU-Spannung in 0.0125 V-Schritten...
Seite 12 1 x serielle Schnittstelle (COM Port) 1 x 24-pol ATX-Stromanschluss 1 x 8-pol. ATX 12 V-Stromanschluss 1 x 4-pol. ASUS EZ Plug™-Anschluss 2 x USB-Anschlüsse für 4 weitere USB 2.0-Anschlüsse 1 x Audioanschluss für optische Laufwerke 1 x IEEE 1394a-Anschluss 1 x GAME/MIDI-Anschluss 1 x Gehäuseeinbruchsanschluss...
Seite 13: Kapitel 1 Produkteinführung
Dieses Kapitel beschreibt die Leistungsmerkmale des Motherboards und die unterstützten neuen Technologien. Produkteinführung...
Seite 14: Kapitelübersicht
Kapitelübersicht Willkommen! ................1-1 Paketinhalt ................1-1 Sonderfunktionen ..............1-2 ASUS P5LD2 Deluxe...
Seite 15: Willkommen
® Eine Reihe von neuen Funktionen und neuesten Technologien sind in diesem Motherboard integriert und machen das Motherboard zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitätsmotherboards! Vor der Installation des Motherboards und Ihrer Hardwaregeräte sollten Sie die im Paket enthaltenen Artikel anhand folgender Liste überprüfen.
Seite 16: Sonderfunktionen
ICH7R, der vier Serial ATA ® II-Ports mit Intel Matrix Technologie (inklusive RAID 0, RAID 1, RAID 5, ® und RAID 10) unterstützt, macht das P5LD2 Deluxe zu einer exzellenten Grundlage für einen leistungsstarken Desktop-Computer. Intel EM64T ® Das Motherboard unterstützt Intel...
Seite 17 Universal PCI Express™-Steckplatz (x4 Modus) Der Universal PCI Express-Steckplatz bietet einen Sockel zur Installation von zwei Graﬁ kkarten auf einem Motherboard. Der ASUS Smart Switch erkennt bereits installierte PCI Express-Geräte, und leitet die PCI Express- Datenströme zur Optimierung der Bandbreitenverteilung um. Siehe Seite 2-20 für Details.
Seite 18: Ieee 1394A-Unterstützung
Theatre-Level Audio (entwickelt für Dolby Master Studio) ® Dieses Motherboard bietet Theatre-Level 7.1 Surround Sound und Tonqualitäten noch über DVD-Niveau. Genießen Sie das Kinoerlebnis bei sich zu Hause mit den folgenden Technologien: Dolby Prologic IIx, Dolby Headphone, Dolby Virtual Speaker, und Dolby Digital Live. Siehe Seiten 2- 23 und 5-12 für DetAudiails.
Seite 19: Asus Ai Life-Funktionen
Design auf der Leiterplatte die Wärme ableitet. Siehe Seite 2-3 für Details. WiFi-TV-Karte (optional) Die ASUS WiFi-TV-Karte ist mit dem IEEE 802.11 a/b/g Wireless LAN- Adapter kompatibel, der Datenübertragung von bis zu 54 Mbps über die 2,4 GHz-Frequenz möglich macht. ASUS bietet eine umfangreiche Software- Anwendungshilfe und einen benutzerfreundlichen Assistenten, der das Einrichten Ihres eigenen Wireless-Netzwerks zum Kinderspiel macht.
Seite 20: Innovative Asus Funktionen
1.3.3 Innovative ASUS-Funktionen AI NOS™ (Non-Delay Overclocking System) ASUS Non-delay Overclocking System™ (NOS) ist eine Technologie, die die CPU-Belastung automatisch erkennt und die CPU-Geschwindigkeit, nur wenn nötig, dynamisch erhöht. Siehe Seite 4-19 für Details. PEG Link Modus Diese Funktion steigert die Leistung Ihrer PCI Express-Graﬁ kkarte. Das Motherboard kann damit automatisch den PCI Express Graﬁ...
Seite 21 Mit dieser neuen Funktion auf dem Motherboard können Sie Ihr System mit anpassbaren Startlogos personalisieren und ihm Stil verleihen. Siehe Seite 5-9 für Details. ASUS HyperPath 3-Technologie Die ASUS Hyper Path 3-Technologie optimiert das volle Potenzial des Intel -Chipsatzes, indem sie die Latenzzeit zwischen Prozessor und ®...
Seite 22 Kapitel 1: Produkteinführung...
Seite 23: Kapitel 2: Hardwarebeschreibungen
Dieses Kapitel führt die Hardware- einstellungsvorgänge auf, die Sie bei Installation der Systemkomponenten ausführen müssen. Hier ﬁ nden Sie auch Beschreibungen der Jumper und Anschlüsse am Motherboard. Hardwarebeschreibungen...
Seite 24 Kapitelübersicht Bevor Sie anfangen ............... 2-1 Motherboard-Überblick ............2-2 Zentralverarbeitungseinheit (CPU) ........2-7 Systemspeicher ..............2-14 Erweiterungssteckplätze ............. 2-18 Jumper ................2-22 Anschlüsse ................2-23 ASUS P5LD2 Deluxe...
Seite 25: Bevor Sie Anfangen
Soft-Aus-Modus ist. Dies dient zur Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED an. SB_PWR ® Standby Powered Power P5LD2 DELUXE Onboard LED ASUS P5LD2 Deluxe...

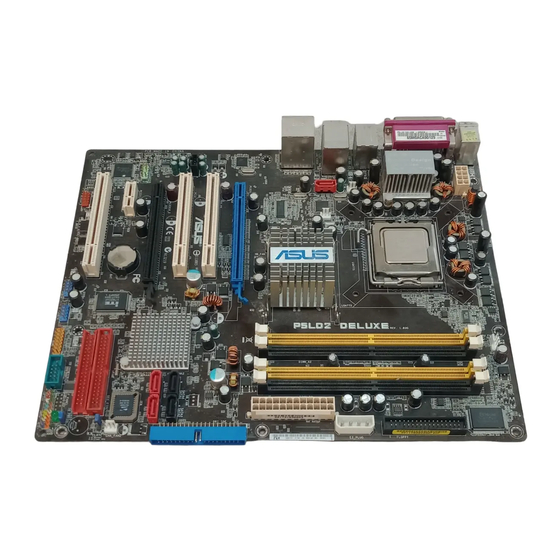

Seite 26: Motherboard-Überblick
Motherboard-Überblick Schauen Sie sich bitte vor der Motherboardinstallation die Konﬁ guration Ihres Computergehäuses genau an, um sicherzustellen, dass das Motherboard passt. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen des Motherboards ausgesteckt werden. Andernfalls können Sie sich verletzen und die Motherboardkomponenten können beschädigt werden. 2.2.1 Ausrichtung Beim Installieren des Motherboards müssen Sie es richtig ausgerichtet ins...
Seite 27: Asus Stack Cool 2
2.2.3 ASUS Stack Cool 2 Das Motherboard ist mit der ASUS Stack Cool 2 Thermolösung ausgestattet, welche die durch wichtige Systemkomponenten erzeugte Hitze um 20°C absenkt, indem das spezielle Design auf der Leiterplatte (printed circuit board, PCB) die Wärme ableitet.
Seite 28: Motherboard-Layout
2.2.4 Motherboard-Layout 24.5cm (9.6in) PS/2KBMS T: Mouse B: Keyboard CPU_FAN EATX12V SPDIF_O SPDIF_O2 LGA775 Bottom: Top: USB1 1394 USB2 CHA_FAN1 USB2.0 Top: T: USB3 LAN port B: USB4 SATA Link PWR_FAN SATA_RAID2 Intel AUDIO MCH 945P PCIEX16_1 Marvell 88E8053 PCI1 SATA4 SATA3 PCI2...
Seite 29: Layout-Inhalt
2-23 Line Out-Anschluss (hellgrün) 2-23 Mikrofonanschluss (rosa) 2-24 Hinterer Lautsprecherausgang (grau) 2-24 USB 2.0-Anschlüsse 3 und 4 2-24 USB 2.0-Anschlüsse 1 und 2 2-24 Externer SATA-Anschluss 2-24 Optischer S/PDIF-Ausgang 2-24 Koaxialer S/PDIF-Ausgang 2-24 PS/2 Tastaturanschluss (lila) 2-24 ASUS P5LD2 Deluxe...
Seite 30 Interne Anschlüsse Seite Diskettenlaufwerksanschluss (34-1 pol. FLOPPY) 2-25 Primärer IDE-Anschluss (40-1 pol. PRI_IDE) 2-25 ITE IDE RAID-Anschlüsse (40-1 pol. PRI_EIDE [rot], SEC_EIDE [rot]) 2-26 Serial ATA-Anschlüsse (7-pol. SATA1 [rot], SATA2 [rot], SATA3 [schwarz], SATA4 [schwarz]) 2-27 Serial ATA RAID-Anschlüsse (7-pol. SATA_RAID2) 2-28 Audio-Sockel für optische Laufwerke (4-pol.
Seite 31: Zentralverarbeitungseinheit (Cpu)
Nehmen Sie unverzüglich Kontakt mit Ihrem Händler auf, wenn die PnP-Abdeckung fehlt oder Schäden an der PnP- Abdeckung/Sockelpolen/Motherboardkomponenten festzustellen sind. ASUS übernimmt nur die Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf.
Seite 32 Drücken Sie den Arretierhebel mit Ihrem Daumen (A) und schieben ihn nach links (B), bis er von dem Halteriegel losgelassen wird. Halteriegel PnP- Arretierhebel Abdeckung Diese Seite der Sockelbox sollte zu Ihnen zeigen. Um Schäden an den Sockelpolen zu vermeiden, entfernen Sie bitte die PnP-Abdeckung nicht vor dem Beginn der CPU-Installation.
Seite 33 Das Motherboard unterstützt Intel Pentium 4 LGA775-Prozessoren mit ® ® der Intel Enhanced Memory 64 Technologie (EM64T), Enhanced Intel ® SpeedStep Technologie (EIST), und Hyper-Threading Technologie. Um ® mehr über diese CPU-Funktionen zu erfahren, lesen Sie bitte den Anhang. ASUS P5LD2 Deluxe...
Seite 34: Installieren Des Cpu-Kühlkörpers Und Lüfters
2.3.2 Installieren des CPU-Kühlkörpers und Lüfters Der Intel Prozessor im 775-Land-Paket benötigt eine speziell konzipierte ® Kühlkörper-Lüfter-Einheit, um eine optimale Wärmekondition und Leistung sicherzustellen. • Wenn Sie einen Boxed Intel -Prozessor kaufen, ist die CPU-Lüfter- ® Kühlkörper-Einheit beigelegt. Wenn Sie eine CPU separat kaufen, verwenden Sie bitte unbedingt nur den von Intel -genehmigten ®...
Seite 35 Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN1-Anschluss am Motherboard. CPU_FAN ® P5LD2 DELUXE CPU fan connector Vergessen Sie nicht die Lüfterkabel mit den Lüfteranschlüssen zu verbinden! Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung vorzunehmen. ASUS P5LD2 Deluxe...
Seite 36: Deinstallieren Des Cpu-Kühlkörpers Und Lüfters
2.3.3 Deinstallieren des CPU-Kühlkörpers und Lüfters So deinstallieren Sie den CPU-Kühlkörper und Lüfter: Trennen Sie das CPU-Lüfterkabel von dem Anschluss am Motherboard. Drehen Sie jeden Druckstift gegen den Uhrzeigersinn. Ziehen Sie jeweils zwei Druckstifte diagonal nach oben heraus, um die Kühlkörper-Lüfter- Einheit von dem Motherboard zu lösen.
Seite 37 Ausrichtung bei Neuinstallation sicherzustellen. Enges Rillenende Das enge Rillenende sollte nach dem Zurücksetzen nach außen zeigen. (Das Bild zeigt die vergrößerte Rillenform an.) Für detaillierte Informationen zur CPU-Lüfterinstallation nehmen Sie bitte die Dokumentation aus dem CPU-Lüfterpaket zur Hand. ASUS P5LD2 Deluxe 2-13...
Seite 38: Systemspeicher
Modul. DDR2 DIMM-Module sind anders gekerbt, so dass sie nicht in einen DDR DIMM-Steckplatz eingesteckt werden können. Die nachstehende Abbildung zeigt die Position der Steckplätze an: ® P5LD2 DELUXE 240-pin DDR DIMM sockets Kanal Steckplätze Kanal A DIMM_A1 und DIMM_A2...
Seite 39 Steckplätze eingesteckt wird. Unterstützt zwei Paare von Modulen, die in die gelben oder schwarzen Steckplätze als zwei Paare der Dual-Kanal-Speicherkonﬁ guration eingesteckt werden. Besuchen Sie die ASUS-Website für die aktuelle Liste qualiﬁ zierter Anbieter für DDR2-667 MHz (FSB 1066/800). ASUS P5LD2 Deluxe...
Seite 40 Steckplätze eingesteckt wird. Unterstützt zwei Paare von Modulen, die in die gelben oder schwarzen Steckplätze als zwei Paare der Dual-Kanal-Speicherkonﬁ guration eingesteckt werden. Besuchen Sie die ASUS-Website für die aktuelle Liste qualiﬁ zierter Anbieter für DDR2-533 MHz (FSB 1066/800/533). 2-16...
Seite 41: Installieren Eines Dimms
Drücken Sie die Haltebügel gleichzeitig nach außen, um den DIMM- Steckplatz zu entriegeln. Halten Sie das DIMM-Modul beim Drücken der Haltebügel leicht mit Ihren Fingern fest. Das DIMM-Modul könnte plötzlich herausspringen und DDR2 DIMM-Kerbe beschädigt werden. Entfernen Sie das DIMM-Modul vom Steckplatz. ASUS P5LD2 Deluxe 2-17...
Seite 42: Erweiterungssteckplätze
Erweiterungssteckplätze Später wollen Sie eventuell Erweiterungskarten installieren. Folgende Unterabschnitte beschreiben diese Steckplätze und die von ihnen unterstützen Erweiterungskarten. Das Netzkabel muss unbedingt vor der Installation oder Entfernen des Motherboards ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. 2.5.1 Installieren einer Erweiterungskarte So installieren Sie eine Erweiterungskarte:...
Seite 43: Interruptzuweisungen
— — gemeins. Onboard HD Audio — — — gemeins. — — — — Onboard LAN1 gemeins. — — — — — — — Onboard PCIe SATA RAID — gemeins. — — — — — — ASUS P5LD2 Deluxe 2-19...
Seite 44: Pci Express X16-Steckplätze
2.5.4 PCI Express x16-Steckplätze Dieses Motherboard verfügt über zwei PCI Express x16-Steckplätze. Diese unterstützen PCI Express x16 Graﬁ kkarten, die konform mit den PCI Express Speziﬁ kationen sind. Mit zwei installierten Graﬁ kkarten ist eine Anzeige auf vier Bildschirmen möglich. Universal PCI Express- Primärer PCI Express x 16- Steckplatz [x4-Modus]...
Seite 45: Pci-Steckplätze
Steckplatz installiert dar. 2.5.6 PCI Express x1-Steckplatz Das Motherboard unterstützt PCI Express x1-Netzwerkkarten, SCSI-Karten und sonstige Karten, die konform mit den PCI Express Speziﬁ kationen sind. Die Abbildung zeigt eine im PCI Express x 1- Steckplatz installierte Netzwerkkarte. ASUS P5LD2 Deluxe 2-21...
Seite 46: Jumper
® Normal Clear CMOS (Default) P5LD2 DELUXE Clear RTC RAM Sie müssen das RTC nicht löschen, wenn das System wegen Übertaktung hängt. Verwenden Sie die C.P.R. (CPU Parameter Recall)-Funktion, wenn ein Systemfehler wegen Übertaktung auftritt. Sie müssen nur das System ausschalten und neu starten, das BIOS stellt automatisch die Standardwerte für die Parametereinstellungen wieder her.
Seite 47: Anschlüsse
Kopfhörern oder Lautsprechern. In 4-Kanal, 6-Kanal, und 8-Kanal- Konﬁ guration wird dieser Anschluss zum Front-Lautsprecherausgang. Die Funktionen der Audioanschlüsse in einer 2-, 4-, 6- oder 8-Kanal- konﬁ guration entnehmen Sie bitte der Tabelle auf der nächsten Seite. ASUS P5LD2 Deluxe 2-23...
Seite 48 Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf. 10. Hinterer Lautsprecherausgang (grau). Dieser Anschluss nimmt die hinteren Lautsprecher in einer 4-Kanal-, 6-Kanal- oder 8-Kanal- Audiokonﬁ guration auf. Die Funktionen der Audioanschlüsse in einer 2-, 4-, 6- oder 8- Kanalkonﬁ guration entnehmen Sie bitte der folgenden Tabelle. Audio 2, 4, 6, oder 8-Kanalkonﬁ...
Seite 49: Interne Anschlüsse
PIN 1. PIN 1 ® P5LD2 DELUXE Diskettenlaufwerksanschluss P5LD2 DELUXE Floppy disk drive connector Primärer IDE-Anschluss (40-1 pol. PRI_IDE) Dieser Anschluss nimmt ein UltraDMA 100/66-Signalkabel auf. Das UltraDMA 100/66-Signalkabel hat drei Anschlüsse: einen blauen Anschluss für den primären IDE-Anschluss am Motherboard, einen schwarzen Anschluss für ein DMA 100/66 IDE Slave-Gerät (optisches...
Seite 50 HINWEIS: Richten Sie die rote Markierung NOTE: Orient the red markings des Flachbandkabels auf PIN 1 aus (usually zigzag) on the IDE ribbon cable to PIN 1. P5LD2 DELUXE IDE-Anschlüsse P5LD2 DELUXE IDE connectors Diese Anschlüsse unterstützen keine ATAPI-Geräte. 2-26 Kapitel 2: Hardwarebeschreibungen...
Seite 51 Abschnitt “4.3.6 IDE-Konﬁ guration” auf Seite 4-16 für Details. SATA4 SATA3 ® SATA1 SATA2 P5LD2 DELUXE SATA connectors P5LD2 DELUXE SATA-Anschlüsse Wichtige Hinweise zu Serial ATA • Bevor Sie die SATA-Festplatten nutzen können, muss der Windows ® 2000 Service Pack 4 oder der Windows XP Service Pack 1 oder ®...
Seite 52 Gerätekonﬁ guration”. SATA_RAID2 ® P5LD2 DELUXE SATA RAID-Anschluss P5LD2 DELUXE SATA RAID connector • Bevor Sie mit einer SATA-Festplatte ein RAID erstellen, sollten Sie sich vergewissern, dass das SATA-Signalkabel eingesteckt ist und die SATA-Festplatte installiert wurde, sonst können Sie während des POSTs weder die Silicon Image RAID-Software noch das SATA BIOS öffnen.
Seite 53 ® AC 97 audio pin definition P5LD2 DELUXE analoger Fronttafelanschluss P5LD2 DELUXE Analog front panel connector Es wird empfohlen, ein Hochauﬂ ösungs-Fronttafel Audio E/A-Modul mit diesem Anschluss zu verbinden, um die Hochauﬂ ösungsaudiofunktionen dieses Motherboards zu nutzen. ASUS P5LD2 Deluxe...
Seite 54 Verbindungsgeschwindigkeit von bis zu 480 Mbps unterstützt. ® USB56 USB78 P5LD2 DELUXE USB 2.0-Anschlüsse P5LD2 DELUXE USB 2.0 connectors Verbinden Sie niemals ein 1394-Kabel mit einem USB-Anschluss. Das Motherboard kann beschädigt werden! GAME/MIDI-Sockel (16-1-pol. GAME1) Dieser Sockel nimmt ein GAME/MIDI-Port-Modul auf. Verbinden Sie das Kabel USB/GAME-Modul mit diesem Sockel, und befestigen Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite...
Seite 55 CHA_FAN2 +12V Rotation P5LD2 DELUXE Lüfteranschlüsse P5LD2 DELUXE Fan connectors • Die ASUS Q-Fan2-Funktion unterstützen nur die CPU_FAN1 und CHA_FAN1-Anschlüsse. • Wenn Sie zwei Graﬁ kkarten installieren, empfehlen wir, für optimale Hitzeabsenkung das hintere Gehäuselüfterkabel an den Motherboardanschluss CHA_FAN1 anzuschließen.
Seite 56 ® CHASSIS (Default) P5LD2 DELUXE Gehäuseeinbruchsanschluss P5LD2 DELUXE Chassis intrusion connector 15. IEEE 1394-Anschluss (10-1 pol. IE1394_2) Dieser Sockel dient zur Installation eines zusätzlichen IEEE 1394- Anschlusses. Verbinden Sie das IEEE 1394-Modulkabel (orange) mit diesem Sockel und befestigen Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses.
Seite 57 EZ_DET EZ_PLUG +5 Volts PSON# Ground Ground +12V +3 Volts -12 Volts P5LD2 DELUXE ATX-Stromanschluss P5LD2 DELUXE ATX power connectors +3 Volts +3 Volts • Sie können für diesen Anschluss EATX12V einen 4-pol. ATX12V-Stromstecker verwenden. • Entfernen Sie die Abdeckkappe am Anschluss, bevor Sie einen 8-pol.
Seite 58 RESET IDE_LED PWRSW Requires an ATX power supply. P5LD2 DELUXE Systemtafelanschluss P5LD2 DELUXE System panel connector Die System-Bedienfeldanschlüsse sind mit Farben gekennzeichnet, um eine einfache und richtige Verbindung sicherzustellen. Einzelheiten hierzu entnehmen Sie bitte den folgenden Anschlussbeschreibungen. • Systemstrom-LED (grün, 3-pol. PLED) Dieser 3-pol.
Seite 59: Kapitel 3: Einschalten
Diese Kapitel beschreibt den Startvorgang, die POST- Sprachmeldungen und die Schritte zum Ausschalten des Systems. Einschalten...
Seite 60: Kapitelübersicht
Kapitelübersicht Erstmaliges Starten .............. 3-1 Ausschalten des Computers ..........3-2 ASUS P5LD2 Deluxe...
Seite 61: Erstmaliges Starten
Zweimal langer Piepton und dann Diskettenlaufwerk-Controllerfehler zweimal kurzer Piepton Zweimal langer Piepton und dann Hardwarekomponentenfehler viermal kurzer Piepton Halten Sie kurz nach dem Einschalten die Taste <Entf> gedrückt, um das BIOS-Setupprogramm aufzurufen. Folgen Sie bitte den Anweisungen im Kapitel 4. ASUS P5LD2 Deluxe...
Seite 62: Ausschalten Des Computers
Ausschalten des Computers 3.2.1 Verwenden der OS-Ausschaltfunktion Unter Windows 2000: ® Klicken Sie auf die Start-Schaltﬂ äche und dann auf Beenden..Stellen Sie sicher, dass die Option Herunterfahren gewählt wurde. Klicken Sie anschließed auf OK, um den Computer auszuschalten. Die Stromversorgung wird nach dem Herunterfahren von Windows ®...
Seite 63: Kapitel 4: Bios-Setup
Dieses Kapitel erklärt Ihnen, wie Sie die Systemeinstellungen über die BIOS-Setupmenüs ändern. Hier ﬁ nden Sie auch ausführliche Beschreibungen der BIOS-Parameter. BIOS-Setup...
Seite 64 Kapitelübersicht Verwalten und Aktualisieren des BIOS ........4-1 BIOS-Setupprogramm ............4-11 Haupt-Menü ................ 4-14 Erweitert-Menü ..............4-19 Energie-Menü ..............4-33 Starten-Menü ..............4-38 Beenden-Menü ..............4-43 ASUS P5LD2 Deluxe...
Seite 65: Verwalten Und Aktualisieren Des Bios
Verwalten und Aktualisieren des BIOS Die folgenden Dienstprogramme helfen Ihnen das Basic Input/Output System (BIOS)-Setup des Motherboards zu verwalten und zu aktualisieren. ASUS AFUDOS (Aktualisiert das BIOS über eine bootfähige Diskette im DOS-Modus.) ASUS CrashFree BIOS 2 (Aktualisiert das BIOS über eine bootfähige Diskette oder die Motherboard Support-CD, wenn die BIOS-Datei fehlerhaft geworden ist.)
Seite 66: Afudos-Programm
® Windows 2000-Umgebung So erstellen Sie ein Set von Bootdisketten für Windows 2000: ® a. Stecken Sie eine formatierte 1,44 MB-Diskette in das Laufwerk ein. b. Legen Sie die Windows 2000 CD in das optische Laufwerk ein. ® Klicken Sie auf Start und wählen Ausführen. d.
Seite 67: Aktualisieren Der Bios-Datei
Drücken Sie die <Eingabetaste>. Das Programm kopiert die vorliegende BIOS-Datei zu der Diskette. A:\>afudos /oOLDBIOS1.ROM AMI Firmware Update Utility - Version 1.19(ASUS V2.07(03.11.24BB)) Copyright (C) 2002 American Megatrends, Inc. All rights reserved. Reading ﬂ ash ..done Write to ﬁ le..ok A:\>...
Seite 68 Das Programm liest die Datei und startet das Aktualisieren des BIOS. A:\>afudos /iP5LD2E.ROM AMI Firmware Update Utility - Version 1.19(ASUS V2.07(03.11.24BB)) Copyright (C) 2002 American Megatrends, Inc. All rights reserved. WARNING!! Do not turn off power during ﬂ ash BIOS Reading ﬁ...
Seite 69: Asus Crashfree Bios 2-Programm
4.1.3 ASUS CrashFree BIOS 2-Programm ASUS CrashFree BIOS 2 ist ein Auto-Wiederherstellungs-Dienstprogramm, das Ihnen erlaubt, die BIOS-Datei wiederherzustellen, falls sie versagt oder während des Aktualisierungsvorgangs beschädigt wurde. Sie können eine beschädigte BIOS-Datei über die Motherboard Support-CD oder die Diskette, die die aktuelle BIOS-Datei enthält, aktualisieren.
Seite 70: Wiederherstellen Des Bios Von Der Support-Cd
Ein Systemstartfehler kann die Folge sein! Starten Sie das System neu, nachdem der BIOS-Aktualisierungsprozess abgeschlossen ist. Das wiederhergestellte BIOS ist möglicherweise nicht die aktuellste BIOS- Version für dieses Motherboard. Besuchen Sie die ASUS-Website (www. asus.com), um die neueste BIOS-Datei herunterzuladen. Kapitel 4: BIOS-Setup...
Seite 71: Asus Ez Flash-Programm
4.1.4 ASUS EZ Flash-Programm Mit ASUS EZ Flash können Sie das BIOS mühelos aktualisieren, ohne langwierig von einer Diskette starten und ein auf DOS basierendes Programm verwenden zu müssen. EZ Flash ist in der BIOS-Firmware integriert und kann durch Drücken von <Alt> + <F2> während des Einschaltselbsttests (POST) aufgerufen werden.
Seite 72: Asus Update-Programm
4.1.5 ASUS Update-Programm Das ASUS Update-Programm gestattet Ihnen das Motherboard BIOS in der Windows -Umgebung zu verwalten, speichern und aktualisieren. Mit dem ® ASUS Update-Programm können Sie: • die vorliegende BIOS-Datei speichern • die aktuellste BIOS-Datei vom Internet herunterladen •...
Seite 73 So aktualisieren Sie das BIOS über das Internet: Starten Sie das ASUS Update-Programm unter Windows , indem Sie auf ® Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Das ASUS Update-Hauptfenster erscheint daraufhin. Wählen Sie die Option BIOS Wählen Sie die Ihnen am über das Internet aktualisieren...
Seite 74 So aktualisieren Sie das BIOS über eine BIOS-Datei: Starten Sie das ASUS Update-Programm unter Windows , indem Sie ® auf Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Das ASUS Update-Hauptfenster erscheint daraufhin. Wählen Sie die Option BIOS über eine Datei aktualisierenaus dem Pulldown-Menü...
Seite 75: Bios-Setupprogramm
Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Website (www.asus.com), um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. ASUS P5LD2 Deluxe 4-11...
Seite 76: Bios Menübildschirm
Language [English] Use [+] or [-] to Primary IDE Master :[ST320413A] configure system time. Primary IDE Slave :[ASUS CD-S340] Secondary IDE Master :[Not Detected] Secondary IDE Slave :[Not Detected] Third IDE Master :[Not Detected] Fourth IDE Master...
Seite 77: Menüelemente
Elemente außerhalb des Bildschirms gibt. Drücken Sie die Oben- /Unten-Pfeiltasten oder Bild auf-/Bild ab-Tasten, um die weiteren Elemente auf dem Bildschirm anzeigen zu lassen. 4.2.9 Allgemeine Hilfe In der oberen rechten Ecke des Menübildschirms steht eine Kurzbeschreibung des gewählten Elements. ASUS P5LD2 Deluxe 4-13...
Seite 78: Haupt-Menü
Language [English] Use [+] or [-] to Primary IDE Master [ST320413A] configure system time. Primary IDE Slave [ASUS CD-S520/A] Third IDE Master [Not Detected] Third IDE Slave [Not Detected] Fourth IDE Master [Not Detected] Fourth IDE Slave...
Seite 79: Primäre, Dritte Und Vierte Ide Master/Slave
Die Datenübertragung von und zu einem Gerät geschieht in mehreren Sektoren auf einmal, wenn Sie [Auto] wählen. Die Datenübertragung von und zu einem Gerät geschieht jedes Mal nur in einem Sektor, wenn Sie [Deaktiviert] wählen. Konﬁ gurationsoptionen: [Disabled] [Auto] ASUS P5LD2 Deluxe 4-15...
Seite 80: Ide-Konﬁ Guration
PIO Mode [Auto] Hier können Sie den PIO-Modus auswählen. Konﬁ gurationsoptionen: [Auto] [0] [1] [2] [3] [4] SMART Monitoring [Auto] Hier können Sie die Smart-Überwachung (die Self Monitoring Analysis and Report-Technologie) einstellen. Konﬁ gurationsoptionen: [Auto] [Disabled] [Enabled] 32Bit Data Transfer [Disabled] Hier können Sie den 32-Bit Datentransfer aktivieren oder deaktivieren.
Seite 81 Hier können Sie die “Stagger Spinup”-Unterstützung aktivieren oder deaktivieren. Konﬁ gurationsoptionen: [Disabled] [Enabled] AHCI Port 3 Interlock Switch [Disabled] Hier können Sie den Advanced Host Controller Interface (AHCI) Port 3 Interlock-Switch aktivieren oder deaktivieren. Konﬁ gurationsoptionen: [Disabled] [Enabled] ASUS P5LD2 Deluxe 4-17...
Seite 82: Systeminformationen
Das Element ALPE and ASP und seine Untermenüelemente werden nur dann angezeigt, wenn das Element Conﬁ gure SATA As auf [AHCI] eingestellt wurde. IDE Detect Time Out [35] Hier können Sie den Zeitüberschreitungswert für die ATA/ATAPI- Geräteerkennung auswählen. Konﬁ gurationsoptionen: [0] [5] [10] [15] [20] [25] [30] [35] 4.3.7 Systeminformationen Das Menü...
Seite 83: Erweitert-Menü
Lädt automatisch die optimalen Systemeinstellungen. Extreme Lädt automatisch die Standard-Systemeinstellungen. AI Overclock Lädt Übertaktungseinstellungen mit optimalen Stabilitätsparametern. AI N.O.S. Die ASUS AI Non-delay Overclocking System-Funktion ermittelt die Systembelastung und steigert die Leistung bei besonders anspruchsvollen Anwendungen. ASUS P5LD2 Deluxe 4-19...
Seite 84: Dram Frequency [Auto]
Performance Mode [Auto] Hier können Sie die Systemleistung erhöhen. Die [Turbo]-Einstellung kann Systeminstabilität zur Folge haben; sollte dies eintreten, stellen Sie wieder auf die [Auto]-Einstellung um. Konﬁ gurationsoptionen: [Auto] [Standard] [Turbo] Das folgende Element wird nur dann angezeigt, wenn das Element AI Overclocking auf [Manual] eingestellt wurde.
Seite 85 MCH Chipset Voltage [Auto] Hier können Sie die Speicher Controller Hub (MCH)-Spannung einstellen. Konﬁ gurationsoptionen: [Auto] [1.50V] [1.55V] [1.60V] [1.65V] ICH Chipset Voltage [Auto] Hier können Sie die E/A Controller Hub (ICH)-Spannung einstellen. Konﬁ gurationsoptionen: [Auto] [1.05V] [1.20V] ASUS P5LD2 Deluxe 4-21...
Seite 86 Das folgende Element wird nur dann angezeigt, wenn das AI Overclocking auf [Overclock Proﬁ le] eingestellt wurde. Overclock Options [Overclock 5%] Hier können Sie die CPU-Frequenz mit den verfügbaren voreingestellten Werten übertakten. Konﬁ gurationsoptionen: [Overclock 5%] [Overclock 10%] [Overclock 15%] [Overclock 20%] [Overclock 30%] [FSB888/DDR2-667] [FSB960/DDR2-800] [FSB1280/DDR2-800] [FSB1333/DDR2-667] [FSB1333/DDR2-834]...
Seite 87: Lan-Kabelstatus
Hier aktivieren oder deaktivieren Sie die Prüfung des LAN-Kabels während des Einschaltselbsttests (POST). Wenn das Element aktiviert wird, berichtet das Menü über Kabelfehler oder Kurzschlüsse und zeigt gegebenenfalls den Punkt (die Länge) an, wo der Fehler oder Kurzschluss erkannt wird. Konﬁ gurationsoptionen: [Disabled] [Enabled] ASUS P5LD2 Deluxe 4-23...
Seite 88: Usb-Konﬁ Guration
4.4.3 USB-Konﬁ guration Die Elemente in diesem Menü gestatten Ihnen die USB-verwandten Funktionen einzustellen. Wählen Sie das gewünschte Element aus und drücken anschließend die <Eingabetaste>, um die Konﬁ gurationsoptionen anzeigen zu lassen. Enables USB host USB Conﬁ guration controllers. Module Version - 2.24.0-F.4 USB Devices Enabled: None USB Function [Enabled]...
Seite 89: Cpu-Konﬁ Guration
Element auf [Auto] steht, kann das Motherboard automatisch den CPU- Multiplikatorwert reduzieren, um bei der Erweiterung des externen FSB ﬂ exibler zu sein. Konﬁ gurationsoptionen: [Auto] [Disabled] [Enabled] Microcode Updation [Enabled] Hier können Sie die Mikrocode-Aktualisierungsfunktion aktivieren oder deaktivieren. Konﬁ gurationsoptionen: [Disabled] [Enabled] ASUS P5LD2 Deluxe 4-25...
Seite 90 Max CPUID Value Limit [Disabled] Mit der Option [Enabled] können ältere Betriebssysteme auch ohne Unterstützung für CPUs mit erweiterten CPUID-Funktionen gestartet werden. Konﬁ gurationsoptionen: [Disabled] [Enabled] Enhanced C1 Control [Auto] Bei der Einstellung [Auto] prüft das BIOS automatisch die CPU-Fähigkeit zur Aktivierung der C1E-Unterstützung.
Seite 91: Chipsatz
[2 Clocks] [3 Clocks] [4 Clocks] [5 Clocks] [6 Clocks] DRAM RAS# Activate to Precharge Delay [15 Clocks] Konﬁ gurationsoptionen: [4 Clocks] [5 Clocks] ~ [18 Clocks] DRAM Write Recovery Time [4 Clocks] Konﬁ gurationsoptionen: [2 Clocks] [3 Clocks] [4 Clocks] [5 Clocks] [6 Clocks] ASUS P5LD2 Deluxe 4-27...
Seite 92 Hyper Path 3 [Auto] Hier können Sie die ASUS Hyper Path 3-Funktion aktivieren oder deaktivieren. Konﬁ gurationsoptionen: [Disabled] [Enabled] [Auto] Boot Graphic Adapter Priority [PCI Express/PCI] Hier können Sie einen Graﬁ k-Controller als primäres Bootgerät auswählen. Konﬁ gurationsoptionen: [PCI Express/PCI] [PCI/PCI Express] Internal Graphics Mode Select [Disabled] Hier können Sie den internen Graﬁ...
Seite 93: Onboard-Gerätekonﬁ Guration
LAN Option ROM [Disabled] Hier können Sie das optionale ROM im integrierten LAN-Controller aktivieren oder deaktivieren. Das Element wird nur dann angezeigt, wenn [Enabled] für das Element Onboard PCIEX Gbe LAN gewählt wurde. Konﬁ gurationsoptionen: [Disabled] [Enabled] ASUS P5LD2 Deluxe 4-29...
Seite 94 Silicon 3132 Controller [SATA2 Mode] Hier können Sie den Betriebsmodus des integrierten Silicon Image SATA RAID-Controllers einstellen. Konﬁ gurationsoptionen: [SATA2 Mode] [RAID Mode] [Disabled] ITE8211F Controller [Enabled] Hier können Sie den Betriebsmodus des integrierten ITE 8211F IDE- ® Controllers einstellen. Konﬁ gurationsoptionen: [Disabled] [Enabled] Detecting Device Time [Quick Mode] Hier wird die Zeit eingestellt, die der ITE8211F IDE RAID-Controller zum Erkennen der an den IDE RAID-Anschlüssen angeschlossenen...
Seite 95: Pci Pnp
Konﬁ gurationsoptionen: [No] [Yes] Palette Snooping [Disabled] Wenn Sie [Enabled] wählen, dann teilt die Pallete Snooping-Funktion den PCI-Geräten mit, dass eine ISA-Graﬁ kkarte in dem System installiert ist, damit diese Karte richtig funktionieren kann. Konﬁ gurationsoptionen: [Disabled] [Enabled] ASUS P5LD2 Deluxe 4-31...
Seite 96 IRQ-xx assigned to [PCI Device] Wenn Sie [PCI Device] wählen, dann wird der speziﬁ sche IRQ für die Verwendung von PCI/PnP-Geräten freigehalten. Wenn Sie [Reserved] wählen, dann wird dieser IRQ für alte ISA-Geräte reserviert. Konﬁ gurationsoptionen: [PCI Device] [Reserved] 4-32 Kapitel 4: BIOS-Setup...
Seite 97: Energie-Menü
Hier können Sie die ACPI (Advanced Conﬁ guration and Power Interface)- Unterstützung in der ASIC (Application-Speciﬁ c Integrated Circuit) aktivieren oder deaktivieren. Der ACPI APIC-Tabellenzeiger wird in der RSDT-Zeigerliste einbezogen, wenn [Enabled] gewählt wurde. Konﬁ gurationsoptionen: [Disabled] [Enabled] ASUS P5LD2 Deluxe 4-33...
Seite 98: Apm-Konﬁ Guration
4.5.5 APM-Konﬁ guration APM Conﬁ guration Go into On/Off or Suspend when Power Power Button Mode [On/Off] button is pressed. Restore on AC Power Loss [Power Off] Power On By RTC Alarm [Disabled] Power On By External Modems [Disabled] Power On By PCI Devices [Disabled] Power On By PCIE Devices [Disabled]...
Seite 99 Konﬁ gurationsoptionen: [Disabled] [Space Bar] [Ctrl-Esc] [Power Key] Power On By PS/2 Mouse [Disabled] Bei Einstellung auf [Enabled] können Sie das System über eine PS/2-Maus einschalten. Diese Funktion benötigt eine ATX-Stromversorgung, die mindestens 1A auf der +5VSB-Leitung ausweist. Konﬁ gurationsoptionen: [Disabled] [Enabled] ASUS P5LD2 Deluxe 4-35...
Seite 100: Hardware-Überwachung
(RPM) an. Wenn der Lüfter nicht mit dem Lüfteranschluss am Motherboard verbunden ist, wird “N/A” in dem Feld angezeigt. CPU Q-Fan Control [Disabled] Hier können Sie die intelligente ASUS Q-Fan-Funktion, die die Lüfterdrehzahlen für einen leistungsstärkeren Systembetrieb reguliert, aktivieren oder deaktivieren. Konﬁ gurationsoptionen: [Disabled] [Enabled] Die Elemente CPU Q-Fan-Modus and CPU FAN PROFILE MODE erscheinen nur, wenn die CPU Q-Fan-Steuerung aktiviert ist.
Seite 101 Lüfter am Gehäuse installiert ist, wird “N/A” in dem Feld angezeigt. Chassis Q-Fan1 Control [Disabled] Hier können Sie die intelligente ASUS Q-Fan-Funktion, die die Lüfterdrehzahlen für einen leistungsstärkeren Systembetrieb reguliert, aktivieren oder deaktivieren. Wenn das Element aktiviert ist, dann ist das Gehäuselüfterverhältnis gleich dem ausgewählten CPU-Lüfterverhältnis.
Seite 102: Bootgerätepriorität
[1st FLOPPY DRIVE] 2nd Boot Device [PM-ST330620A] 3rd Boot Device [PS-ASUS CD-S360] 1st ~ xxth Boot Device [1st Floppy Drive] Diese Elemente bestimmen die Bootgerätepriorität der verfügbaren Geräte. Die Anzahl der auf diesem Bildschirm angezeigten Geräte hängt von der Anzahl der in diesem System installierten Geräte ab.
Seite 103: Booteinstellungskonﬁ Guration
Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konﬁ gurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo2™ Funktion zu verwenden. Add On ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen.
Seite 104: Sicherheit
Interrupt 19 Capture [Disabled] Bei Einstellung auf [Enabled] ist den optionalen ROMs erlaubt, den Interrupt 19 zu erfassen. Konﬁ gurationsoptionen: [Disabled] [Enabled] 4.6.4 Sicherheit Die Elemente im Sicherheits-Menü gestatten Ihnen die Systemsicherheitsein stellungen zu ändern. Wählen Sie das gewünschte Element aus und drücken anschließend die <Eingabetaste>, um die Konﬁ...
Seite 105 Wählen Sie “Change User Password” und drücken Sie die <Eingabetaste>. Geben Sie ein Kennwort mit mindestens sechs Zeichen (Buchstaben und/oder Zahlen) in das Kennwort-Feld ein und drücken Sie die <Eingabetaste>. Bestätigen Sie bei der Aufforderung das Kennwort. ASUS P5LD2 Deluxe 4-41...
Seite 106 Die Meldung “Kennwort eingerichtet” erscheint, nachdem Sie das Kennwort erfolgreich eingerichtet haben. Wiederholen Sie die obigen Schritten, um das Benutzer-Kennwort zu ändern. Clear User Password Wählen Sie dieses Element, wenn Sie das Benutzer-Kennwort entfernen möchten. Password Check [Setup] Bei der Einstellung [Setup] prüft das BIOS das Benutzer-Kennwort, wenn das Setupprogramm gestartet wird.
Seite 107: Beenden-Menü
Discard Changes Diese Option ignoriert Ihre Änderungen und stellt die zuvor gespeicherten Werte wieder her. Bei Wahl dieser Option erscheint eine Bestätigung. Wählen Sie Ok, um Änderungen zu ignorieren und zuvor gespeicherte Werte wieder zu laden. ASUS P5LD2 Deluxe 4-43...
Seite 108: Load Setup Defaults
Load Setup Defaults Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. Wählen Sie Ok, um die Standardwerte zu laden. Wählen Sie Exit & Save Changes oder ändern Sie andere Punkte, bevor Sie die Werte in das beständige RAM speichern.
Seite 109: Kapitel 5: Software-Unterstützung
Dieses Kapitel beschreibt den Inhalt der Support-CD, die dem Motherboard-Paket beigelegt ist. Software- Unterstützung...
Seite 110: Kapitelübersicht
Kapitelübersicht Installieren eines Betriebssystems ........5-1 Support-CD-Informationen ............ 5-1 Softwareinformationen ............5-9 RAID-Konﬁ gurationen ............5-17 Erstellen einer RAID-Treiberdiskette ........5-39 ASUS P5LD2 Deluxe...
Seite 111: Installieren Eines Betriebssystems
Anwendungssoftware und Dienstprogramme, die Ihnen zur Benutzung aller Funktionen dieses Motherboards helfen. Der Inhalt der Support-CD kann zu jeder Zeit ohne Ankündigung geändert werden. Besuchen Sie die ASUS-Website (www.asus.com) für Updates. 5.2.1 Ausführen der Support-CD Legen Sie die Support-CD in das optische Laufwerk ein. Die CD zeigt automatisch ein Drivers-Menü...
Seite 112: Drivers-Registerkarte
5.2.2 Drivers-Registerkarte Die Drivers-Registerkarte zeigt die verfügbaren Gerätetreiber an, wenn das System die installierten Geräte erkannt hat. Installieren Sie die notwendigen Treiber, um die Geräte zu aktivieren. QFE Update Diese Option installiert das Windows XP Service Pack 1-Komponenten- ® Update für die USB 1.1/2.0 Treiber. Installieren Sie dieses Update, bevor Sie das Intel Chipset Inf Update Program installieren.
Seite 113 Make Silicon Image 64-bit SATA Driver Disk Diese Options erlaubt Ihnen, eine Silicon Image RAID/Serial ATA- ® Treiberdiskette für ein 64-Bit-System zu erstellen. USB 2.0 Driver Diese Option installiert den USB 2.0-Treiber. Klicken Sie , um zum vorherigen Menü zurückzukehren. ASUS P5LD2 Deluxe...
Seite 114: Utilities-Registerkarte
ASUS Update Das ASUS Update-Programm gestattet Ihnen, die neueste BIOS-Version von der ASUS-Webseite runterzuladen. Bevor Sie das ASUS Update starten, stellen Sie sicher, dass eine Internetverbindung besteht, mit der Sie auf die ASUS-Webseite gelangen. ASUS Screen Saver Hier können Sie den ASUS-Bildschirmschoner installieren.
Seite 115: Manuals-Registerkarte
AI Booster Das ASUS AI Booster-Programm gestattet Ihnen die BIOS-CPU-Frequenz in der Windows -Umgebung zu übertakten. ® Anti-virus application Das Anti-Virenprogramm erkennt und schützt Ihren Computer vor datenvernichtenden Viren. 5.2.4 Manuals-Registerkarte Die Manuals-Registerkarte zeigt die Benutzerhandbücher für Komponenten und Applikationen von Dritten. Klicken Sie eine Option an, um den Handbuchordner zu öffnen.
Seite 116: Asus-Kontaktdaten
5.2.5 ASUS-Kontaktdaten Klicken Sie auf den Contact-Registerreiter, um die ASUS-Kontaktdaten anzuzeigen. Diese Informationen ﬁ nden Sie auch auf der Innenseite des vorderen Handbucheinbands. 5.2.6 Weitere Informationen Die Symbole in der rechten oberen Ecke des Fensters bieten weitere Informationen über das Motherboard und den Inhalt der Support-CD.
Seite 117: Formblatt Für Technische Unterstützungen
Diese CD durchsuchen Der Inhalt der Support-CD wird graﬁ sch dargestellt. Formblatt für technische Unterstützungen Das Antragsformular für technische Unterstützungen von ASUS wird angezeigt. ASUS P5LD2 Deluxe...
Seite 118: Dateiliste
Dateiliste Der Inhalt der Support-CD wird mit Kurzbeschreibungen im Textformat dargestellt. Kapitel 5: Software-Unterstützung...
Seite 119: Softwareinformationen
• Erstellen Sie bitte vor Verwendung der ASUS MyLogo2™-Funktion mit Hilfe des AFUDOS-Programms eine Kopie der ursprünglichen BIOS-Datei oder holen Sie die neueste BIOS-Version von der ASUS- Website. Siehe Abschnitt “4.1.2 AFUDOS-Programm”. • Stellen Sie sicher, dass das Element Vollbildschirm-Logo im BIOS-Setup auf [Enabled] eingestellt ist, wenn Sie ASUS MyLogo2 verwenden möchten.
Seite 120 Wert aus der Verhältnis-Box auswählen. Wenn Sie wieder in das Fenster des ASUS Update-Programms gelangen, ﬂ ashen Sie das BIOS, um das neue Boot-Logo zu laden. 10. Starten Sie nach dem Flashen des BIOS den Computer neu, um das neue Boot-Logo während des POSTs anzeigen zu lassen.
Seite 121: Ai Net 2
LAN-Kabel erkannt wurde. • Wenn Sie möchten, dass das LAN-Kabel vor dem Hochfahren des Betriebssystems geprüft wird, dann aktivieren Sie bitte das Element POST prüft LAN-Kabel im BIOS. Siehe Abschnitt “4.4.2 LAN- Kabelstatus” für Details. ASUS P5ND2-SLI Deluxe 5-11...
Seite 122: Audio-Konﬁ Gurationen
5.3.3 Audio-Konﬁ gurationen Der Realtek ALC882M Audio CODEC bietet 8-Kanal Audiofunktionen, um ® auf Ihrem PC das ultimative Audioerlebnis möglich zu machen. Die Software bietet eine Buchsenerkennungsfunktion, S/PDIF Ausgangs-Unterstützung, und eine Unterbrechungsfunktion. Der ALC882M beinhaltet außerdem die Realtek -eigene UAJ (Universal Audio Jack) Technologie für alle ®...
Seite 123: Einstellungen
Klicken Sie auf die Beenden-Schaltﬂ äche ( ), um den Realtek HD Audio Manager zu verlassen. Einstellungen Klicken Sie auf die Registerkarten, um Ihre Audioeinstellungen festzulegen. Klicken Sie auf die Pfeil-Schaltﬂ äche ( ), um noch mehr Optionen anzuzeigen. ASUS P5ND2-SLI Deluxe 5-13...
Seite 124 Sound Effect Der Realtek ALC882D Audio CODEC ® lässt Sie Ihre Soundumgebung einstellen, die Equalizer-Einstellungen verändern, die Karaoke-Funktion einschalten, oder vorprogrammierte Equalizer-Einstellungen, je nach Gusto, auswählen. So stellen Sie die Soundeffekte ein: Klicken Sie im Realtek HD Audio Manager auf die Sound Effect- Registerkarte.
Seite 125 Menü, um die Kanal-Konﬁ guration auszuwählen. Das Kontrolleinstellungsfenster zeigt den Status der angeschlossenen Geräte an. Klicken Sie auf für analoge und digitale Optionen. Klicken Sie auf <OK>, um die Audio E/A-Einstellungen wirksam zu machen, und verlassen Sie das Programm. ASUS P5ND2-SLI Deluxe 5-15...
Seite 126 Mikrophone Die Mikrofon-Option lässt Sie Ihre Eingangs-/Ausgangs-Einstellungen festlegen und prüft, ob Ihre Audiogeräte richtig angeschlossen sind. So stellen Sie die Mikrofon-Optionen ein: Klicken Sie im Realtek HD Audio Manager auf die Mikrofon- Registerkarte. Klicken Sie auf die Schaltﬂ äche für Geräuschreduzierung um Hintergrundgeräusche bei der Aufnahme zu reduzieren.
Seite 127: Raid-Konﬁ Gurationen
Diese Konﬁ guration speichert die selben Daten redundant auf mehreren Festplatten, die als eine einzige Festplatte im Betriebssystem erscheinen. Spanning bietet weder Vorteile gegenüber eine unabhängige Verwendung von separaten Festplatten noch Fehlertoleranz oder andere RAID- Leistungsvorteile an. ASUS P5ND2-SLI Deluxe 5-17...
Seite 128: Installieren Der Festplatten
Intel Matrix Storage. Die vom ICH6R-Chip unterstützte Intel Matrix ® ® Storage-Technologie erlaubt Ihnen ein RAID 0-Set und ein RAID 1-Set mit zwei identischen Festplatten zu erstellen. Die Intel Matrix Storage- ® Technologie erstellt zwei Partitionen auf jeder Festplatte, um ein virtuelles RAID 0-Set und RAID 1-Set zu erstellen.
Seite 129: Intel ® Raid-Konﬁ Gurationen
Wählen Sie Onboard Serial-ATA BOOTROM, drücken Sie die <Eingabetaste>, und wählen Sie von den Optionen Enabled aus. Speichern Sie Ihre Einstellungsänderung und beenden das Setup. Weitere Informationen zum Aufrufen und Verändern der BIOS- Einstellungen ﬁ nden Sie in Kapitel 4. ASUS P5LD2 Deluxe 5-19...
Seite 130: Intel ® Matrix Storage Manager Option Rom-Programm
Intel Matrix Storage Manager Option ROM-Programm ® Das Intel Matrix Storage Manager Option ROM-Programm erlaubt Ihnen ® RAID 0-, RAID 1-, RAID 10 (RAID 0+1)-, und RAID 5-Sets mit Serial ATA-Festplatten zu erstellen, wenn diese mit den von der Southbridge unterstützten Serial ATA-Connectoren verbunden sind.
Seite 131: Erstellen Eines Raid 0-Sets (Striping)
[ENTER]-Selection Complete Benutzen Sie die Oben-/Unten-Pfeiltaste um ein Laufwerk zu unterlegen, dann drücken Sie die <Leertaste> um es auszuwählen. Ein kleines Dreieck markiert das gewählte Laufwerk. Drücken Sie die <Eingabetaste> wenn Sie mit der Auswahl fertig sind. ASUS P5LD2 Deluxe 5-21...
Seite 132 Benutzen Sie die Oben-/Unten-Pfeiltasten um die Blockgröße für das RAID 0-Array auszuwählen und drücken Sie die <Eingabetaste>. Es sind Blockgrößen von 4 bis 128 KB verfügbar, die Standardgröße ist 128 KB. TIPP: Für Serversysteme empﬁ ehlt sich eine kleinere Array-Blockgröße. Für Multimedia-Computersysteme, die hauptsächlich zur Audio- und Videobearbeitung verwendet werden, ist eine größere Array-Blockgröße für eine optimale Leistung zu empfehlen.
Seite 133: Erstellen Eines Raid 1-Sets (Mirroring)
WARNING: ALL DATA ON SELECTED DISKS WILL BE LOST. Are you sure you want to create this volume? (Y/N): Drücken Sie <Y>, um das RAID-Volumen zu erstellen und zum Hauptmenü zurückzukehren, oder <N>, um zum Create Volume-Menü zurückzukehren. ASUS P5LD2 Deluxe 5-23...
Seite 134: Erstellen Eines Raid 10-Sets (Raid 0+1)
Erstellen eines RAID 10-Sets (RAID 0+1) So erstellen Sie ein RAID 10-Set: Wählen Sie 1. Create RAID Volume im Hauptmenü und drücken Sie anschließend die <Eingabetaste>. Die folgende Darstellung erscheint. Intel(R) Matrix Storage Manager Option ROM v5.0.0.1032 ICH7R wRAID5 Copyright(C) 2003-05 Intel Corporation. All Rights Reserved. CREATE ARRAY MENU Name: Volume10...
Seite 135: Erstellen Eines Raid 5-Sets (Parität)
[ESC]-Previous Menu [Enter]-Select Tragen Sie einen Namen für das RAID 5-Set ein und drücken Sie die <Eingabetaste>. Wenn das RAID Level-Element unterlegt ist, drücken Sie die Oben-/ Unten-Pfeiltasten um RAID 5(Parität) auszuwählen und drücken Sie die <Eingabetaste>. ASUS P5LD2 Deluxe 5-25...
Seite 136 Wenn das Disks-Element unterlegt ist, drücken Sie die <Eingabetaste>, um die Festplatten als RAID zu konﬁ gurieren. Dieses Dialogfenster erscheint. SELECT DISKS Port Drive Model Serial # Size Status 0 XXXXXXXXXXXX XXXXXXXX XX.XGB Non-RAID Disk 1 XXXXXXXXXXXX XXXXXXXX XX.XGB Non-RAID Disk 2 XXXXXXXXXXXX XXXXXXXX XX.XGB Non-RAID Disk...
Seite 137: Löschen Eines Raid-Sets
ALL DATA IN THE VOLUME WILL BE LOST! Are you sure you want to delete volume “VolumeX”? (Y/N): Drücken Sie <Y>, um das RAID-Volumen zu löschen und zum Hauptmenü zurückzukehren, oder <N>, um zum Delete Volume-Menü zurückzukehren. ASUS P5LD2 Deluxe 5-27...
Seite 138: Zurücksetzen Eines Raid-Laufwerks
Zurücksetzen eines RAID-Laufwerks Vorsicht ist beim Umwandeln eines RAIDs in ein Nicht-RAID geboten. Das Zurücksetzen entfernt sowohl alle RAID-Daten, als auch jede interne RAID-Struktur vom Laufwerk! So setzen Sie ein RAID-Laufwerk zurück: Wählen Sie 3. Reset Disks to Non-RAID im Hauptmenü und drücken Sie die <Eingabetaste>.
Seite 139: Silicon Image Raid-Konﬁ Gurationen
Sie müssen zuerst den Silicon Image SATA Link Sil 3132-Treiber und das Silicon Image RAID 5 Array Management-Programm installieren, bevor Sie eine RAID 5-Konﬁ guration einrichten und verwenden können. Entfernen Sie die externe Serial ATA-Box auf keinen Fall, wenn RAID 0 or RAID 1 eingestellt sind. ASUS P5LD2 Deluxe 5-29...
Seite 140 Öffnen des Silicon Image BIOS RAID-Konﬁ gurationsprogramms So öffnen Sie das Silicon Image BIOS RAID-Konﬁ gurationsprogramm: Starten Sie den Computer. Drücken Sie <Strg+S> oder <F4> während des POSTs. Die Darstellung des RAID BIOS-Setup-Bildschirms ist nur zur Orientierung gedacht und weicht u.U. von der Darstellung der Elemente auf Ihrem Bildschirm ab.
Seite 141: Erstellen Eines Raid 0-Sets (Striped)
Auto conﬁ guration chunk size conﬁ guration und drücken Manual conﬁ guration Sie die <Eingabetaste>. Das folgende Popup-Menü wird geöffnet. 128K Benutzen Sie die Oben- /Unten-Pfeiltasten um eine dem Laufwerk entsprechende Chunkgröße einzugeben und drücken Sie die <Eingabetaste>. ASUS P5LD2 Deluxe 5-31...
Seite 142 TIPP: Für Serversysteme empﬁ ehlt sich eine kleinere Array-Blockgröße. Für Multimedia-Computersysteme, die hauptsächlich zur Audio- und Videobearbeitung verwendet werden, ist eine größere Array-Blockgröße für eine optimale Leistung zu empfehlen. Verwenden Sie die Oben- PHYSICAL DRIVE /Unten-Pfeiltasten, um ein XXXXXXXXXXX XXXXXXMB Laufwerk auszuwählen.
Seite 143 Ihrem Quelllaufwerk haben. • Die Create without data copy-Option deaktiviert die Diskkopiefunktion des Mirroring-Sets. • Wenn Sie Create without data copy wählen, muss das RAID 1-Set neu partitioniert und neu formatiert werden, um die Konsistenz der Inhalte sicherzustellen. ASUS P5LD2 Deluxe 5-33...
Seite 144 Wenn Sie Create with MAIN MENU data copy, wählen, Auto conﬁ guration erscheint das folgende Manual conﬁ guration online copy Popup-Menü. ofﬂ ine copy Die online copy-Option kopiert die Daten automatisch im Hintergrund zum Ziellaufwerk, während das Quelllaufwerk beschrieben wird. Die Ofﬂ...
Seite 145 Laufwerke im System Das Programm fordert Sie auf, die RAID-Größe einzugeben; benutzen Sie die Oben-/Unten-Pfeiltasten um die RAID-Größe einzugeben und drücken Sie die <Eingabetaste>. Drücken Sie zum Bestätigen auf <Y> oder zum Zurückkehren zum Hauptmenü auf <N>. ASUS P5LD2 Deluxe 5-35...
Seite 146: Erstellen Eines Raid 10-Sets (Mirroring+Striping)
Erstellen eines RAID 10-Sets (Mirroring+Striping) So erstellen Sie ein RAID 10-Set: Wählen Sie Create RAID set MAIN MENU auf dem Hauptmenü und Create RAID set drücken Sie anschließend RAID0 RAID0 Delete RAID set RAID1 RAID1 Rebuild Raid1 set die <Eingabetaste>, um RAID10 RAID5 Resolve Conﬂ...
Seite 147 Popup-Menü. ofﬂ ine copy Die online copy-Option kopiert die Daten automatisch im Hintergrund zum Ziellaufwerk, während das Quelllaufwerk beschrieben wird. Die Ofﬂ ine kopieren-Option erlaubt Ihnen jetzt den Inhalt des Quelllaufwerks zum Ziellaufwerk zu kopieren. ASUS P5LD2 Deluxe 5-37...
Seite 148 Verwenden Sie die Oben-/Unten-Pfeiltasten, um die gewünschte Kopiermethode auszuwählen. Drücken Sie anschließend die <Eingabetaste>. Das Programm fordert Sie auf, die RAID-Größe einzugeben; benutzen Sie die Oben-/Unten-Pfeiltasten um die RAID-Größe einzugeben und drücken Sie die <Eingabetaste>. Drücken Sie zum Bestätigen auf <Y> oder zum Zurückkehren zum Hauptmenü...
Seite 149: Erstellen Einer Raid-Treiberdiskette
Nummer vor der Option eingeben, und drücken Sie die <Eingabetaste>. Wenn Sie z.B. eine ICH7R SATA RAID-Treiberdiskette erstellen wollen, drücken Sie <1>. Die folgende Nachricht erscheint. Please insert your formatted ﬂ oppy to drive B:\ Press a key to continue. ASUS P5LD2 Deluxe 5-39...
Seite 150 Die RAID-Treiber werden auf die Diskette kopiert. Werfen Sie nach dem Erstellen einer RAID-Treiberdisk die Diskette aus und aktivieren Sie dann den Schreibschutz der Diskette, um eine mögliche Computervireninfektion zu verhindern. 10. Drücken Sie eine beliebige Taste, um zum Makedisk-Menü zurückzukehren.
Seite 151: Anhang: Cpu-Eigenschaften
Der Anhang beschreibt die Eigenschaften des Motherboard- Prozessors. CPU-Eigenschaften...
Seite 152: Intel ® Em64T
Kapitelübersicht Intel EM64T ................. A-1 ® Enhanced Intel SpeedStep Technologie (EIST) ....A-1 ® Intel Hyper-Threading Technologie ........A-3 ® ASUS P5LD2 Deluxe...
Seite 153: Intel ® Em64T
4 LGA775-Prozessoren unter 32-Bit Betriebssystemen. ® • Das Motherboard-BIOS unterstützt EM64T. Sie können die neueste Bios-Version auf der ASUS Webseite (www.asus.com/support/ download/) herunterladen, wenn Sie Ihr BIOS aktualisieren wollen. Siehe Kapitel 4 für mehr Details. • Für mehr Informationen über die EM64T-Funktion besuchen Sie bitte www.intel.com.
Seite 154: Benutzen Der Eist
A.2.2 Benutzung der EIST Zum Benutzen der EIST Funktion: Schalten Sie den Computer ein und gehen Sie in das BIOS Setup. Gehen Sie zum erweiterten Menü und markieren Sie die Prozessorkonﬁ guration, dann drücken Sie die <Eingabetaste>. Setzen Sie das Intel(R) SpeedStep Technologie-Element auf [Automatic], dann drücken Sie die <Eingabetaste>.
Seite 155: Intel ® Hyper-Threading Technologie
Menü stellen Sie bitte sicher, dass die Hyper-Threading Technologie aktiviert ist. Siehe Seite 4-26 für Details. Das BIOS-Element wird nur angezeigt, wenn Sie einen Prozessor installiert haben, der Hyper -Threading Technologie unterstützt. Starten Sie den Computer neu. ASUS P5LD2 Deluxe...
Seite 156 Anhang: CPU-Eigenschaften...

Asus P5LD2 Deluxe Handbuch

Inhaltsverzeichnis

Kapitel 1 Produkteinführung

Kapitel 2: Hardwarebeschreibungen

Kapitelübersicht

Kapitel 3: Einschalten

Kapitel 4: BIOS-Setup

Kapitelübersicht

Kapitel 5: Software-Unterstützung

Kapitelübersicht

Quicklinks

Kapitel

Verwandte Anleitungen für Asus P5LD2 Deluxe

Inhaltszusammenfassung für Asus P5LD2 Deluxe

Inhaltsverzeichnis
