Legende des Datenblatt
INFINITYSLIDE 69 | MONTAGE
=
BOH
Bohrhöhe
TH
=
LB = Lichte Breite
Türblatthöhe
LH
=
Lichte Höhe
GH
=
Gesamthöhe

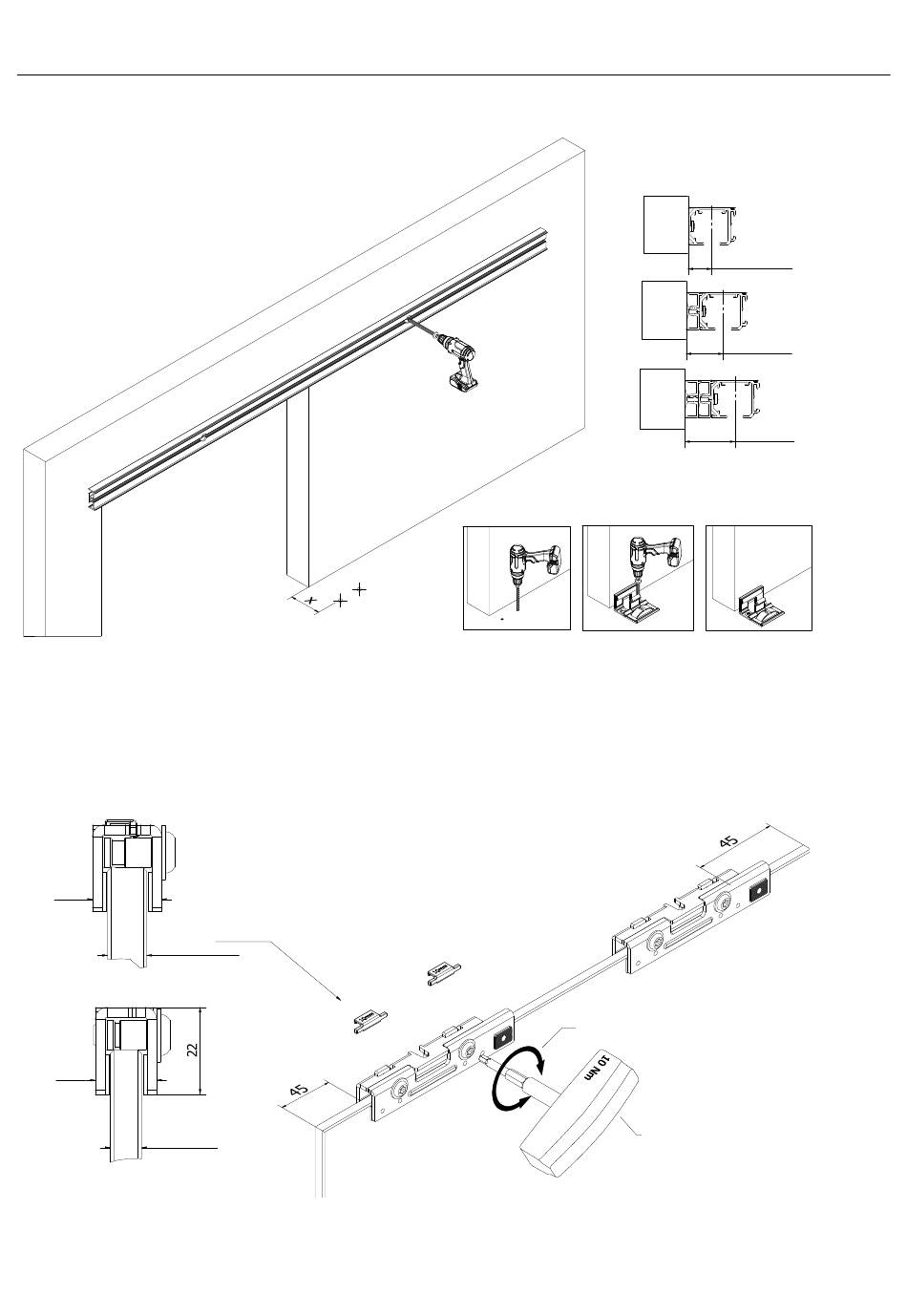

Schritt 1
Befestigung der Wandschiene & Bodenführung
Schritt 2
Befestigung der Klemmbacken an das Glas
17,6
10|10,76mm
15,6
8|8,76mm
Der Klemmbereich muss sehr gut mit Glasreiniger oder ähnlichem gereinigt werden und muss trocken sowie frei von Staub, Fett und Schmutz sein
=
LS
Schienenlänge
B
=
Abstand von Glaskannte bis Endkappe
TB
=
Türblattbreite
A
=
Glasüberstand (>=40mm)
1
2
3
Vorbohren
Befestigen
10 Nm
90.0100.270.00
x = 18
x = 28
x = 38
offen lassen
WWW.ONLEVEL.COM | 3
