ONLEVEL INFINITYSLIDE 69 Montageanleitung Seite 2

INFINITYSLIDE 69 | ÜBERSICHT
Zu dieser Anleitung
Diese Anleitung ist Teil des Produktes und enthält Angaben zum
Lieferumfang, zur sachgerechten Montage und Einstellung.
Um eine sichere Montage und den sicheren Einsatz zu gewährleisten,
lies die gesamte Anleitung vor dem Ausführen der Arbeiten. Die ent-
haltenen Informationen dienen Deiner Sicherheit.
Bewahre die Anleitung gut auf, damit sie jederzeit verfügbar ist.
Auf Vollständigkeit und Beschädigungen prüfen! Nicht angezeigte
Unvollständigkeit bzw. Beschädigungen gelten mit Montagebeginn als
akzeptiert. Keine Haftung für unsachgemäße Montage oder Transport.
Technische Änderungen, die zur Verbesserung des Produkts erforder-
lich werden, sind gegenüber der Darstellung in dieser Anleitung vorbe-
halten. Abbildungen in dieser Anleitung dienen dem grundsätzlichen
Verständnis und können von der tatsächlichen Ausführung abweichen.
Bestimmungsgemäße Verwendung
Unser Produkt INFINITYSLIDE 69 ist ein Schiebetürsystem mit Glasele-
menten, die nur für den Innenbereich geeignet sind und darf nicht
Feuchtigkeit oder Nässe ausgesetzt sein. Zudem ist das Schiebetürsys-
tem nur für die manuelle Betätigung (Öffnen & Schließen) geeignet.
Verwende unser Produkt nur wie in dieser Anleitung beschrieben.
Jede andere Verwendung gilt als nicht bestimmungsgemäß.
Fehlgebrauch
Folgende Punkte beschreiben einen vorhersehbaren Fehlgebrauch:
| Einbringen von Hindernissen in den Öffnungsbereich, die ein Ver-
schieben der Türelemente verhindern.
| Zuschieben der Türelemente, wenn sich eine Person oder
Körperteile in diesem Bereich befinden.
| Benutzen von Ersatzteilen, die nicht von uns freigegeben sind.
| Umbauen oder Verändern der Konstruktion oder einzelner Teile.
| Überschreiten der zulässigen Abmessungen und Gewichte.
| Nur silikon- und ölfreie Reiniger verwenden (z. B. Aceton)
Oft genügt lauwarmes Wasser ohne Zusatzstoffe.
| Die Unterkonstruktion/Wand muss dauerhaft tragfähig sein.
| Das Befestigungsmaterial muss den Anforderungen der
Unterkonstruktion/Wand und dem Türflügelgewicht entsprechen.
L = 2m | 3m
LS = 2xGB-A+2xB
B=5
G B=LB+2xA
G
B=LB+2xA
LB
LB
A
A
A

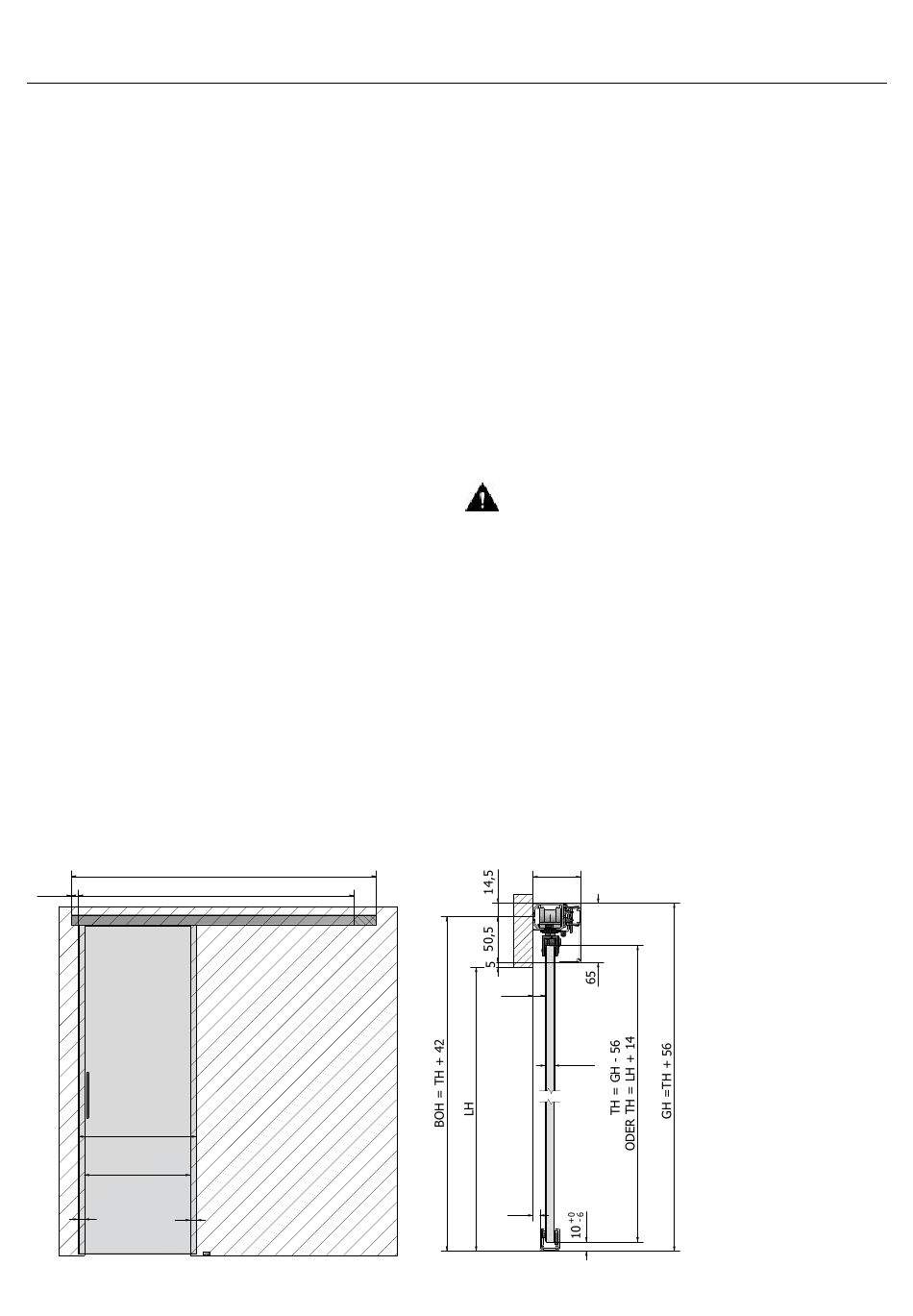

Legende des Datenblatt
2 | INFINITYSLIDE 69
Bohrhöhe
=
BOH Bohrhöhe
LB = Lichte Breite
Türblatthöhe
=
TH Türblatthöhe LB = Lichte Breite
Lichte Höhe
=
LH Lichte Höhe
Gesamthöhe
=
GH Gesamthöhe
L = 2m | 3m
LS = 2xGB-A+2xB
A
LS =
Schienenlänge
=
LS Schienenlänge
B =
Abstand von Glaskannte bis Endkappe
=
B Abstand von Glaskannte bis Endkappe
TB =
Türblattbreite
=
TB Türblattbreite
A =
Glasüberstand (>=40mm)
=
A Glasüberstand (>=40mm)
Haftung
Das System darf nur aus Originalteilen zusammengestellt werden.
Wir übernehmen keine Haftung für Schäden, die durch eine nicht
bestimmungsgemäße Verwendung oder durch die Verwendung von
nicht freigegebenen Teilen entstanden sind.
Zur Beurteilung der Glastüren weisen wir auf die Richtlinie für ESG-
Glas nach DIN EN12150 und VSG-Glas, bestehend aus 2 x ESG-Glas
+ 0,76 mm-Folie (Verbundsicherheitsglas) nach EN ISO 12543-1 hin.
Personal
Unser Produkt darf nur von qualifiziertem Personal montiert werden,
dass aufgrund seiner Ausbildung und Erfahrung befähigt ist, die je-
weiligen Arbeiten auszuführen. Das Personal muss in der Lage sein,
Risiken im Umgang mit dem Produkt zu erkennen und mögliche Ge-
fährdungen zu vermeiden.
Die Montage muss mit mindestens zwei Personen durchgeführt werden.
Sicherheit
Dies ist das Gefahrenzeichen. Es warnt Dich vor Verletzungs-
gefahren. Befolge deshalb alle Maßnahmen, die mit diesem Symbol
gekennzeichnet sind, um Verletzungen zu vermeiden.
Sicheres Arbeiten steht an erster Stelle; trage immer persönliche Schutz-
ausrüstung: Sicherheitsschuhe, Arbeitskleidung, Schutzhandschuhe.
Lagerung
Bewahre die gelieferten Teile in der Originalverpackung auf, um
Schäden am Produkt zu vermeiden.
Damit die Glaselemente nicht beschädigt werden, beachte folgende
Punkte:
| Glaselemente möglichst an einem geschützen Ort lagern und
gegen Umstürzen sichern.
L = 2m | 3m
| Glaselemente nicht auf harten oder unebenen Oberflächen
B=5 LS = 2xGB-A+2xB
abstellen.
52,5
13,5
13,5
TB=LB+2xA
10 (8)
LB
A
A
Legende des Datenblatt
=
BOH Bohrhöhe 7,5
7,5
TH = LB = Lichte Breite
Türblatthöhe
=
LH Lichte Höhe
GH =
Gesamthöhe
Montageanleitung Infinity
B=5
52,5
A
10 (8)
Legende des Datenblattes
Legende des Datenblatt
BOH = Bohrhöhe
TH = Türblatthöhe
=
BOH Bohrhöhe
LB = Lichte Breite
TH =
Türblatthöhe
LH = Lichte Höhe =
LH Lichte Höhe
GH = Gesamthöhe GH =
Gesamthöhe
LS = Türblattbreite
B = Abstand von Glaskante bis Endkappe (5mm) =
LS Schienenlänge
A = Glasüberstand (> = 40 mm) B =
Abstand von Glaskannte bis Endkappe
=
LB = Öffnungsmaß TB Türblattbreite
A =
GB = Glasbreite Glasüberstand (>=40mm)
L = Gesamtbreite
Mon
L = 2m | 3m
LS = 2xGB-A+
TB=LB+2xA
LB
A
LB = Lichte Breite
