ONLEVEL INFINITYSLIDE 69 Montageanleitung

Vorschau ausblenden Andere Handbücher für INFINITYSLIDE 69:

Werbung

Quicklinks

Diese Anleitung herunterladen
INFINITYSLIDE 69
MONTAGEANLEITUNG

Werbung

loading

Verwandte Anleitungen für ONLEVEL INFINITYSLIDE 69

Inhaltszusammenfassung für ONLEVEL INFINITYSLIDE 69

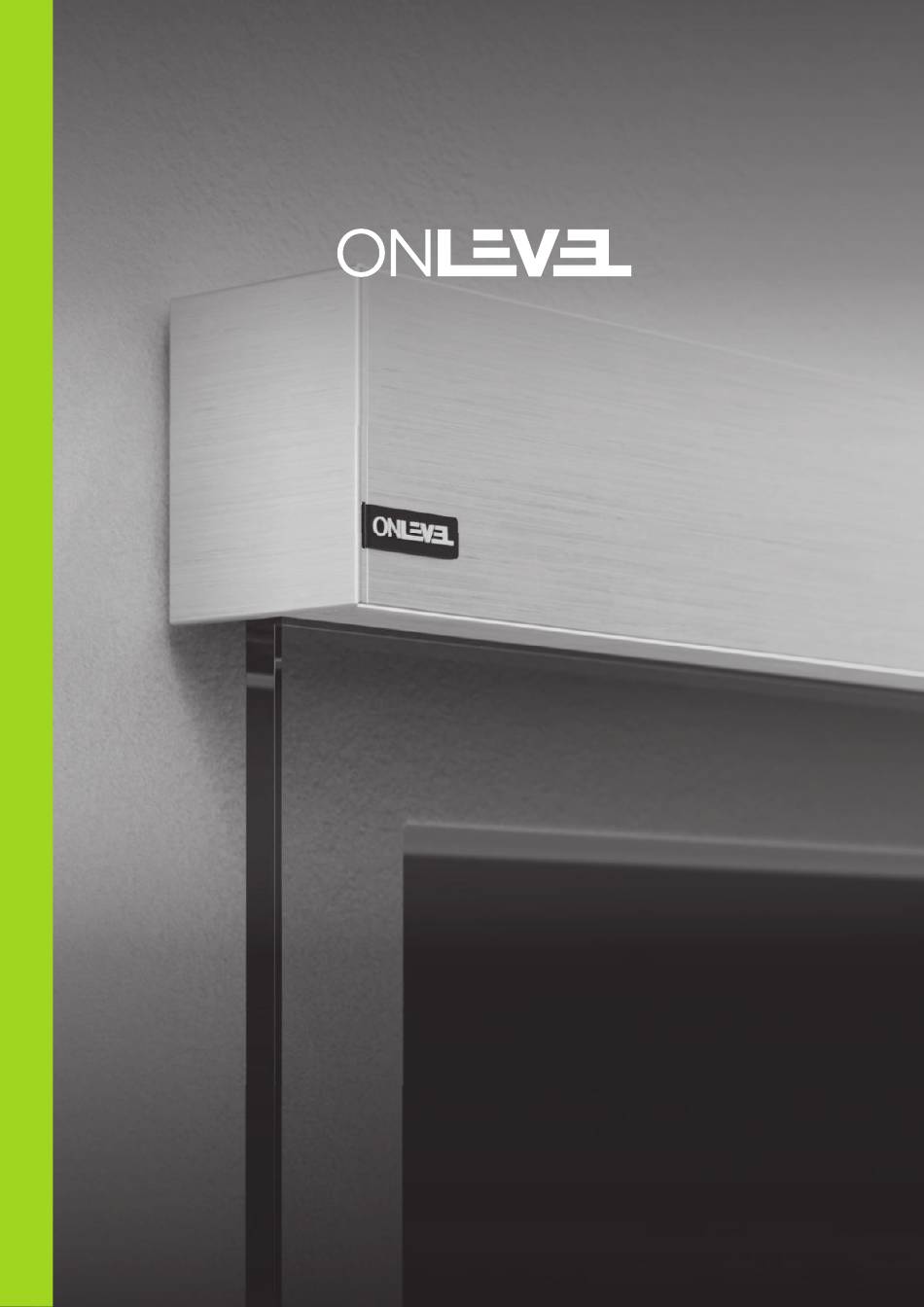

  • Seite 1 INFINITYSLIDE 69 MONTAGEANLEITUNG...

  • Seite 2: Sicherheit

    Risiken im Umgang mit dem Produkt zu erkennen und mögliche Ge- fährdungen zu vermeiden. Bestimmungsgemäße Verwendung Unser Produkt INFINITYSLIDE 69 ist ein Schiebetürsystem mit Die Montage muss mit mindestens zwei Personen durchgeführt werden. Glaselementen, nur für den Innenbereich geeignet und darf nicht Sicherheit Feuchtigkeit oder Nässe ausgesetzt sein.
  • Seite 3 INFINITYSLIDE 69  |  MONTAGE Schritt 1 Befestigung der Wandschiene & Bodenführung x = 1 8 x = 28 x = 38 Vorbohren Geöffnet lassen Befestigen Schritt 2 Befestigung der Klemmbacken an das Glas 1 7,6 10| 10,76 mm 7 Nm...
  • Seite 4 INFINITYSLIDE 69  |  MONTAGE Schritt 3 Positionierung der Laufwagen in der Wandschiene Schritt 4 Glasscheibe in die Klemmbacken setzen – 4 | INFINITYSLIDE 69...
  • Seite 5 INFINITYSLIDE 69  |  MONTAGE Schritt 5 Dämpfer in die Führugsschiene schwenken Schritt 6 Befestigung des Aktivators an den Glas-Klemmbacken Aktivator WWW.ONLEVEL.COM | 5...
  • Seite 6 INFINITYSLIDE 69  |  MONTAGE Schritt 7 Aktivator in den Dämpfer schieben - Den Aktivator in den Dämpfer schieben, den ausgerichteten Dämpfer anziehen. Däm pfer Aktivator Schritt 8 Befestigung der Blenaufnahme ins Profil Platzieren Sie jeweils 5 x Blendaufnahmen gleichmäßig verteilt Auch verwendbar zum Verstauen Ihres Werkzeugs 6 | INFINITYSLIDE 69...
  • Seite 7 INFINITYSLIDE 69  |  MONTAGE Schritt 9 Montage des Abdeckprofils an der Laufschiene Die Blende wird in die Blendaufnahme gesetzt Schritt 10 Montage der Endkappen WWW.ONLEVEL.COM | 7...

  • Seite 8: Übersicht

    INFINITYSLIDE 69 Übersicht 1 Wand 2 Distanzprofil (optional) 3 Laufschiene 4 Glas-Klemmbacken 5 Laufwagen 6 Glastür 7 Soft-Close 8 Abdeckkappe 9 Bodenführung 10 Abdeckschiene 11 Endkappe 12 Endkappen-Logo ONLEVEL GmbH | Budberger Straße 5 | 46446 Emmerich am Rhein | Deutschland +49 (0)2822 97514-0 | info@onlevel.com | www.onlevel.com 8 | INFINITYSLIDE 69...
  • Seite 9 InfinitySlide Storyboard/ USP's Der Selbstreinigungswagen Der Laufwagen reinigt sich einfach von selbst: Zu Beginn läuft auch jeder andere Beschlag schön leise weil ein guter Monteur die Lauffläche der Schiene und die Rollen der Laufwagen sauber macht. Schon nach kurzer Zeit sammelt sich aber Staub und leichter Schmutz z.B. vom Abrieb der Rollen in der Schiene. Das ist nicht zu verhindern. Das Problem ist aber, wenn der Schmutz sich auf den Rollen festsetzt.
