Befestigung des Astsägers an der
Getriebekopfbaugruppe
Zum Befestigen des Astsägers am Getriebekopf wird kein
Werkzeug benötigt.

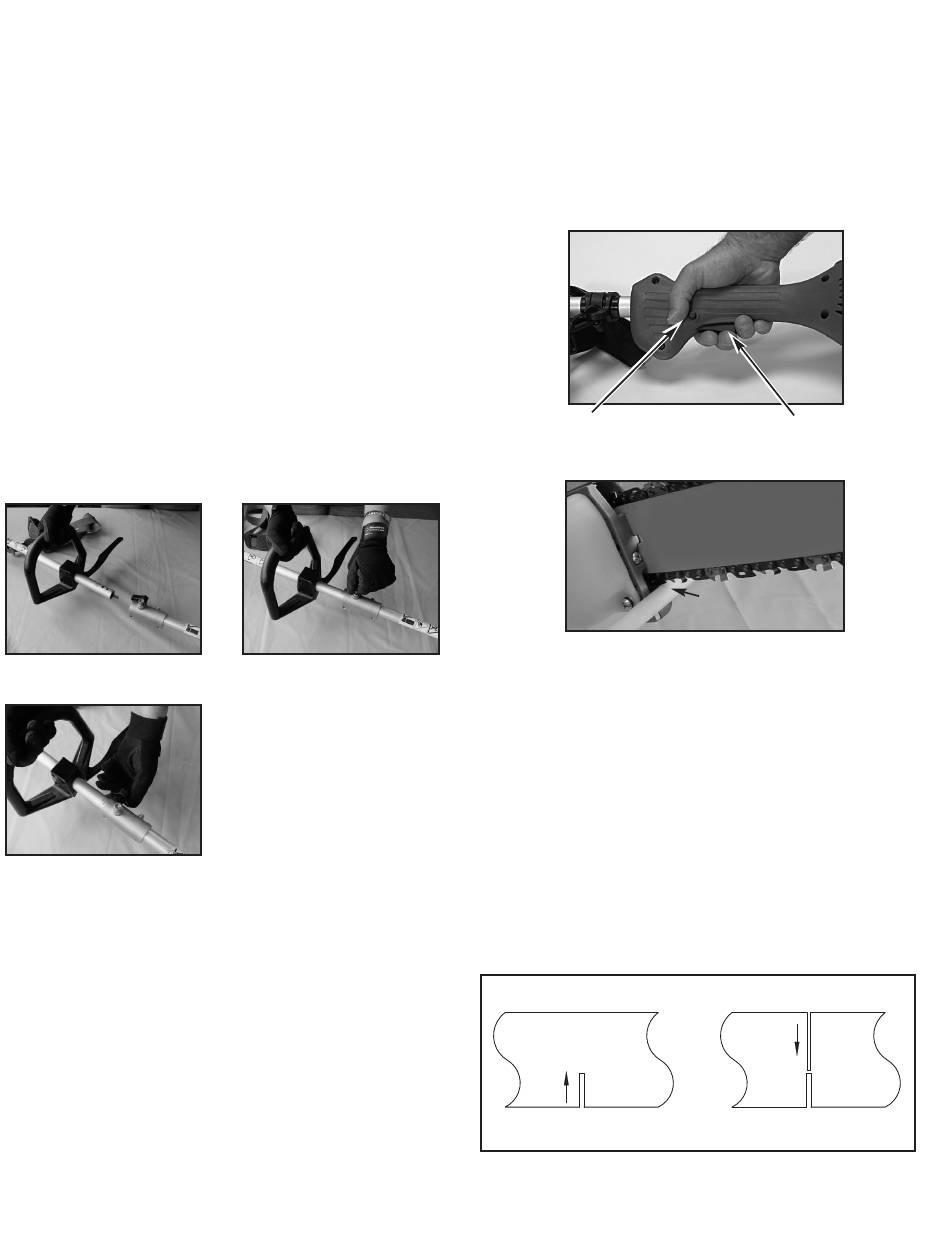

1. Den Federbolzen am Adapter des Getriebekopfschafts
hochziehen (Bild 7).
2. Die Antriebswelle des Astsägers vorsichtig in den Adapter
einsetzen. Dabei sicherstellen, dass der Keilzahn der
inneren Antriebswelle ganz in die Keilzahnbuchse des
Getriebekopfschafts geschoben wird.
3. Wenn die Antriebswelle korrekt ausgerichtet ist, gleitet der
Federbolzen in das Loch im Schaft des Astsäger-Zubehörs.
Daraufhin sollte ein Klickgeräusch zu hören sein.
4. Durch Drehen in die entgegengesetzte Richtung
sicherstellen, dass die beiden Schaftteile korrekt
miteinander verbunden sind. Dadurch wird verhindert, dass
sich der Schaft dreht.
5. Den Zusammenbau durch Festziehen des Drehknopfs
sichern (Bild 8).
6. Die Handgriffe können im Ermessen des Bedieners verstellt
werden; dazu werden einfach die Schrauben gelockert und
die Griffe werden den Schaft entlang nach oben oder nach
unten geschoben.
Bild 6
Bild 8
Ausbalancieren des Geräts
Überprüfen Sie das Gleichgewicht des zusammengebauten
Geräts. Die Haltegriffe und der Schultergurt wurden im Werk
vormontiert und auf einen Bediener durchschnittlicher
Körpergröße eingestellt. Dies kann im Ermessen des Bedieners
verstellt werden; dazu werden einfach die Schrauben gelockert
und die Griffe werden den Schaft entlang nach oben oder nach
unten geschoben. Ziehen Sie die Schrauben dann wieder an.
7
Sägetechnik
1. Überprüfen, in welche Richtung der Ast fallen wird.
2. Wenn der Ast besonders lang ist, ist er in mehreren
3. Nicht direkt unter dem abzusägenden Ast stehen.
4. Beide Handgriffe festhalten. Zuerst den Abzugssperrknopf
5. Korrekte Sägestellung der Astsäge:
Die Astsäge wie oben dargestellt gegen den Ast halten. In
Bild 7
dieser Position werden Bewegungen des Astes reduziert.
Sägen stärkerer Äste
Zum Absägen von Ästen mit einem Durchmesser von 7 bis 10
cm die folgende Methode anwenden:
1. Vom unteren Teil des Astes her mit dem Sägen beginnen
2. Abschließend die Säge oben am Ast ansetzen und nach
Teilabschnitten zu entfernen.
mit dem Daumen drücken und dann den Abzug betätigen.
Mit dem Sägen beginnen, wenn sich die Kette mit
Volldrehzahl dreht.
Abzugssperrknopf
und die Astsäge nach oben bewegen (Abb. 1).
unten arbeiten (Abb. 2).
BEGINN
Abb. 1
Abzug
Ast
ENDE
Abb. 2
