35. Sicheres Anbringen des Verlängerungskabels
Das Verlängerungskabel ca. 40 cm vom Steckerende
krümmen. Die so geschaffene Biegung durch die längliche
Öffnung schieben und sie dann wie gezeigt unter der
Kabelhalterung einhaken. Dadurch wird verhindert, dass
sich das Verlängerungskabel
von der Anschlussbuchse am
Kantenschneider löst.

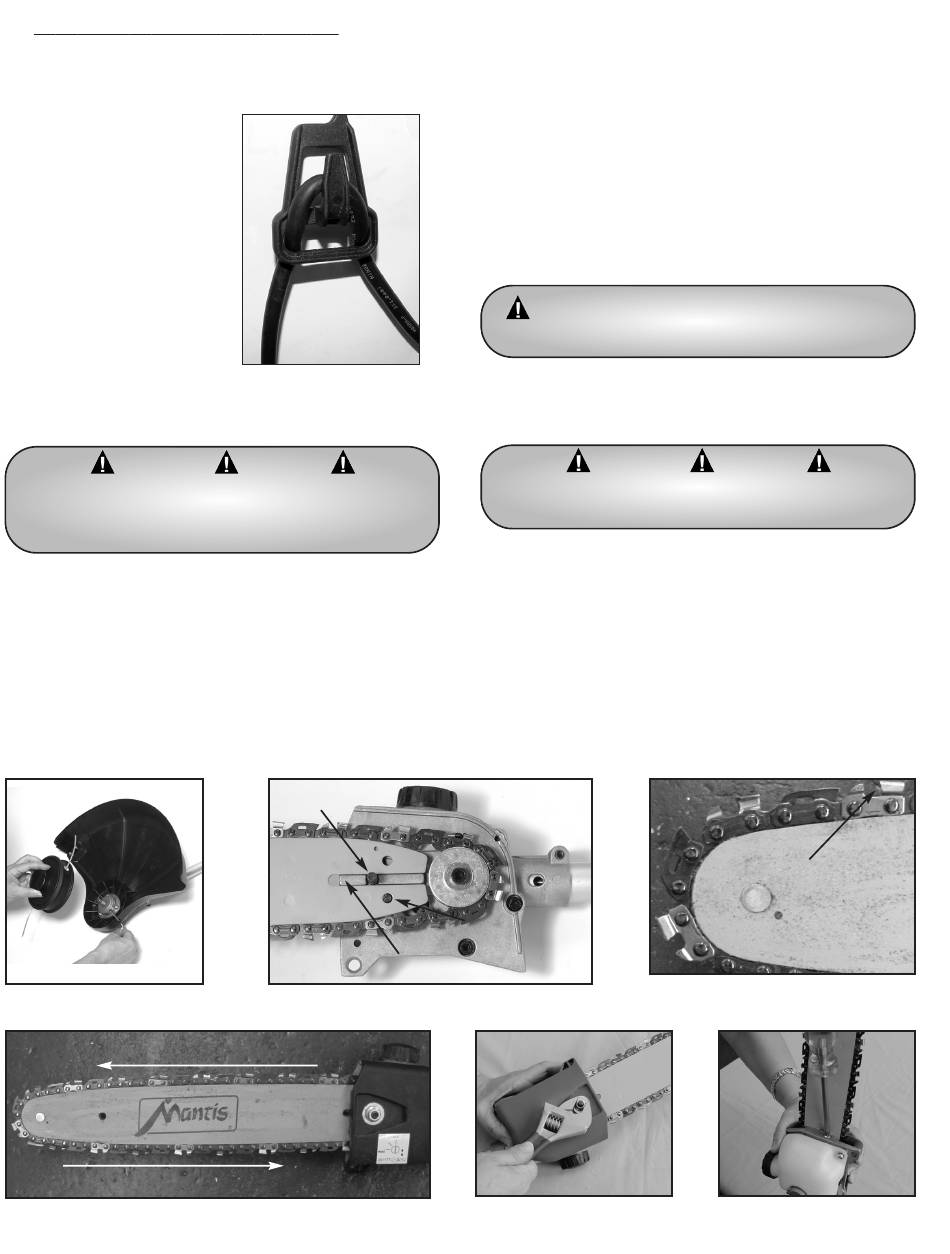

Zusammenbau der Astsäge (Einbau der Sägekette)
ACHTUNG
DIE KETTE HAT EINE SEHR SCHARFE SCHNEIDE –
DAHER MIT VORSICHT HANDHABEN. STETS
HANDSCHUHE TRAGEN; ANDERNFALLS KÖNNEN
SCHWERE VERLETZUNGEN ENTSTEHEN.
1. Die Montagemutter von der Getriebeabdeckung
abschrauben. Die Abdeckung öffnen (Bild 3).
2. Die Kettenführung anbringen. Sicherstellen, dass der
Gewindestift in die Öffnung in der Führungsschiene passt
(Bild 4).
3. Die Sägekette in die Nut in der Kettenführungsschiene und
um das Zahnrad herum einpassen.
4. Sicherstellen, dass der Stift der Kettenspannvorrichtung in
das untere Loch der Führungsschiene passt (Bild 4).
Bild 3
Richtung der Kettenbewegung
5
GEFAHR
Gewindestift
Bild 6
Rückschlag
Ein grundsätzliches Verstehen des Rückschlagprinzips hilft
dabei, das Überraschungselement zu vermindern oder ganz
auszuschalten, das zu einem Unfall beitragen kann.
Ein Rückschlag kann eintreten, wenn die in Bewegung
befindliche Sägekette am Nasenende der Führungsschiene
einen Gegenstand berührt oder wenn sich das Holz verengt und
die Sägekette in der Schnittkerbe einklemmt. Dies kann in
einigen Fällen eine schnelle rückwärts gerichtete Wirkung zur
Folge haben, wobei das Gerät nach oben oder unten und dann
zum Bediener zurück ausschlägt. Der Bediener kann die
Kontrolle über das Gerät verlieren, was zu schweren
Verletzungen führen kann.
Halten Sie die Handgriffe der Astsäge jederzeit
gut fest!
AUF DIE KORREKTE AUSRICHTUNG DER ZÄHNE
5. Auf die korrekte Ausrichtung der Kette achten (Bild 5 und
6).
6. Die Kette festhalten und die Getriebeabdeckung über dem
Gewindestift aufsetzen. Die Montagemutter aufschrauben,
aber nicht anziehen (Bild 7).
7. Die Kettenspannung einstellen und die Mutter fest
anziehen (Bild 8).
Stift der Stift der
K ettenspann v or r ic htung
K ettenspann v or r ic htung
Öffnung in Führungsschiene
Bild 4
Bild 7
ACHTUNG GEFAHR
DER KETTENSÄGE ACHTEN!
Korrekte Richtung der
Kettenglieder
Bild 5
Bild 8
