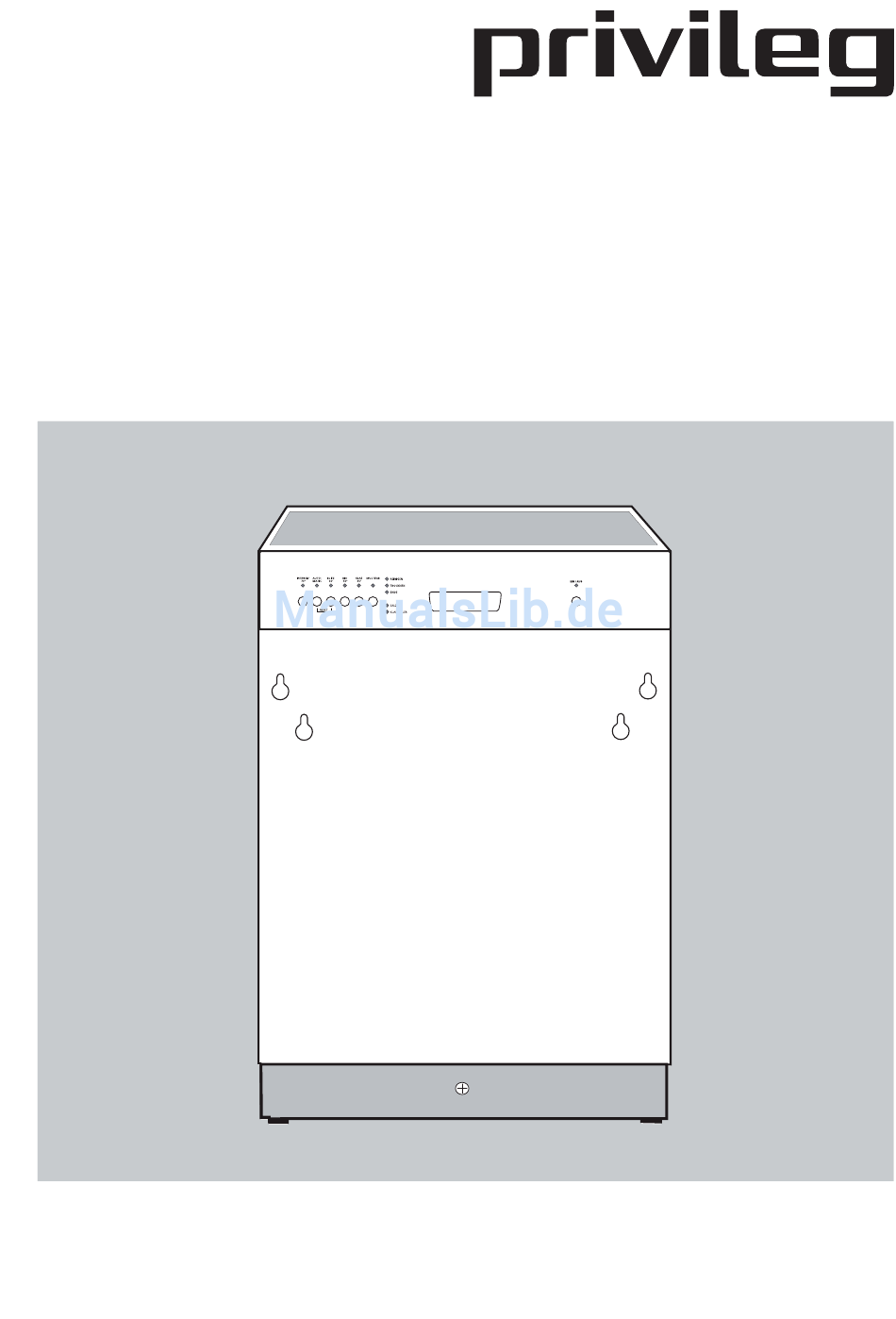

- Seite 1 Geschirrspüler 2500 i Integrierbares Modell Gebrauchsanweisung...
- Seite 2 Sehr geehrte Kundin, Transportschaden sehr geehrter Kunde, Eines sollten Sie auf jeden Fall sofort überprüfen: ob Ihr Gerät unbeschädigt vielen Dank für Ihren Einkauf bei Quelle. bei Ihnen angekommen ist. Falls Sie Überzeugen Sie sich selbst: auf unsere einen Transportschaden feststellen, Produkte ist Verlass.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Sicherheitshinweise und Warnungen......4/5 Hinweis zur Verpackungsentsorgung ....... 5 Entsorgung der Altgeräte. -
Seite 4: Sicherheitshinweise Und Warnungen
Sicherheitshinweise und Warnungen Bewahren Sie diese Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, so sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezügli- chen Hinweise informieren kann. -
Seite 5: Hinweis Zur Verpackungsentsorgung
• Schwämme, Haushaltstücher und alle ausschalten. Wasserhahn schließen. Gegenstände, die sich mit Flüssigkeit • Netzstecker nie am Kabel aus der vollsaugen können, dürfen nicht im Steckdose ziehen, sonder n am Geschirrspüler gereinigt werden. Stecker. • Setzen Sie sich nicht auf die geöffnete •... -
Seite 6: Entsorgung Der Altgeräte
Entsorgung der Altgeräte Das Altgerät ist vor der Verschrottung Das Symbol auf dem Produkt, der funktionsuntüchtig zu machen, d.h. Gebrauchsanleitung oder der Ver- das Netzkabel muss entfernt werden. packung weist darauf hin. Ebenso muss der Türverschluss un- Die Werkstoffe sind gemäß ihrer Kenn- brauchbar gemacht werden, damit zeichnung wiederverwertbar. -
Seite 7: Geräteansicht
Geräteansicht oberer Geschirrkorb oberer Sprüharm Härtbereichsschalter unterer Vorratsbehälter Sprüharm für Spezialsalz Siebe Behälter für Vorratsbehälter Reinigungsmittel für Klarspüler Typschild Achtung! Die Unterbau-Modelle werden ohne Arbeitsplatte geliefert Installation Aufstellen des Geschirrspülers rigen Teppichboden, Leisten o.ä. ein- schränken. Es könnte ein Wärme- Die Einplanung der Anschlüsse für stau eintreten, der die Umwälzpumpe Wasserzu-und -ablauf, sowie Strom,... -
Seite 8: Zulaufschlauch Mit Sicherheitsventil
• Wird der Geschirrspüler direkt neben Zulaufschlauch mit Sicher- einem Gas- oder Kohleherd aufge- heitsventil stellt, muss zwischen Herd und Ge- schirrspüler eine wärmeisolierende, nicht brennbare Platte bündig zur Oberkante der Arbeitsplatte (Tiefe 57,5 cm) angebracht werden. Die Platte sollte auf der Seite zum Herd hin mit Aluminiumfolie ausgestattet sein. -
Seite 9: Verlegen Der Schläuche
Zulaufschlauch mit der Schlauchver- schraubung (ISO 228- 1:2000) an ei- nen Wasserhahn mit Außengewinde Zoll) anschließen. Anschlussmutter der Schlauchverschraubung nur von Hand anziehen. Achtung: • Ist der Zulaufschlauch oder das Si- cherheitsventil beschädigt, sofort Netzstecker ziehen. • Zulaufschlauch mit Sicherheitsventil Verlegen der Schläuche darf nur vom Fachmann/Kunden- dienst ausgetauscht werden. -
Seite 10: Beschreibung Der Bedienungsblende
Beschreibung der Bedienungsblende 1. EIN/AUS-Taste 1. MULTITAB Reinigungsmittel in den dafür vorgesehenen Behälter ge- Durch Drücken der EIN/AUS-Taste ben. wird das Gerät ein- bzw. ausgeschaltet. 2. Gerät einschalten. Die LED der EIN/AUS-Taste leuchtet 3. Taste für die Zusatzfunktion MULTI- oder erlischt. TAB drücken. -
Seite 11: Funktionstasten
Nach Star t des Spülprogramms • Wenn das Programm angelaufen ist, wird der jeweilige aktuelle Pro- kann die Zusatzfunktion nicht mehr grammschritt angezeigt, der gerade geändert werden. In diesem Fall abgearbeitet wird. muss das Spülprogramm abgebro- • Am Programmende leuchtet die chen und neu gewählt werden. -
Seite 12: Inbetriebnahme
Inbetriebnahme Vor der ersten Inbetriebnahme Wasserenthärter einstellen Verpackungsteile, Transportsicherungs- Um Kalkablagerungen auf Geschirr material, Klebebänder usw. entfernen. und im Geschirrspüler zu verhindern, Geringe Wasserrückstände im Spüler muss das Geschirr mit weichem, d.h. stammen von der Endkontrolle im kalkarmen Wasser gespült werden. Werk. - Seite 13 Elektronisch Einstellung: 3. Funktions-Taste 1 nochmal drücken. Die LED-Anzeige der Funktionstaste 1. EIN/AUS-Taste drücken. 1 blinkt. Die LED der EIN/AUS-Taste leuch- Gleichzeitig blinkt die LED-Anzeige tet. ENDE. Falls zusätzliche Anzeigen leuchten, Die Anzahl der Blinkzeichen der ist ein Spülprogramm aktiviert. Das LED-Anzeige ENDE entspricht der Spülprogramm muss abgewählt eingestellten Härtestufe.
-
Seite 14: Spezialsalz Einfüllen
Spezialsalz einfüllen Dadurch werden übergelaufenes Salzwasser und Salzkörner ausge- Um den Wasserenthärter zu entkalken, spült. muss Spezialsalz eingefüllt werden. Nur Je nach Körnung kann es einige Stun- Spezialsalz verwenden, das für Haus- den dauern, bis das Salz sich im Was- haltsgeschirrspüler geeignet ist. -
Seite 15: Klarspülerdosierung Einstellen
4. Dosierung einstellen. 5. Deckel zudrücken, bis dieser einrastet. 6. Wenn Klarspüler ausgelaufen ist, mit einem Lappen wegwischen. Klarspülerzulauf ein/ausschalten (nur möglich bei ausgewählter MUL- TITAB Funktion) Ist die MULTITAB Funktion nicht ausge- wählt, ist der Klarspülerzulauf immer 5. Deckel zudrücken, bis dieser einrastet. eingeschaltet. - Seite 16 3. Funktions-Taste 2 noch einmal drücken. Die LED-Anzeige der Funktionstaste 2 blinkt. Die Anzeige ENDE zeigt die momentane Einstellung an: Anzeige ENDE Klarspülerzulauf eingeschaltet leuchtet:: Klarspülerzulauf ausgeschaltet Anzeige ENDE (Voreinstellung ab Werk) leuchtet nicht:: 4. Drücken der Funktions-Taste 2 schaltet die Klarspülerzugabe ein bzw.
-
Seite 17: Bedienung / Handhabung
Bedienung / Handhabung Besteck und Geschirr Achtung: Schwämme, Haushaltstücher und alle einordnen Gegenstände, die sich mit Wasser voll- Zum Spülen im Geschirrspüler nicht saugen können, dürfen nicht im Ge- geeignet: schirrspüler gereinigt werden. • Bestecke mit Holz-, Horn-, Porzelan- • Bevor Sie das Geschirr einordnen, sollten Sie: oder Perlmuttgriffen –... - Seite 18 Das Fassungsvermögen der Geschirr- • Wenn Sie den Besteckkorb wieder körbe nach Norm ist im Kapitel “Hinwei- zusammenfügen möchten, gehen se für Prüfinstitute” dargestellt. Da Ihr Sie bitte in umgekehrter Reihenfolge Geschirr vermutlich von der Norm ab- vor. weicht, müssen Sie die günstigste Ein- Gittereinsätze ordnung ausprobieren, um das Fas- Zur besseren Besteck-Reinigung emp-...
-
Seite 19: Einordnen Im Unteren Korb
Einordnen im unteren Korb Einordnen im oberen Korb Stark verschmutztes, größeres Ge- Im oberen Korb werden Tassen, Glä- schirr wird im Unterkorb gründlich ge- ser, Salatschüsseln, Unter tassen, reinigt. Dessertteller bis zu einem Durchmes- • Unterkorb ganz herausziehen. ser von 24 cm eingeordnet. Große und schwere Geschirrteile wie Teller, Schüsseln, Töpfe usw. -
Seite 20: Oberen Korb In Der Höhe Verstellen
Oberen Korb in der Höhe Berührungsstellen können das ein- wandfreie Spülen beeinträchtigen. verstellen • Können sich die Sprüharme frei dre- Der Oberkorb ist höhenverstellbar. hen? Bitte achten Sie darauf, dass Im abgesenkten Zustand beträgt die einzelne Teile nicht zu hoch nach Geschirrhöhe oben ragen oder durch die Korbbö- - im Oberkorb max 24 cm... -
Seite 21: Verwendung Von Multitab Reinigern
Verwendung von MULTITAB Reinigern Bei diesen Produkten handelt es sich um Reiniger mit kombinierten Klarspül- und Salzfunktionen. 1. Prüfen Sie, ob die Reiniger für Ihre Wasserhärte geeignet sind. Herstellerangabe beachten. 2. Reiniger ausschließlich in den Behälter für Reinigungsmittel geben. 3. Deckel zurückklappen und zudrü- Wenn Sie MULTITAB Reiniger ver- cken, bis dieser einrastet. -
Seite 22: Spülprogramm
Spülprogramm Spülprogramm starten Spülprogramm abbrechen 1. Funktions-Tasten 2 und 3 drücken 1. Überprüfen Sie, ob Geschirr und und gedrückt halten (RESET). Besteck im Geschirrspüler so einge- Die Programmanzeige des laufenden ordnet sind, dass die Sprüharme Spülprogramms blinkt einige Sekun- sich frei drehen können. den und erlischt dann. -
Seite 23: Kurzanweisung
Kurzanweisung Die wichtigsten Handgriffe bei der Inbe- triebnahme des Gerätes sind folgende: 1. Wasserzulauf- und -ablaufschlauch anschließen. 2. Netzstecker in die Steckdose ein- stecken. 3. Wasserhahn öffnen. 4. Wasserhärtebereich einstellen. 5. Klarspüler und Spezialsalz einfüllen. 6. Geschirrspülerkörbe füllen und wie- der einschieben. -
Seite 24: Pflege Und Wartung
Pflege und Wartung Auf keinen Fall handelsübliche Möbel- pflege- oder aggressive Reinigungs- mittel verwenden. • Bedienteile des Geschirrspülers bei Bedarf nur mit einem weichen Lappen und warmem, klarem Wasser reinigen. • Innenbehälter, Türdichtung und Wasserzulaufsieb gelegentlich auf Verschmutzungen kontrollieren und gegebenenfalls reinigen. -
Seite 25: Gehäuse-Pflege
Niemals versuchen, die oberen Die Siebe können nach den Beschrei- Sprüharme zu entfernen, da der Ge- bungen der vorangegangenen Seiten schirrspüler dadurch Schaden neh- herausgenommen und gereinigt wer- men kann. den. Evtl. Restwasser sorgfältig her- auswischen. Eventuell verstopfte Düsen mit Nach erfolgter Reinigung, Wasserhahn einem Zahnstocher reinigen. -
Seite 26: Behebung Kleiner Störungen
Behebung kleiner Störungen Hinweise zur Behebung klei- • Ist der Siphon verstopft? Siphon nerer Störungen reinigen. Löschen der Fehleranzeige: Wenn Sie unsere Ratschläge beach- Nachdem der Fehler behoben ist, ten, werden Sie immer Freude an Ihrer Gerät aus- und wieder einschalten. Geschirrspülmaschine haben. - Seite 27 • Sind die Düsen der Sprüharme teil- ... beim Spülen Pfeifgeräusche zu weise verstopft? hören sind? • Ist der Salzbehälterdeckel richtig • Das Pfeifen ist unbedenklich. geschlossen? Evtl. Abhilfe, anderen Markenreiniger verwenden..das Geschirr nicht trocken wird und ohne Glanz bleibt? Beachten! •...
-
Seite 28: Kundendienst
Störung c) Produkt-Nummer Wenn Sie für eine Störung keinen d) Privileg-Nummer Hinweis in der Gebrauchsanweisung Die Produkt- und Privileg-Nummer finden, so verständigen Sie bitte finden Sie auf dem Geräte-Typschild unseren das auf der rechten Türinnenseite an- -- Technischen Kundendienst -- gebracht ist. -
Seite 29: Technische Daten / Abmessungen
Technische Daten / Abmessungen Technische Daten: Abmessungen: Fassungsvermögen 12 Maßgedecke Gesamthöhe 818-878 mm Durchflusserhitzer 2100 Watt Gesamtbreite 596 mm Ablaufpumpe 30 Watt Gesamttiefe 575 mm Gewicht 38 kg Umwälzpumpe 100 Watt Spannung 220-240 Volt 50 Hz Absicherung 10 Ampere Gesamtanschluss 2200 Watt Wasserdruck mindestens 0,1 MPa... -
Seite 30: Hinweise Für Prüfinstitute
Hinweise für Prüfinstitute Die Prüfung nach EN 60704 muss bei Die Prüfungen nach EN 50242 müssen voller Beladung mit dem Testprogramm mit vollem Salzbehälter des Wasserent- (siehe Programmtabelle) durchgeführt härters, mit vollem Vorratsbehälter für werden. Klarspüler und mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden. - Seite 31 Notizen...
- Seite 32 Notizen...
- Seite 33 Notizen...
-
Seite 34: Programmübersicht
Programmübersicht Programm Geeignet für Taste Stark verschmutztes Ess- und Kochgeschirr mit angetrockneten Speiseresten, besonders Eiweiß und INTENSIV INTENSIV 70° Stärke. 70° Stark bis normal verschmutztes Ess- und AUTOMATIC Kochgeschirr mit angetrockneten Speiseresten. AUTOMATIC Frisch benutztes, normal bis verschmutztes Geschirr. BLITZ Diese Programm eignet sich nicht bei angetrockneten BLITZ 60°... -
Seite 35: Verbrauchswerte
Verbrauchswerte Durchschnittliche Durchschnittlicher Durchschnittli- Programmablauf Programmdauer in Energieverbrauch in cher Wasserver- Minuten bei Kalt- kWh bei Kaltwas- brauch in Litern wasseranschluss seranschluss Vorspülen Reinigen Zwischenspülen 130 - 140 1,4 - 1,6 16 - 18 Klarspülen Trocknen Vorspülen Reinigen 2 x Zwischenspülen 90 - 115 12 - 23 1,1 - 1,5... -
Seite 36: Gewährleistung
Sie bei einer unserer Service-Hotlines an. Die Bedingungen und die Telefonnummern hierzu finden Sie im Service-Teil des QUELLE-Hauptkataloges. QUELLE GmbH 90762 Fürth Geschirrspüler 2500 i Integr. Modell weiss Produkt-Nr. 336.305 Integr. Modell braun Produkt-Nr. 341.876 Integr. Modell Edelstahl Produkt-Nr. 336.306...
