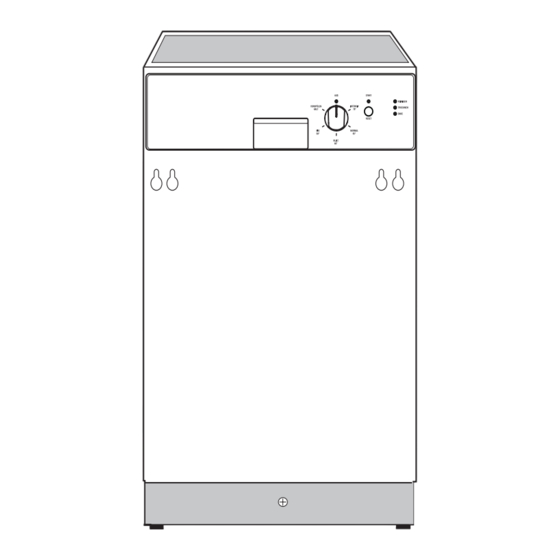

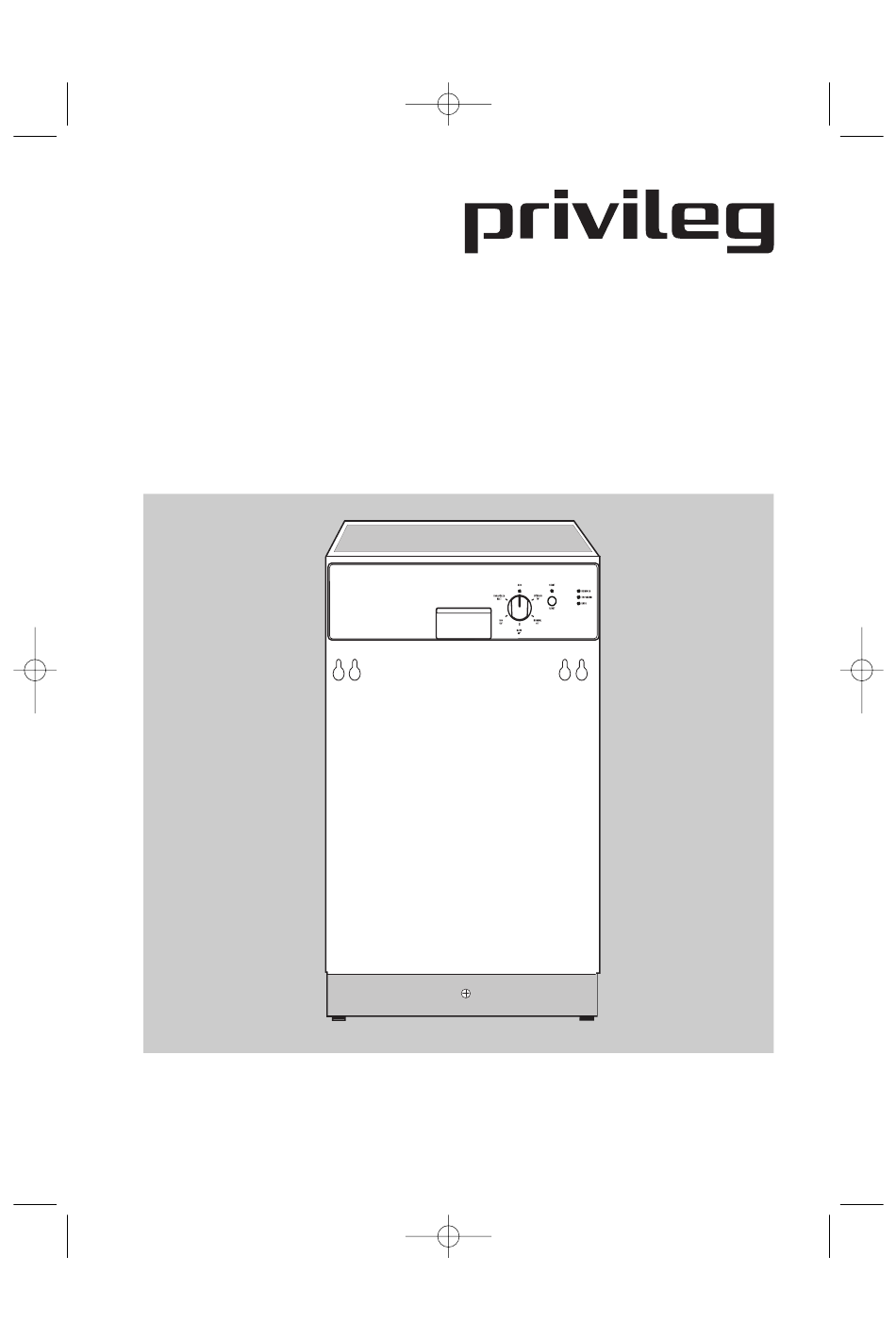

- Seite 1 152959050de.qxp 25/10/2004 14.26 Pagina 1 Geschirrspüler 24500 i Integrierbares Modell Gebrauchsanweisung...
- Seite 2 152959050de.qxp 25/10/2004 14.26 Pagina 2 Sehr geehrte Kundin, Transportschaden sehr geehrter Kunde, Eines sollten Sie auf jeden Fall sofort überprüfen: ob Ihr Gerät unbeschädigt vielen Dank für Ihren Einkauf bei Quelle. bei Ihnen angekommen ist. Falls Sie Überzeugen Sie sich selbst: auf unsere einen Transportschaden feststellen, Produkte ist Verlass.
-
Seite 3: Inhaltsverzeichnis
152959050de.qxp 25/10/2004 14.26 Pagina 3 Inhaltsverzeichnis Seite Sicherheitshinweise und Warnungen......4/5 Hinweis zur Verpackungsentsorgung . -
Seite 4: Sicherheitshinweise Und Warnungen
152959050de.qxp 25/10/2004 14.26 Pagina 4 Sicherheitshinweise und Warnungen Bewahren Sie diese Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, so sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezügli- chen Hinweise informieren kann. -
Seite 5: Hinweis Zur Verpackungsentsorgung
152959050de.qxp 25/10/2004 14.26 Pagina 5 • Setzen Sie sich nicht auf die geöffnete • Netzstecker nie am Kabel aus der Tür, das Gerät könnte kippen. Steckdose ziehen, sondern am Stecker. • Vergewissern Sie sich vor Verwen- dung von Spezialsalz, Reinigungs- •... -
Seite 6: Entsorgung Der Altgeräte
152959050de.qxp 25/10/2004 14.26 Pagina 6 Entsorgung der Altgeräte Das Altgerät ist vor der Verschrottung Bitte erfragen Sie in Ihrer Gemeinde- funktionsuntüchtig zu machen, d.h. verwaltung die zuständige Entsor- das Netzkabel muss entfernt werden. gungsstelle. Ebenso muss der Türverschluss un- Auf besonderen Wunsch nehmen wir brauchbar gemacht werden, damit bei Anlieferung des Neugerätes das Kinder sich nicht selbst einschließen... -
Seite 7: Geräteansicht
152959050de.qxp 25/10/2004 14.26 Pagina 7 Geräteansicht oberer Geschirrkorb oberer Sprüharm Härtbereichsschalter unterer Vorratsbehälter Sprüharm für Spezialsalz Siebe Behälter für Vorratsbehälter Reinigungsmittel für Klarspüler Typschild Installation Aufstellen des Geschirrspülers rigen Teppichboden, Leisten o.ä. ein- schränken. Es könnte ein Wärme- Die Einplanung der Anschlüsse für stau eintreten, der die Umwälzpumpe Wasserzu-und -ablauf, sowie Strom, in ihrer Funktion beeinträchtigt oder... -
Seite 8: Zulaufschlauch Mit Sicherheitsventil
152959050de.qxp 25/10/2004 14.26 Pagina 8 • Wird der Geschirrspüler direkt neben Zulaufschlauch mit Sicher- einem Gas- oder Kohleherd aufge- heitsventil stellt, muss zwischen Herd und Ge- Der Zulaufschlauch ist mit einem Si- schirrspüler eine wärmeisolierende, cherheitsventil ausgestattet, das sich nicht brennbare Platte bündig zur nach dem Anschluss direkt am Wasser- Oberkante der Arbeitsplatte (Tiefe hahn befindet. -
Seite 9: Wasserablauf
152959050de.qxp 25/10/2004 14.26 Pagina 9 Wasserablauf Verlegen der Schläuche Ablaufschlauch Wasserzu- und -ablaufschlauch Der Ablaufschlauch wird zweckmäßi- sind weitgehend knickfrei. gerweise fest installiert. Die Abflusshö- Überzeugen Sie sich davon, dass auch he muss zwischen 30 und 100 cm lie- beim Einschieben des Spülers an sei- gen. -
Seite 10: Beschreibung Der Bedienungsblende
152959050de.qxp 25/10/2004 14.26 Pagina 10 Beschreibung der Bedienungsblende 5 6 7 1. Türgriff 5. START / RESET- Taste Nach der Wahl des Spülprogramms 2. Betriebskontrolllampe muss diese Taste gedrückt werden, um den Spülvorgang zu starten. 3. Programmwähler Die Lampe oberhalb der Taste Die Wahl eines Spülprogramms erfolgt (START-Kontrolllampe) leuchtet. -
Seite 11: Inbetriebnahme
152959050de.qxp 25/10/2004 14.26 Pagina 11 Inbetriebnahme Vor der ersten Inbetriebnahme Wasserenthärter muss mechanisch und elektronisch eingestellt werden: Verpackungsteile, Transportsicherungs- Geschirrspüler muss ausgeschaltet material, Klebebänder usw. entfernen. sein. Geringe Wasserrückstände im Spüler Mechanische Einstellung: stammen von der Endkontrolle im 1. Tür des Geschirrspülers öffnen. Werk. - Seite 12 152959050de.qxp 25/10/2004 14.26 Pagina 12 Die aktuell eingestellte Regenerier- ca. 5 Sekunden erloschen und blinkt stufe wird durch die entsprechende dann entsprechend der neu einge- Anzahl an Blinkimpulse der Kontroll- stellten Stufe. lampe “ENDE” und einer Pause von 3. Um die Einstellung zu speichern ca.
-
Seite 13: Spezialsalz Einfüllen
152959050de.qxp 25/10/2004 14.26 Pagina 13 Spezialsalz einfüllen 7. Nach dem Einfüllen des Spezial- salzes ein Spülprogramm ablau- Um den Wasserenthärter zu entkalken, fen lassen. muss Spezialsalz eingefüllt werden. Nur Dadurch werden übergelaufenes Spezialsalz verwenden, das für Haus- Salzwasser und Salzkörner ausge- haltsgeschirrspüler geeignet ist. -
Seite 14: Klarspüler
152959050de.qxp 25/10/2004 14.26 Pagina 14 Klarspüler einfüllen Da der Klarspüler das Spülwasser bes- ser ablaufen lässt, erhält man flecken- freies, glänzendes Geschirr und klare Gläser. Wenn Sie keinen 3in1 Reiniger verwen- den, füllen Sie Klarspüler ein: – Vor der ersten Inbetriebnahme des Geschirrspülers. -
Seite 15: Bedienung / Handhabung
152959050de.qxp 25/10/2004 14.26 Pagina 15 Bedienung / Handhabung Besteck und Geschirr Achtung: Schwämme, Haushaltstücher und alle einordnen Gegenstände, die sich mit Wasser voll- Zum Spülen im Geschirrspüler nicht saugen können, dürfen nicht im Ge- geeignet: schirrspüler gereinigt werden. • Bestecke mit Holz-, Horn-, Porzelan- •... -
Seite 16: Einordnen Im Unteren Korb
152959050de.qxp 25/10/2004 14.26 Pagina 16 Das Fassungsvermögen der Geschirr- Achtung! körbe nach Norm ist im Kapitel “Hinwei- Lange, spitze Besteckteile stellen im se für Prüfinstitute” dargestellt. Da Ihr Besteckkorb, besonders für Kinder, ei- Geschirr vermutlich von der Norm ab- ne Gefahrenquelle dar. weicht, müssen Sie die günstigste Ein- Sie müssen daher in den Oberkorb ge- ordnung ausprobieren, um das Fas-... -
Seite 17: Einordnen Im Oberen Korb
152959050de.qxp 25/10/2004 14.26 Pagina 17 Einordnen im oberen Korb Oberen Korb in der Höhe verstellen Im oberen Korb werden Tassen, Glä- ser, Salatschüsseln, Unter tassen, Der Oberkorb ist höhenverstellbar. Dessertteller bis zu einem Durchmes- Im abgesenkten Zustand beträgt die ser von 24 cm eingeordnet. Geschirrhöhe - im Oberkorb max 24 cm - im Unterkorb max 27 cm... -
Seite 18: Vor Dem Spülen Überprüfen
152959050de.qxp 25/10/2004 14.26 Pagina 18 Vor dem Spülen überprüfen 2. Reinigungsmittel in den Behälter für Reinigungsmittel (1)füllen. • Sind alle Geschirrteile richtig einge- Als Dosierhilfe dienen die Markie- ordnet? Das ist besonders bei leich- rungslinien: ten Teilen wichtig, damit sie bei der „20“/„30“... -
Seite 19: Verwendung Von 3In1 Reinigern
152959050de.qxp 25/10/2004 14.26 Pagina 19 Reinigertabletten Reinigertabletten verschiedener Her- steller lösen sich unterschiedlich schnell auf. Daher können einige Reinigertablet- ten in Kurzprogrammen nicht die ganze Reinigungskraft entfalten. Verwenden Sie deshalb bei Reinigertabletten Nor- malprogramme mit Vorspülen. Verwendung von 3-in-1 Reini- gern Bei diesen Produkten handelt es sich um Reiniger mit kombinierten Klarspül-... -
Seite 20: Spülprogramm/Startzeitvorwahl
152959050de.qxp 25/10/2004 14.26 Pagina 20 Spülprogramm / Startzeitvorwahl Spülprogramm starten Achtung! Beim Öffnen Tür kann heißer Dampf entweichen. Tür vorsichtig öff- 1. Überprüfen Sie, ob Geschirr und nen. Besteck im Geschirrspüler so einge- Abbrechen eines laufenden Pro- ordnet sind, dass die Sprüharme gramms sich frei drehen können. -
Seite 21: Kurzanweisung
152959050de.qxp 25/10/2004 14.26 Pagina 21 Geschirr ausräumen Kurzanweisung • Heißes Geschirr ist stoßempfindlich. Die wichtigsten Handgriffe bei der Inbe- Geschirr deshalb vor dem Ausräu- triebnahme des Gerätes sind folgende: men abkühlen lassen. 1. Wasserzulauf- und -ablaufschlauch anschließen. • Lassen Sie am Programmende das 2. -
Seite 22: Pflege Und Wartung
152959050de.qxp 25/10/2004 14.26 Pagina 22 Pflege und Wartung Auf keinen Fall handelsübliche Möbel- pflege- oder aggressive Reinigungs- mittel verwenden. • Bedienteile des Geschirrspülers bei Bedarf nur mit einem weichen Lappen und warmem, klarem Wasser reinigen. • Innenbehälter, Türdichtung und Wasserzulaufsieb gelegentlich auf Verschmutzungen kontrollieren und gegebenenfalls reinigen. -
Seite 23: Gehäuse-Pflege
152959050de.qxp 25/10/2004 14.26 Pagina 23 Niemals versuchen, die oberen Die Siebe können nach den Beschrei- Sprüharme zu entfernen, da der Ge- bungen der vorangegangenen Seiten schirrspüler dadurch Schaden neh- herausgenommen und gereinigt wer- men kann. den. Evtl. Restwasser sorgfältig her- auswischen. -
Seite 24: Behebung Kleiner Störungen
152959050de.qxp 25/10/2004 14.26 Pagina 24 Behebung kleiner Störungen Hinweise zur Behebung klei- • Ist der Siphon verstopft? Siphon nerer Störungen reinigen. Löschen der Fehleranzeige: Wenn Sie unsere Ratschläge beach- Nachdem der Fehler behoben ist, ten, werden Sie immer Freude an Ihrer Gerät aus- und wieder einschalten. - Seite 25 152959050de.qxp 25/10/2004 14.26 Pagina 25 • Sind die Düsen der Sprüharme teil- ... beim Spülen Pfeifgeräusche zu hören sind? weise verstopft? • Das Pfeifen ist unbedenklich. • Ist der Salzbehälterdeckel richtig Evtl. Abhilfe, anderen Markenreiniger geschlossen? verwenden..das Geschirr nicht trocken wird und ohne Glanz bleibt? Beachten! •...
-
Seite 26: Kundendienst
Störung c) Produkt-Nummer Wenn Sie für eine Störung keinen d) Privileg-Nummer Hinweis in der Gebrauchsanweisung Die Produkt- und Privileg-Nummer finden, so verständigen Sie bitte finden Sie auf dem Geräte-Typschild unseren das auf der rechten Türinnenseite an- -- Technischen Kundendienst -- gebracht ist. -
Seite 27: Technische Daten / Abmessungen
152959050de.qxp 25/10/2004 14.26 Pagina 27 Technische Daten / Abmessungen Abmessungen: Technische Daten: Fassungsvermögen 9 Maßgedecke Gesamthöhe 818-878 mm Durchflusserhitzer 2100 Watt Gesamtbreite 446 mm Ablaufpumpe 30 Watt Gesamttiefe 575 mm Gewicht 36 kg Umwälzpumpe 100 Watt Spannung 220-240 Volt 50 Hz Absicherung 10 Ampere Gesamtanschluss... - Seite 28 152959050de.qxp 25/10/2004 14.26 Pagina 28 Notizen...
-
Seite 29: Hinweise Für Prüfinstitute
152959050de.qxp 25/10/2004 14.26 Pagina 29 Hinweise für Prüfinstitute Die Prüfung nach EN 60704 muss bei Die Prüfungen nach EN 50242 müssen voller Beladung mit dem Testprogramm mit vollem Salzbehälter des Wasserent- (siehe Programmtabelle) durchgeführt härters, mit vollem Vorratsbehälter für werden. Klarspüler und mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden. -
Seite 30: Programmübersicht
152959050de.qxp 25/10/2004 14.26 Pagina 30 Programmübersicht Programm Geeignet für Taste Stark verschmutztes Ess- und Kochgeschirr mit INTENSIV angetrockneten Speiseresten, besonders Eiweiß und 70° Stärke. INTENSIV 70° Stark verschmutztes Ess- und Kochgeschirr mit nicht NORMAL NORMAL angetrockneten Speiseresten. 65° 65° Frisch benutztes, normal bis verschmutztes Geschirr. BLITZ BLITZ Diese Programm eignet sich nicht bei angetrockneten... -
Seite 31: Verbrauchswerte
152959050de.qxp 25/10/2004 14.26 Pagina 31 Verbrauchswerte Durchschnittliche Durchschnittlicher Durchschnittli- Programmablauf Programmdauer in Energieverbrauch in cher Wasserver- Minuten bei Kalt- kWh bei Kalt- was- brauch in Litern wasseranschluss seranschluss Vorspülen Reinigen 2 x Zwischenspülen 105 - 115 1,6 - 1,8 19 - 21 Klarspülen Trocknen Vorspülen... -
Seite 32: Gewährleistung
152959050de.qxp 25/10/2004 14.26 Pagina 32 Gewährleistung Bei allen technischen Geräten von QUELLE beheben wir eventuelle Mängel im Rahmen der gesetzlichen Gewährleistungspflicht. Im Gewährleistungsfall wenden Sie sich bitte an eine QUELLE-Verkaufsstelle in Ihrer Nähe, an den Technischen Kundendienst PROFECTIS oder rufen Sie bei einer unserer Service-Hotlines an. Die Bedingungen und die Telefonnummern hierzu finden Sie im Service-Teil des QUELLE-Hauptkataloges.
