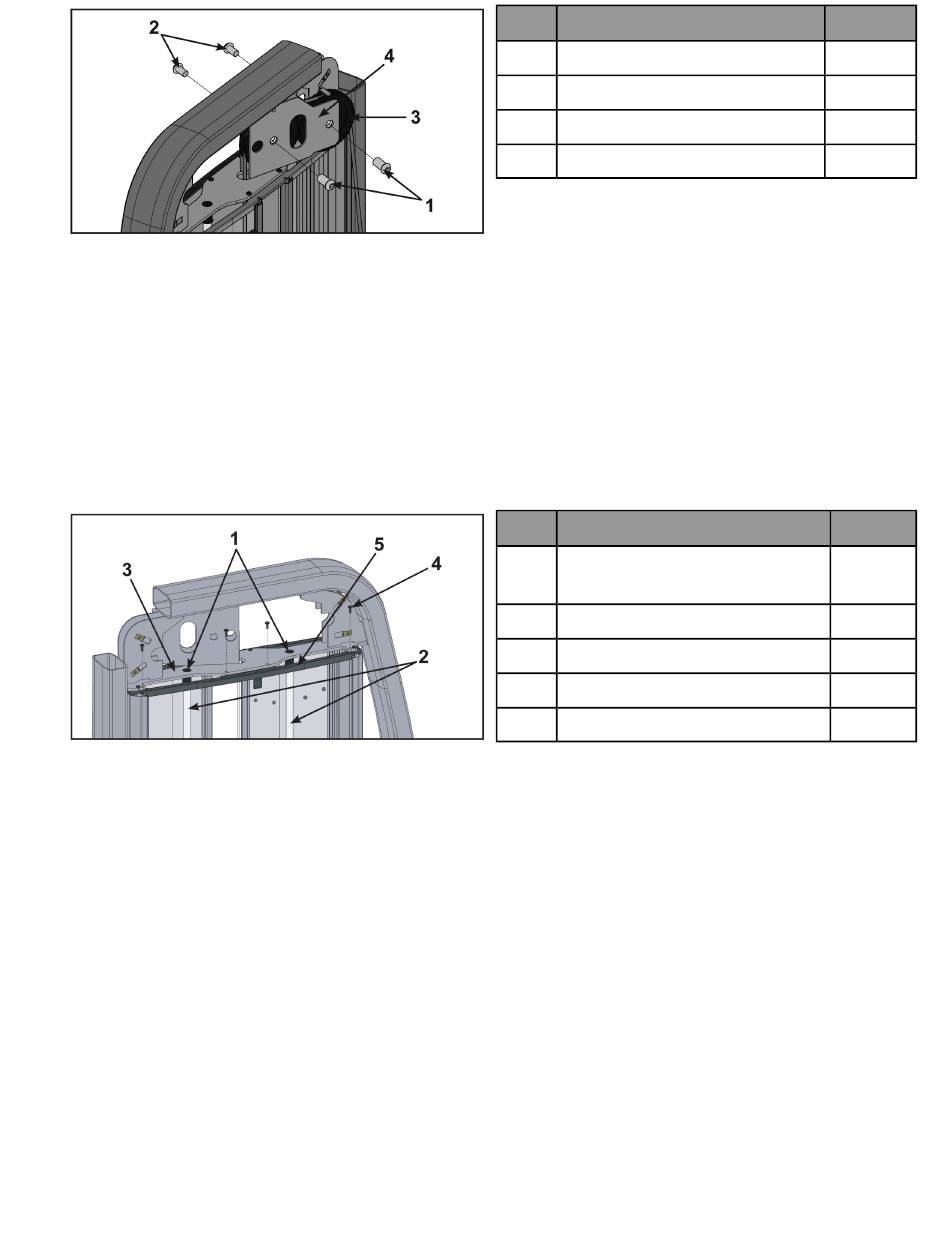

2. Die Kabelzugeinheiten von der Kabelzughalterung entfernen.
3. Das Kabel durch die Führungsstangenplatte, Kabelzughalterung und obere Abdeckung führen.
4. Das Kabel für eine Neuverlegung zur Seite legen.
Entfernen der Gewichtsscheiben
1. Den Einstellknopf für das Inkrementgewicht auf 0 Pfund (0 kg) drehen.
2. Die vier Kreuzschlitzschrauben und die Kunststoffhalterung entfernen, um Zugriff zur Führungsstange zu
erhalten.
3. Die oberen Führungsstangenkappen entfernen. Die Führungsstangenkappe enthält eine Druckfeder, die weg
fliegt, wenn sie zu schnell losgelassen wird. Die Führungsstangenkappe mit der eingesetzten Druckfeder
herunterschieben, bis die Kappe deutlich vom Rahmen entfernt ist. Langsam den Griff an der Führungsstange
lösen und diese zur Seite legen.
4. Diesen Schritt für die gegenüberliegende Führungsstange wiederholen.
5. Die Führungsstangen nach außen biegen, sodass sie vom Gerät entfernt sind. Bitte üben Sie keinen übermäßigen
Druck auf die Führungsstangen aus, da dies die unteren Führungsstangenkappen beschädigen kann.
6. Das oberste Gewicht aus dem Gerät schieben und beiseite legen.
7. Gewichtsscheiben abnehmen und für spätere Verwendung zur Seite legen.
Verkleidung entfernen
1. Die neun Kreuzschlitzschrauben, mit denen die Abdeckung am Rahmen befestigt ist, mit einem
Kreuzschraubenzieher lösen.
1
2
Halbrundkopfschraube (BHSCS)
3
4
1
2
3
Führungsstangenplatte
4
5
Seite 12 von 25
Beschreibung
Kabelzugschraube
Kabelzugeinheit
Kabelzughalterung
Beschreibung
Kappe der oberen
Führungsstange
Führungsstange
Kreuzschlitzschraube
Kunststoffhalterung
Menge
2
2
2
1
Menge
2
2
1
4
1
