Schritt 4:

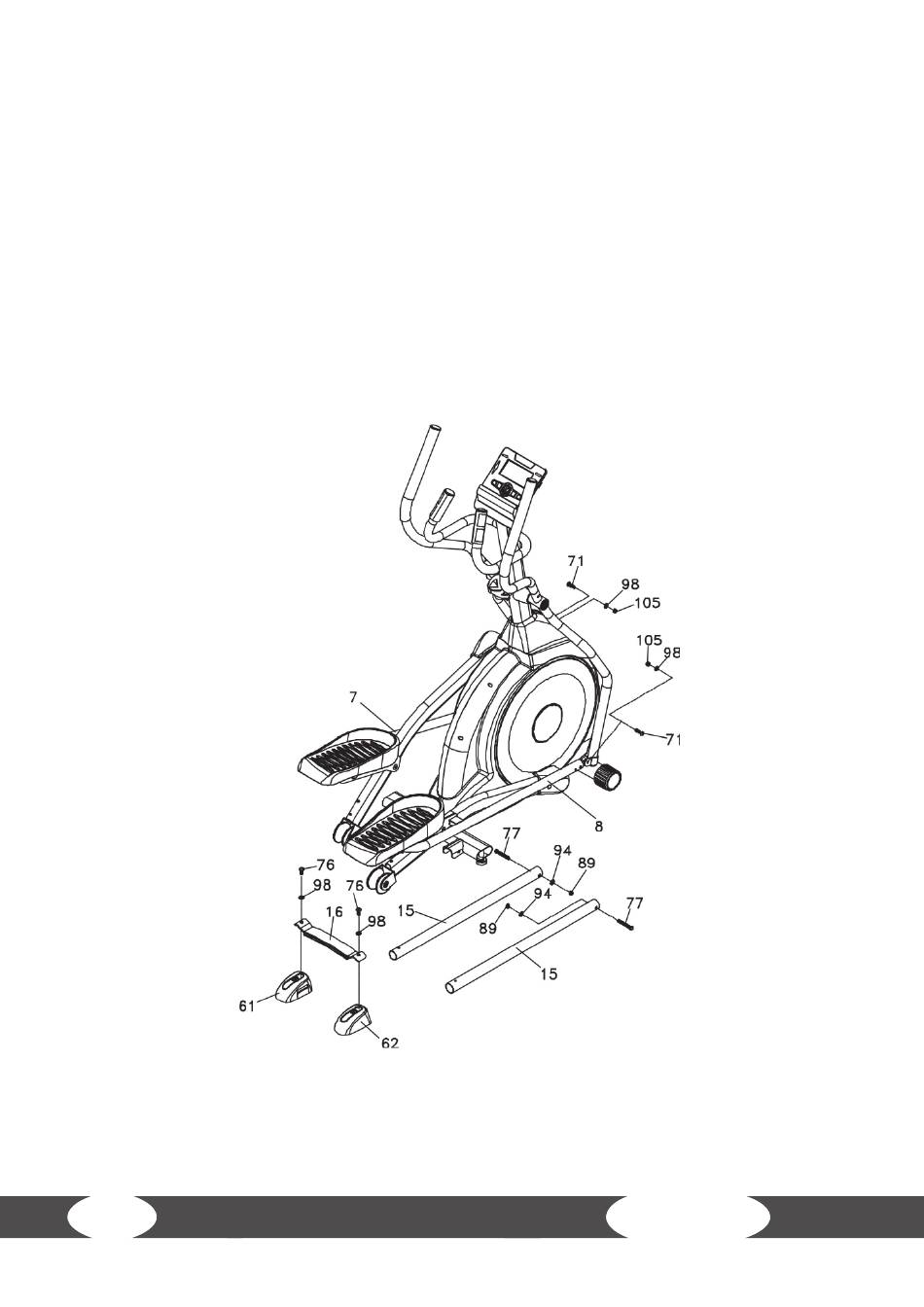

Montage der Verbindungsarme
1.
Gleichen Sie das Loch am Ende des Verbindungsarms (L (7) und R (8)) mit dem Loch in der
Halterung für die unteren Handgriff e (L (4) und R (5)) an. Das Stangenende sollte sich in der
Halterung der unteren Handgriff e befi nden (L (4) R (5)).
2.
Befestigen Sie die Teile mit zwei Sechskantschrauben (71), zwei Unterlegscheiben (98) und zwei
Nylonmuttern (105).
3.
Befestigen Sie die zwei Schienen (15) an der Halterung am Ende des Rahmens (1) mit zwei
Schrauben (77), zwei Unterlegscheiben (94) und zwei Nylonmuttern (89).
4.
Montieren Sie die Standfußabdeckungen (L (61) und R (62)) auf der Eisenplatte (16).
5.
Befestigen Sie die Schienen (15) mit zwei Schrauben (76) und zwei Unterlegscheiben (98).
6.
Ziehen Sie alle Schrauben mit dem Werkzeug an.
18
X7.1
