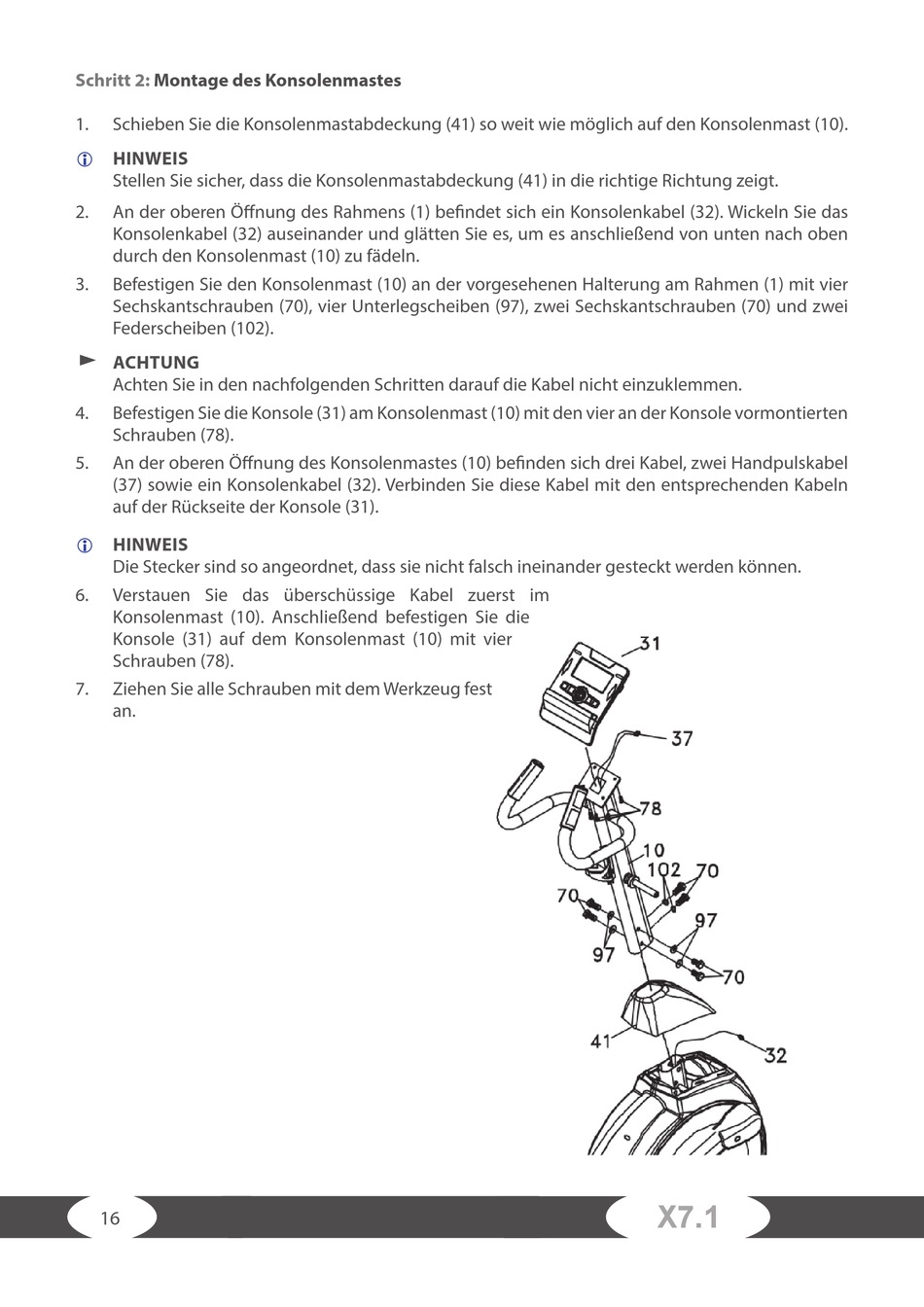

Schritt 2:
Montage des Konsolenmastes
1.
Schieben Sie die Konsolenmastabdeckung (41) so weit wie möglich auf den Konsolenmast (10).
HINWEIS
Stellen Sie sicher, dass die Konsolenmastabdeckung (41) in die richtige Richtung zeigt.
2.
An der oberen Öff nung des Rahmens (1) befi ndet sich ein Konsolenkabel (32). Wickeln Sie das
Konsolenkabel (32) auseinander und glätten Sie es, um es anschließend von unten nach oben
durch den Konsolenmast (10) zu fädeln.
3.
Befestigen Sie den Konsolenmast (10) an der vorgesehenen Halterung am Rahmen (1) mit vier
Sechskantschrauben (70), vier Unterlegscheiben (97), zwei Sechskantschrauben (70) und zwei
Federscheiben (102).
ACHTUNG
Achten Sie in den nachfolgenden Schritten darauf die Kabel nicht einzuklemmen.
4.
Befestigen Sie die Konsole (31) am Konsolenmast (10) mit den vier an der Konsole vormontierten
Schrauben (78).
5.
An der oberen Öff nung des Konsolenmastes (10) befi nden sich drei Kabel, zwei Handpulskabel
(37) sowie ein Konsolenkabel (32). Verbinden Sie diese Kabel mit den entsprechenden Kabeln
auf der Rückseite der Konsole (31).
HINWEIS
Die Stecker sind so angeordnet, dass sie nicht falsch ineinander gesteckt werden können.
6.
Verstauen Sie das überschüssige Kabel zuerst im
Konsolenmast (10). Anschließend befestigen Sie die
Konsole (31) auf dem Konsolenmast (10) mit vier
Schrauben (78).
7.
Ziehen Sie alle Schrauben mit dem Werkzeug fest
an.
