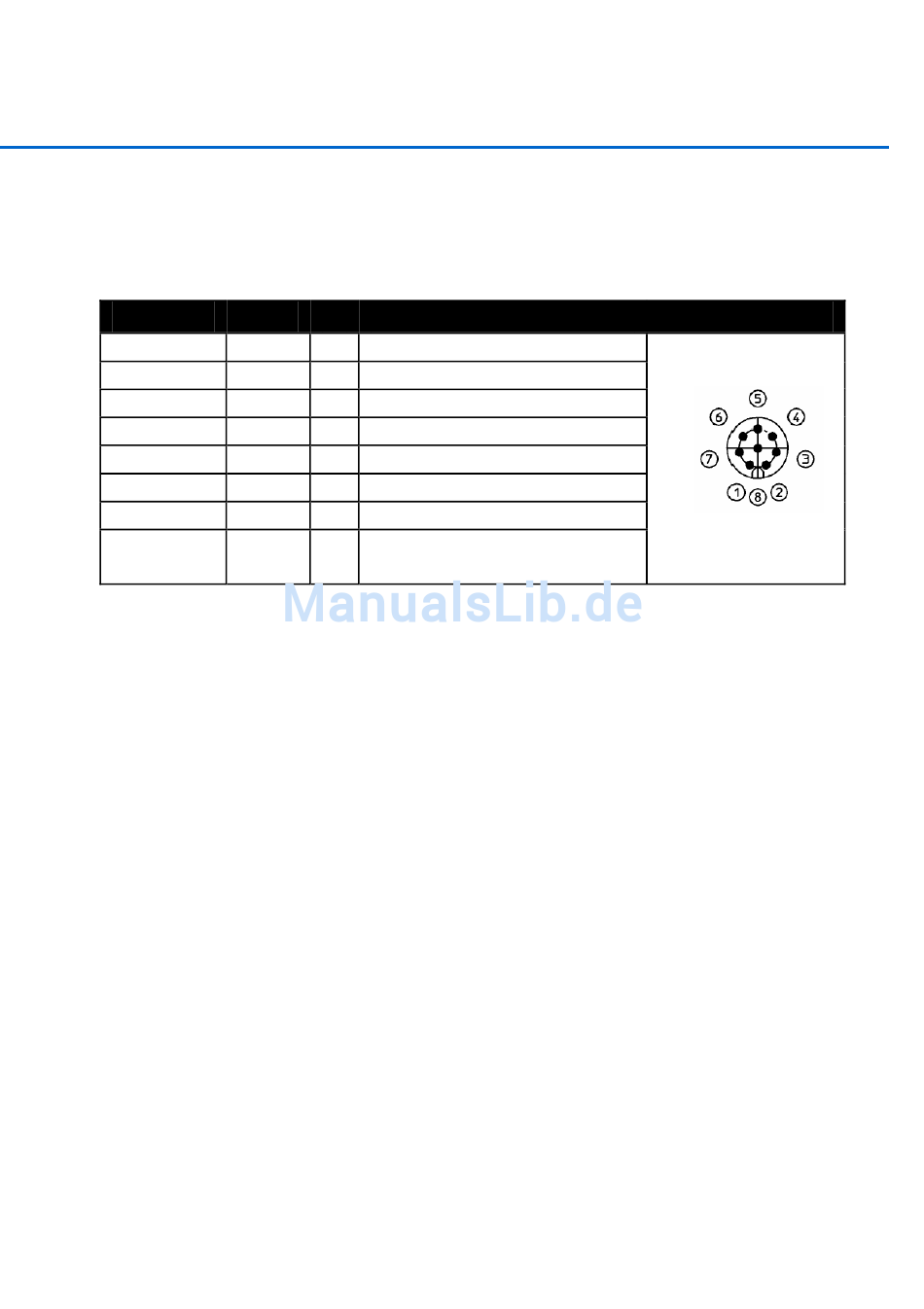

Anschlussbelegung

Anschlussbelegung Anschlussbelegung Anschlussbelegung
8pol Kabel/Stecker M12
Signal Signal Signal Signal Farbe Farbe Farbe Farbe
V Weiß
in
GND braun
A-OUT+1 Grün
A-OUT- Gelb
digital OUT Grau
RS485-B Rosa
RS485-A Blau
A-OUT+2 / Rot
SDI12
32
Pin Pin Pin Pin Funktion Funktion Funktion Funktion
1 Versorgung +6...+18 V
2 Versorgung minus
3 Analoger Ausgang 1 (Druck)
4 analog minus
5 Bewässerungssignal digital
6 RS485 Zweidraht B
7 RS485 Zweidraht A
8 Analoger Ausgang 2 (Temperatur)
oder SDI12
