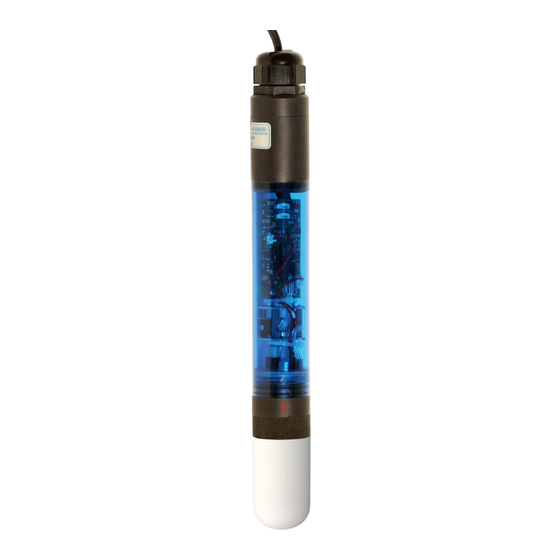

- Seite 1 Expertenfunktionen Tensiometer © UMS GmbH München, Version Februar 2007...
- Seite 2 TS1 Expertenfunktionen Gedruckt am: 26.03.2007...
-
Seite 4: Inhaltsverzeichnis
TS1 Expertenfunktionen Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis Die Technik des selbstbefüllenden Tensiometers TS1.......6 Allgemein ..................6 Stromversorgung................6 Ausgangssignale ................7 serielle Schnittstellen................8 1.4.1 RS485 / tensioLINK ..............8 1.4.2 SDI12 ..................10 interner Datenlogger..............11 Sonderversion Bodenwasserextraktion .........13 Konfiguration des TS1 mit tensioVIEW ............17 Der UMS tensioLINK USB Konverter ...........17 Arbeiten mit tensioVIEW ...............18... - Seite 5 Bedienungsanleitung: Dies ist das Handbuch für die erweiterten Funktionen und die seriellen Schnittstellen des Tensiometers TS1. Für eine allgemeine Beschreibung über Funktion und Einbau lesen Sie bitte die TS1 Bedienungsanleitung. Dieses ist als PDF auf unserer Webseite www.ums-muc.de verfügbar.
-
Seite 6: Die Technik Des Selbstbefüllenden Tensiometers Ts1
überflüssige Wasser nicht über den Auspuff zurückgeführt wird, sonder nach außen durch den Schlauch gepumpt wird. Auf diese Weise kann zeitgesteuert Bodenflüssigkeit zur Laboruntersuchung extrahiert werden. In den Zeiten zwischen der Extraktion arbeitet das TS1 als normales Tensiometer. Stromversorgung... -
Seite 7: Ausgangssignale
Verbindung mit der Windows Software tensioVIEW geschehen. Wird über den digitalen Schaltausgang eine Last wie z.B. eine LED betrieben, so erfolgt der Anschluss dieser LED dort, wo die Spannungsversorgung am TS1 anliegt. Bei richtiger Beschaltung fließt der Strom nur über die positive Versorgungsleitung und über die digitale Ausgangsleitung. -
Seite 8: Serielle Schnittstellen
Schnittstellen serielle Schnittstellen serielle Schnittstellen Das TS1 besitzt zwei serielle Schnittstellen zur Abfrage von aktuellen und gespeicherten Messwerten und zur Konfiguration des Tensiometers. Über die RS485 kompatible tensioLINK Schnittstelle können alle Funktionen ausgeführt werden. Als Zubehör ist ein USB-Adapter verfügbar, über den das Tensiometer direkt ausgelesen werden kann. - Seite 9 Protokolle, die auf das Einsatzgebiet optimiert sind. tensioVIEW ist ein proprietäres Protokoll der UMS GmbH. Für eine Beschreibung des Protokoll kontaktieren Sie bitte UMS. Das Protokoll ist so aufgebaut, dass es sich für bestimmte Funktionen einfach in Datenlogger oder andere Geräte implementieren lässt.
-
Seite 10: Sdi12
Für SDI12 werden nur 3 Leitungen benötigt. Die Versorgungsleitungen 1 (weiß) und 2 (braun) und eine Datenleitung (rot), die mit dem analogen Ausgang 2 des TS1 geteilt wird. Wenn SDI12 aktiviert ist, ist der analoge Ausgang folglich deaktiviert. Da die Daten seriell ausgelesen werden ist dieser jedoch eh überflüssig. -
Seite 11: Interner Datenlogger
Datenlogger interner Datenlogger interner Datenlogger Das TS1 besitzt einen internen Datenlogger, der die Messwerte in einem nicht flüchtigen Speicher ablegt. Es können bis zu 2500 Datensätze mit Tension und Temperatur gespeichert werden. Das Intervall mit dem die Messwerte gespeichert werden ist einstellbar. Für die möglichen Intervalllängen ergibt sich... - Seite 12 Speicherzeit von Datensätzen Speicherzeit von Datensätzen Speicherzeit von Datensätzen Der Messwertspeicher des TS1 legt die Datensätze in Abständen des eingestellten Datenlogger-Intervalls im Speicher ab. Bei einem Neustart (Anlegen der Versorgungsspannung), oder bei einer Änderung des Intervalls in der Konfiguration wird der nächste Datensatz markiert. Dies geschieht über den Parameter DF (Daten fortlaufend).
-
Seite 13: Sonderversion Bodenwasserextraktion
Sonderversion Bodenwasserextraktion Sonderversion Bodenwasserextraktion Sonderversion Bodenwasserextraktion Die Standardversion des TS1 verfügt über einen Auspuff, über den beim Befüllvorgang überschüssiges Wasser an den Boden zurückgegeben wird. Das Bodenwasser wird in diesem Fall über die Keramik angesaugt und über den Auspuff ausgeschieden. - Seite 14 Abbildung Abbildung rechts rechts rechts) ) ) ) TS1 mit nach oben geführtem Schlauch zur Bodenwasserentnahme TS1 mit nach oben geführtem Schlauch zur Bodenwasserentnahme TS1 mit nach oben geführtem Schlauch zur Bodenwasserentnahme TS1 mit nach oben geführtem Schlauch zur Bodenwasserentnahme...
- Seite 15 Das Tensiometer kann zur regelmäßigen Bodenwasserextraktion konfiguriert werden. Der Extraktionsvorgang ist programmierbar zur bestimmten Tageszeit und an vorgegebenen Wochentagen. Beispielsweise kann das Tensiometer programmiert werden, an jedem Montag ab 7 Uhr in der Früh 15ml Bodenwasser zu extrahieren. Der Anwender kann dann am Nachmittag die Probe abholen.
- Seite 16 TS1 Expertenfunktionen Abbildung Abbildung Abbildung Abbildung 5 5 5 5 : Konfigurationsfenster : Konfigurationsfenster : Konfigurationsfenster : Konfigurationsfenster Die Differenzspannung zur resultierenden Bodenwasserspannung lässt sich programmieren. Während der Entnahme hält das Tensiometer diese Differenz konstant. Um den Boden nicht zu beeinflussen sollte diese Differenz gering gewählt werden.
-
Seite 17: Konfiguration Des Ts1 Mit Tensioview
Der tensioLINK Konverter besitzt eine galvanisch vom PC oder Laptop getrennte Stromversorgung, die für die angeschlossenen Sensoren genutzt werden kann. Die Belegung der 8pol. Buchse entspricht der von UMS tensioLINK kompatiblen Sensoren. Das TS1 kann einfach an den Konverter angesteckt werden. Es sind keine weiteren Komponenten erforderlich. -
Seite 18: Arbeiten Mit Tensioview
TS1 Expertenfunktionen Arbeiten mit tensioVIEW Arbeiten mit tensioVIEW Arbeiten mit tensioVIEW Arbeiten mit tensioVIEW 2.2.1 Die Oberfläche Die Oberflä Die Oberflä Die Oberflä tensioVIEW ist eine einfach strukturierte Bedienoberfläche, die das Auslesen und Konfigurieren von tensioLINK Geräten möglichst intuitv ermöglicht. -
Seite 19: Gerätesuche
2.2.2 Gerätesuche Gerätesuche Gerätesuche Gerätesuche Die Gerätesuche wird über das Lupensymbol gestartet. tensioVIEW unterscheidet zwei Arten von Gerätesuchmodi zwischen denen man wählen kann: Einzelg Einzelg Einzelg Einzelgerätemodus erätemodus erätemodus erätemodus Dabei geht tensioVIEW davon aus, dass auch wirklich nur ein Gerät am USB Konverter verbunden ist. - Seite 20 TS1 Expertenfunktionen Ordner für Geräte eines Typs Gerät Abbildung Abbildung Abbildung Abbildung 7 7 7 7 : gefundene Geräte in tensioVIEW : gefundene Geräte in tensioVIEW : gefundene Geräte in tensioVIEW : gefundene Geräte in tensioVIEW Die gefundenen Geräte werden mit Ihrem Namen dargestellt. Das Symbol kann durch + erweitert werden.
-
Seite 21: Benutzerrechte
Abbildung Abbildung Abbildung Abbildung 8 8 8 8 : Eigenschaftsfenster : Eigenschaftsfenster : Eigenschaftsfenster : Eigenschaftsfenster 2.2.3 Benutzerrechte Benutzerrechte Benutzerrechte Benutzerrechte Zur Konfiguration von Geräten gibt es zwei Stufen der Benutzerrechte: Public Public Public Public und Power Power Power Power Sie können sich diese Rechte selbst zuweisen. -
Seite 22: Konfiguration Des Gerätes
In den meisten Fällen werden Ihnen die Einstellmöglichkeiten des Public Users vollkommen reichen. Wenn Sie sich gut mit dem TS1 auskennen, finden Sie mit den Einstellmöglichkeiten unter Power Zugriffsrechten einige zusätzliche Features, die sie eventuell benötigen. Allerdings kann man durch die Power Rechte das System auch instabil machen, wenn man falsche Werte an das TS1 übergibt. - Seite 23 Abbildung Abbildung Abbildung Abbildung 10 10 10 10: Konfigurationsfenster : Konfigurationsfenster : Konfigurationsfenster : Konfigurationsfenster Entsprechend Ihrer eingestellten Benutzerrechte sehen Sie nur Werte, die sie auch ändern dürfen. Wenn Sie einen Parameter editieren, wird die neue geänderte Konfiguration erst dann an das Tensiometer überspielt, wenn Sie den Button „Upload“...
-
Seite 24: Die Konfigurationsparameter Des Ts1
TS1 Expertenfunktionen Die Konfigurationsparameter des TS1 Konfigurationsparameter des TS1 Konfigurationsparameter des TS1 Konfigurationsparameter des TS1 Parameter, welche nur mit Power Benutzerrechten zugänglich sind, sind mit gekennzeichnet. tensioLINK tensioLINK tensioLINK tensioLINK Busnummer tensioLINK Busnummer des Gerätes Subadresse tensioLINK Subadresse des Gerätes Erklärung:... - Seite 25 SDI- - - - 12 12 12 12 SDI12 Schnittstelle aktiviert SDI12 Bus einschalten. Analog Ausgang 2 wird hierdurch abgeschaltet. SDI12 Sensor Adresse SDI12 Sensor Adresse. Geräteinforma Geräteinformationen tionen Geräteinforma Geräteinforma tionen tionen Gerätename frei definierbarer Name des Tensiometers in ASCII. Maximale Länge 12 Zeichen Kalibrationsdatum Datum der letzten Kalibration.
- Seite 26 TS1 Expertenfunktionen Power Save Modus bei Inaktivität aktivieren (analoge Ausgänge wird ausgeschaltet). In diesem Modus werden die analogen Ausgänge abgeschaltet. Das Tensiometer reduziert hierdurch deutlich den Stromverbrauch. Wenn Sie Daten nur seriell auslesen bzw. den internen Datenlogger verwenden, können Sie diesen Parameter ohne Einschränkung der Funktionalität aktivieren.
- Seite 27 Sensor Messung Sensor Messung Sensor Messung Sensor Messung Kontinuierliche Messung Schnelles Update der Messungen aktivieren. Dies ist z.B. sinnvol beim Befüllen um eine schnelle Reaktion des Tensiometers zu verfolgen. Ist dieser Parameter aktiviert, werden die Sensoren kontinuierlich in ca. 50ms Abständen gemessen. Das Tensiometer verbraucht hierdurch mehr Strom und reagiert auf serielle Abfragen möglicherweise träge.
- Seite 28 TS1 Expertenfunktionen Zuordnung Messwert Sensor. Hier kann dem analgoen Ausgang ein Sensor zugeordnet werden. Standardmäßig gibt Analogausgang 1 Druck aus Zuordnung Messwert DACB Zuordnung Messwert Sensor. Hier kann dem analgoen Ausgang ein Sensor zugeordnet werden. Standardmäßig gibt Analogausgang 2 Temperatur aus.
- Seite 29 Funktion des digitalen Ausgangs Funktion des digitalen Ausgangs (Auswertung über Tabelle). Wird der digitale Ausgang zur Indikation des Befüllstandes benutzt, so steht eine 1 für einen schlechten Befüllzustand. Wird er als Komparator verwendet, so wird der Wert eines Messwertes mit dem eingestellten Schwellwert (siehe „Unterer Schwellwert“) verglichen.
- Seite 30 TS1 Expertenfunktionen Befülltest Befülltest Befülltest Befülltest BDT Messinterval Interval für Messung des Befüllzustands mit Thermistor (BDT). BDP Befüllzustandsbestimmung durch Pumpen Luftblasen Detektion über Pumpen an/aus (BDP). Diese Funktion ermöglicht eine quantitative Bestimmung des Totvolumens in der Keramik (Totvolumen ist Luft bzw. Gas). Ab einem bestimmten Wert, kann dann eine Befüllung initiiert werden.
- Seite 31 Interval für zyklische Befüllung: 1-32 Tage. Dieses Intervall wird nur verwendet, wenn als Funktion "Intervall" gewählt ist. Frostschutz Frost Schutz aktiv Diese Funktion bewirkt eine automatische Entleerung der Keramik unter einer bestimmten Temperaturschwelle, um eine Beschädigung durch Einfrieren des Wassers in der Keramik zu verhindern. Schwellwert für Keramikentleerung Schwellwert für Keramikentleerung [°C] Bodenwasser Probenahme...
-
Seite 32: Anschlussbelegung
TS1 Expertenfunktionen 3 3 3 3 Anschlussbelegung Anschlussbelegung Anschlussbelegung Anschlussbelegung 8pol Kabel/Stecker M12 Signal Signal Signal Signal Farbe Farbe Farbe Farbe Funktion Funktion Funktion Funktion Steckerbelegung Steckerbelegung Steckerbelegung Steckerbelegung Weiß Versorgung +6…+18 V braun Versorgung minus A-OUT+1 Grün Analoger Ausgang 1 (Druck) -
Seite 33: Technische Daten
4 4 4 4 Technische Daten Technische Daten Technische Daten Technische Daten Material und Abmessungen Material und Abmessungen Material und Abmessungen Material und Abmessungen Keramik Sinter, Bubble point > 6.000 hPa Länge 60 mm, ∅ 24 mm Gehäuse Material PA66GF Material PMMA, ∅... - Seite 34 TS1 Expertenfunktionen Ausgangssignal erweitert gangssignal erweitert gangssignal erweitert gangssignal erweitert 2xsingle Ended 0…1V, 0 ... 2 V, 0…5V konfig. Druck Bereiche -1000…+1000hPa, -2000…+2000hPa, 0…1000hPa, -100…+900hPa konfig. Temperatur Bereiche -30…+70°C, -10…40°C, 0…20°C Auflösung 16Bit Genauigkeit ±0,5mV (0,6…1,4V) ±2mV (0…2V) ±5mV (0...5V)
-
Seite 35: Zubehör
Schnittstelle an den PC. Über die Schnittstelle lassen sich die Sensoren konfigurieren und Messdaten online auslesen. Geräte mit 8pol. M12 Stecker wie z.B. das TS1 können direkt an den Adapter angesteckt werden. Die Stromversorgung erfolgt INFIELD 7 dabei über den USB Port. Über Busverteiler können bis zu 32 Geräte... -
Seite 36: Kabel Und Busverteiler
TS1 Expertenfunktionen Kabel und Busverteiler Kabel und Busverteiler Kabel und Busverteiler Kabel und Busverteiler EC… 6fach Verteiler Sensoradapter USB Konverter Kabel... -
Seite 37: Kontakt
Gerne nehmen wir auch Ihre Anregungen und Ihre Kritikpunkte auf! Viele Anregungen Ihrerseits finden sich in dieser Anleitung. Wir stehen Ihnen zur Verfügung unter: UMS umweltanalytische Meßsysteme GmbH Gmunderstraße 37 D – 81379 München Telephon: +49 (0)89 12 66 52-0... - Seite 38 TS1 Expertenfunktionen UMS umweltanalytische Meßsysteme GmbH Gmunderstraße 37 D – 81379 München Telefon : +49 89 1266 52-0; Fax : –20 www.ums-muc.de...
